SAPE 69
D

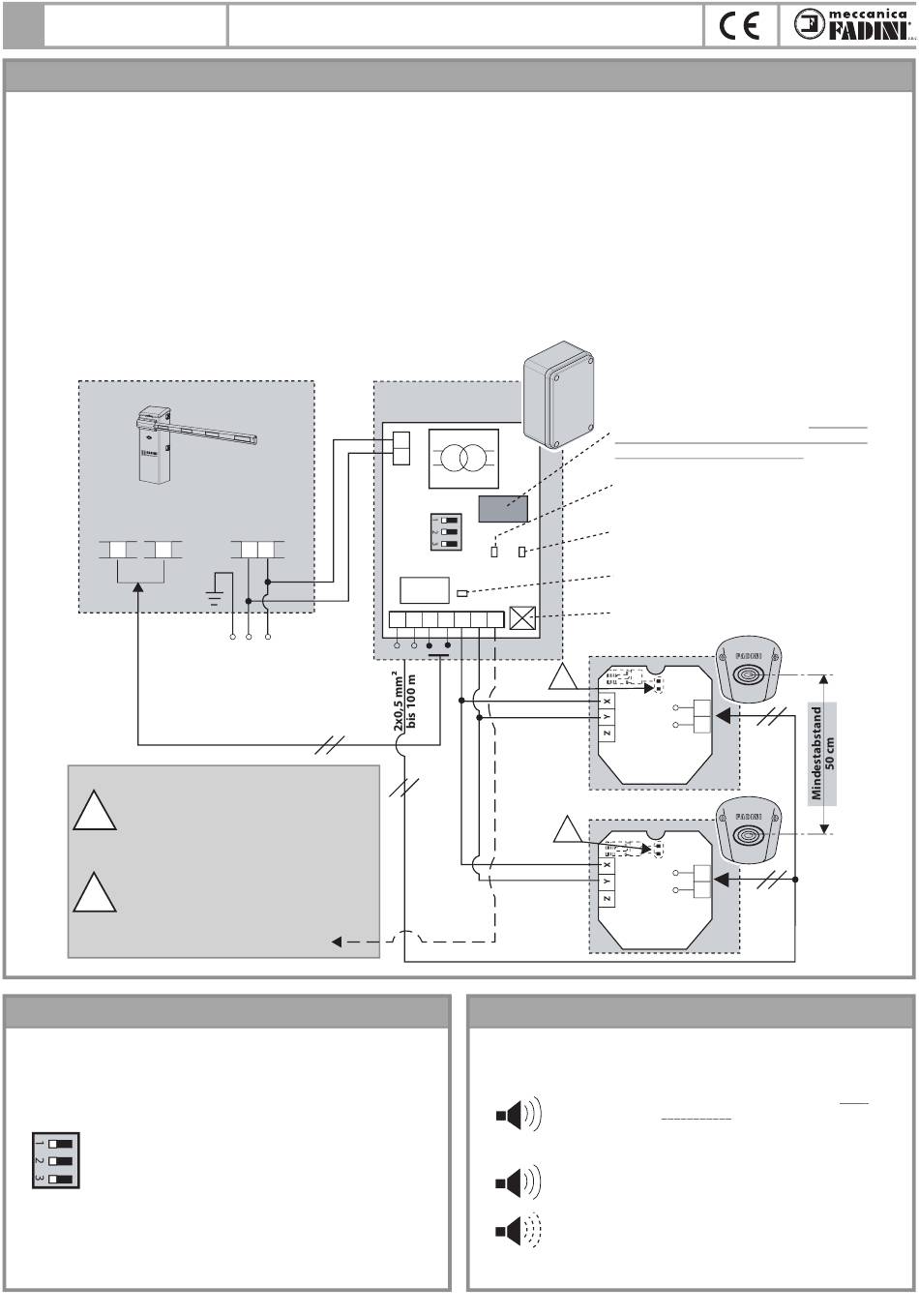

ALLGEMEINE BESCHREIBUNG

Das Proximity-Öffnungssystem SAPE 69 ist ein Bedienungszubehör das konstruirt wurde, um jede beliebige automatisierte Zufahrt zu öffnen bzw. zu schliessen.
SAPE 69 besteht aus Karten- oder magnetischen Schlüsselringen-Lesern, die dem Empfänger durch Kabel angeschlossen werden. Der Empfänger ist mit einem
herausziehbaren Speicher ausgestattet, worin die blaue Karten oder die Schlüsselringe und die Installationskarte Rot und Grün gespeichert werden (die bei der Installation
im Empfänger gespeichert werden und nur werkseitig löschbar oder austauschbar sind). Der Speicher besteht aus zwei möglichen unabhängigen Listen, auf jede Liste
können bis 2.000 Karten bzw. Endbenutzer gespeichert werden. Die Speichern-Operationen der einzelnen Blauen Karten und der Schlüsselringe werden durch Dip1
oder Dip2 auf ON durchgeführt, während die Löschung durch Dip 1 oder Dip 2 beide auf ON, zusammen mit Dip 3 auf ON erfolgt. Der Empfänger bearbeitet die
Speicherung der Karten und der Schlüsselringe und diese Operation wird durch einen Piepton und das Anschaltung der grüne LED bestätigt. Werden Karten oder
Schlüsselringe abgelesen, die aber nicht auf die Listen gespeichert wurden, das wird durch einen langen Piepton angezeigt. Der Leser ermöglicht nur die Ablesung der
Karten und der Schlüsselringe, die durch die Anschaltung einer blauen LED bestätigt wird. Die Installation von SAPE 69 wird mit dem Programmierungsverfahren
ergänzt. Die Programmierung ist einfach und unmittelbar und wird mit der Roten und Grünen Karte ausgeführt, die die Speicherung und die Löschüng der blauen
Karten oder der Schlüsselringe des Endbenutzers ermöglichen. Der Empfänger, mit 230 V - 50 Hz Stromversorgung, besitzt eine 12 V Versorgungsausgang für die Leser,
eine Relais-Ausgang, einen reinen NO Kontakt für den Fernbefehl und drei Kommunikations-Eingänge X - Y - Z mit den Lesern ("Z" wird verwendet, nur wenn der
Leser/Empfänger Kommunikationssignal schwach oder gestört ist ). Die ganze Anlage kann auch mit einer Software zum Datenmanagement ausgestattet, wobei eine
Databasis auf elektronischem Format erzeugt wird, um eine einfache Verwaltung von SAPE 69 auch auf PC zu ermöglichen.
Elpro E-Steuerung
Funkkontakt oder
jeder beliebige
Öffnungskontakt
4 7
3
230 V - 50 Hz Netzstromversorgung.
Die ganze Anlage muss geerdet
WICHTIG: Jedem Empfänger können
maximal 2 Leser angeschlossen werden.
Jeder Leser muss bei der ersten Installation
!
identifiziert werden: die Strip Brücke muss
nur auf einen eingesteckt werden, aus dem
anderen muss entfernt werden.
WICHTIG: Um Interferenz zu verhindern,
wird es empfohlen die Leser in einer 50 cm
!
Mindestabstand
installieren.
Der Anschluss an die Klemme Z ist bei
schwachem oder gestörtem Signal erforderlich.

DIP-SCHALTER

Der entfernbarer Speicher wurde konstruirt, um 2 Listen einzuschliessen, jede
Liste kann bis 2.000 möglichen Karten speichern. Die zwei Listen können
durch Dip-Schalter 1, 2 und 3 zugegriffen werden.
Dip1 = ON
OFF ON
Dip2 = ON
Dip3 = ON
PROXIMITY-ÖFFNUNGSSYSTEM
Stromversorgungan
E-Steuerung
werden
2x0,5 mm²
bis 100 m
untereinander zu
der ermöglicht das Zugreifen auf die Liste
1, um die Speicherung und die Löschung
der Karten durchzuführen.
der ermöglicht das Zugreifen auf die Liste
2, um die Speicherung und die Löschung
der Karten durchzuführen.
der ganze Speicher wird durch die ROTE
Karte gelöscht. Wird er mit DIP-Schalter
1 oder 2 auf ON kombiniert werden die
einzelnen Listen gelöscht.
Empfänger
230 V
50/60 Hz
OFF ON
relais
C NO X Y Z
12 V
2x0,5 mm²
bis 100 m
2x0,5 mm²
bis 100 m
AKUSTISCHER SIGNAL
Der akustischer Signal hilf bei der Speicherungs- und Ablesungsphase
der Karte oder der Schlüsselringe. Diese Vorrichtung befindet sich in
der Empfangsplatine.
Langer
Piepton
Einziger
1
Piepton
Wechselnde
lange Pieptonen
Abb. 6
22
Entfernbarer Speicher: die BLAUE (auf die
Listen 1 und 2), die ROTEN und GRÜNEN
Karten werden auf ihn gespeichert. Die letzten
(blau und grün), wenn gespeichert, können
nicht gelöscht oder ersetzt werden.
Intermittierende Rote LED: sie zeigt an, dass
die Leser angeschlossen sind.
Rote LED: sie geht während der
Speicherungsphase und der Ablesung einer nicht
gespeicherten Karte an.
Grüne LED: sie geht an, wenn eine
gespeicherte Karte abgelesen wird.
Mikro-USB 2.0 Anschlüss an PC.
Eingang Leser
!
12 V
Ausgang Leser
!
12 V
Ablesung einer auf der Liste nicht
=
gespeicherte Karte. Wird der Speicher
komplett gelöscht, einen 30 Sekunden
langen Piepton wird ausgestoßt.
eine neue Karte wird gespeichert oder
=
eine auf der Liste gespeicherte Karte
wird abgelesen.
= Speicherungs- (durch die grüne Karte)
lange Pieptonen oder Löschungsphase
(durch die Rote Karte).
Abb. 5
Abb. 7
