SAPE 69
I

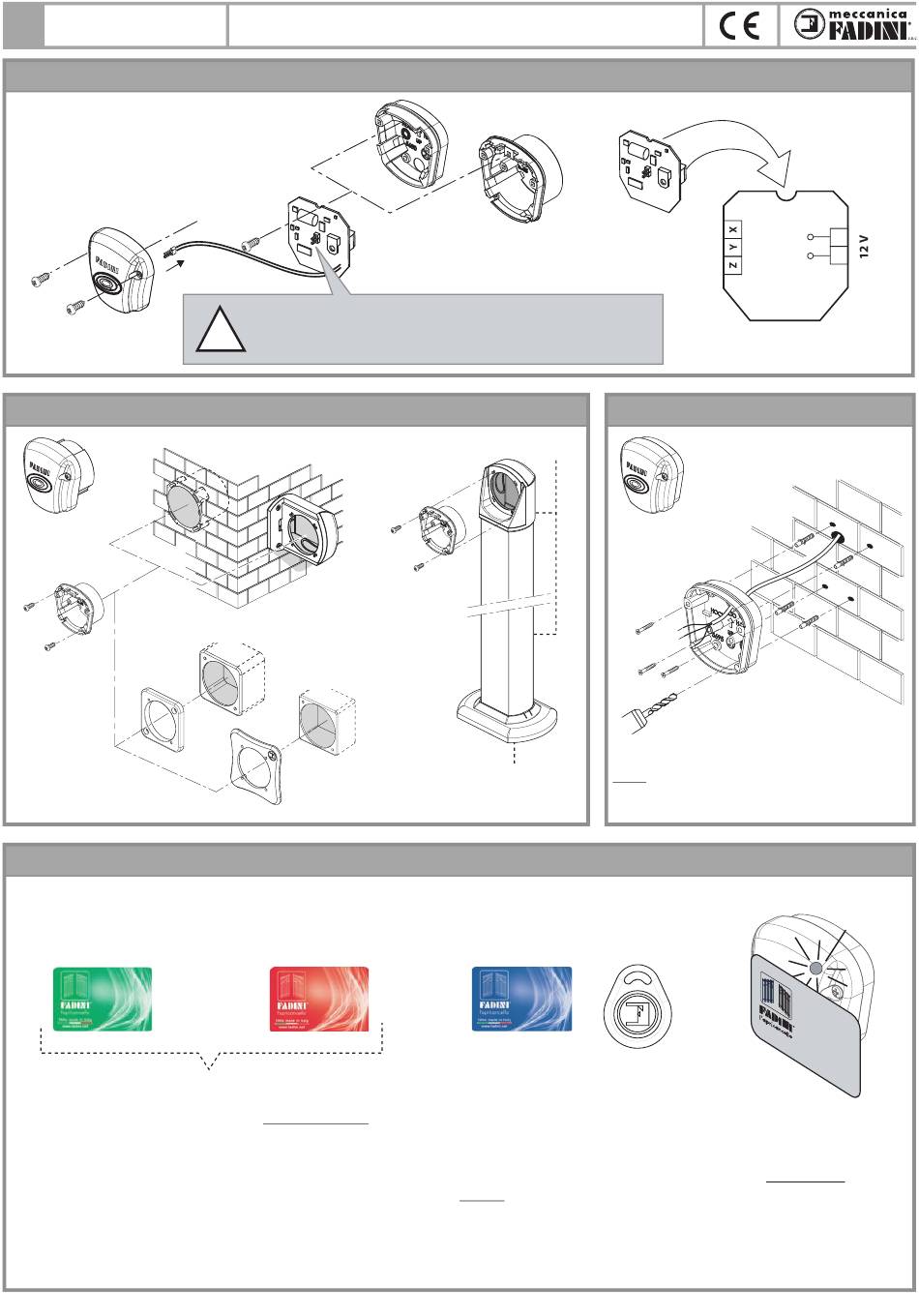

APERTURA DEL LETTORE
ACCESSORI DI FISSAGGIO DEL LETTORE DA INCASSO
cod. 552L
cod. 690L
cod. 560L
TESSERE DI PROGRAMMAZIONE E DI LETTURA
Tessera VERDE (*):
memorizza le tessere Blu
e i portachiavi
(*): Tessere a disposizione dell'installatore.
Le due tessere (Rossa e Verde), durante la prima installazione,
vengono memorizzate entrambe nella Memoria estraibile e
sarà possibile cancellarle o sostituirle solamente mediante
ritiro della Memoria e conseguente intervento della Meccanica
Fadini.
Qualora servisse una copia delle due tessere (Rossa e Verde)
bisognerà comunicare il numero scritto sul retro delle tessere
stesse.
SISTEMA DI APERTURA DI PROSSIMITA'
da parete
schedina del
lettore
IMPORTANTE: per ogni Ricevitore è possibile collegare un massimo
di n°2 Lettori.
!
Ogni lettore deve essere identificato alla prima installazione: uno
deve avere lo Strip inserito, nell'altro lettore deve essere tolto.
cod. 558L
Prit 19
Sech 15
cod. 553L
Tessera ROSSA (*):
cancella le tessere Blu
e i portachiavi
i morsetti per i
da incasso
collegamenti elettrici
sono sul retro
FISSAGGIO DEL LETTORE ALLA PARETE
cod. 557L
cod. 554L
NOTA: le viti e i tasselli qui raffigurati non sono
in dotazione.
Fig. 2
Tessera BLU o portachiavi:
strumenti usati dall'utilizzatore finale
per aprire e chiudere l'accesso
La lettura delle tessere o dei portachiavi magnetici avviene al contatto con
il lettore; l'eventuale conferma della lettura viene data dall'accensione di
un led Blu e da un Bip sonoro sulla ricevente.
3
cod. 691L
Fig. 1
Fig. 3
V E
R D
E
R O
S S
A
B L
U
Fig. 4
