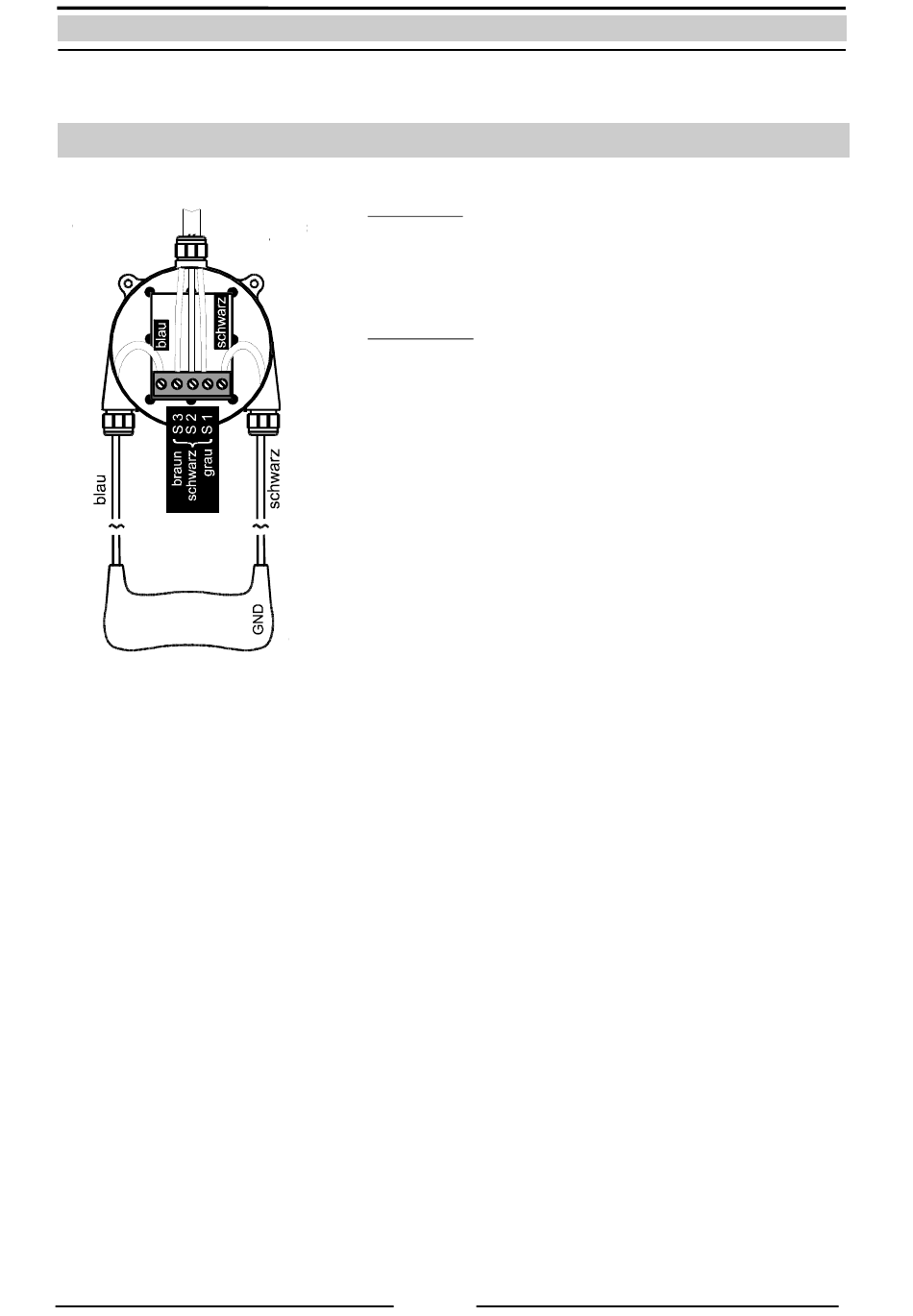

5.3 Elektrische Anschlüsse an der Sensorik
Sensorkabel:
blau:
Sensorkabel blau
schwarz: Sensorkabel schwarze (GND)
Steuerleitung:
S3:
Steuerleitung braun
S2:
Steuerleitung schwarz
S1:
Steuerleitung grau
Die Verlegung der Steuerleitung vom RAINMASTER Eco zum
Regenwasserspeicher erfolgt in einem Schutzrohr. Sollte eine
Kabelverlängerung notwendig sein, so muss diese Verbindung
wasserdicht sein. Die Gesamtlänge der Steuerleitung darf 80 m
nicht überschreiten.
Die Polung der Kabel ist unbedingt zu beachten!
6
( +15 V DC)
(+ Signal)
(GND)
