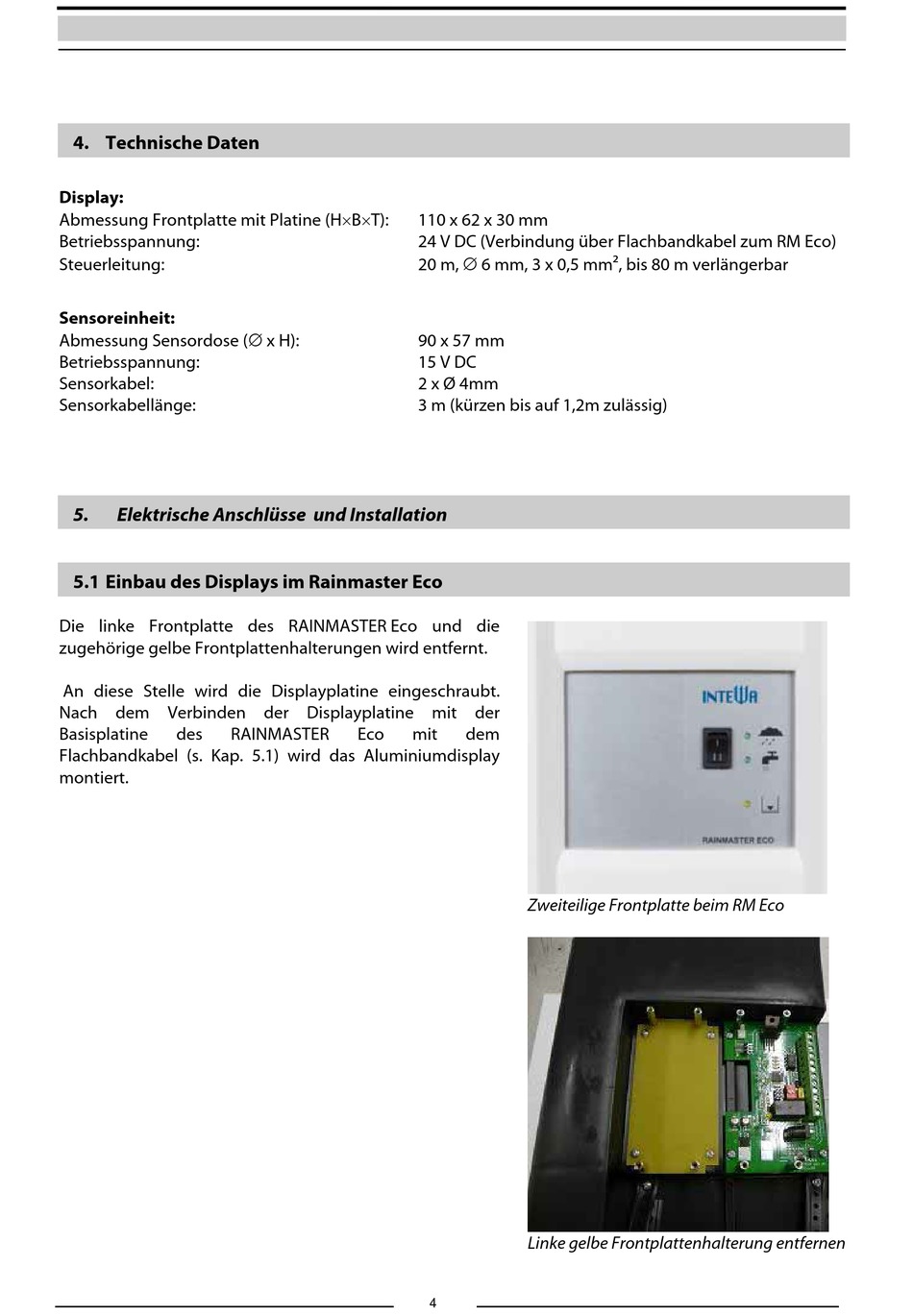

4. Technische Daten
Display:
Abmessung Frontplatte mit Platine (HBT):
Betriebsspannung:
Steuerleitung:
Sensoreinheit:
Abmessung Sensordose ( x H):
Betriebsspannung:
Sensorkabel:
Sensorkabellänge:
5.
Elektrische Anschlüsse und Installation
5.1 Einbau des Displays im Rainmaster Eco
Die linke Frontplatte des RAINMASTER Eco und die
zugehörige gelbe Frontplattenhalterungen wird entfernt.
An diese Stelle wird die Displayplatine eingeschraubt.
Nach dem Verbinden der Displayplatine mit der
Basisplatine
des
RAINMASTER
Flachbandkabel (s. Kap. 5.1) wird das Aluminiumdisplay
montiert.
110 x 62 x 30 mm
24 V DC (Verbindung über Flachbandkabel zum RM Eco)
20 m, 6 mm, 3 x 0,5 mm², bis 80 m verlängerbar
90 x 57 mm
15 V DC
2 x Ø 4mm
3 m (kürzen bis auf 1,2m zulässig)
Eco
mit
dem
Zweiteilige Frontplatte beim RM Eco
Linke gelbe Frontplattenhalterung entfernen
4
