1. Einleitung und Anwendungsbereich
Herzlichen Glückwunsch zum Kauf der Füllstandanzeige RAINMASTER ECO FS (RM Eco-FS), die von uns
speziell für den Einsatz in der Regenwasserstation RAINMASTER Eco entwickelt wurde.
1.
RM ECO-FS im RAINMASTER Eco
2.
Anschluss Trinkwasser
3.
Membrandruckbehälter
4.
Anschluss Verbraucher
5.
Schwimmschalter
6.
Regenwasser-Saugleitung
7.
Notüberlauf
8.
Regenwasserfilter PURAIN 100
9.
schwimmender Ansaugfilter
10. Sensorkabel für Füllstandanzeige RM Eco-FS
11. Zulaufberuhigung
12. Leerrohr für Ansaugung, Schwimmschalterkabel,
Steuerleitung etc.
13. Zulaufrohr Regenwasser
8
9
10
11

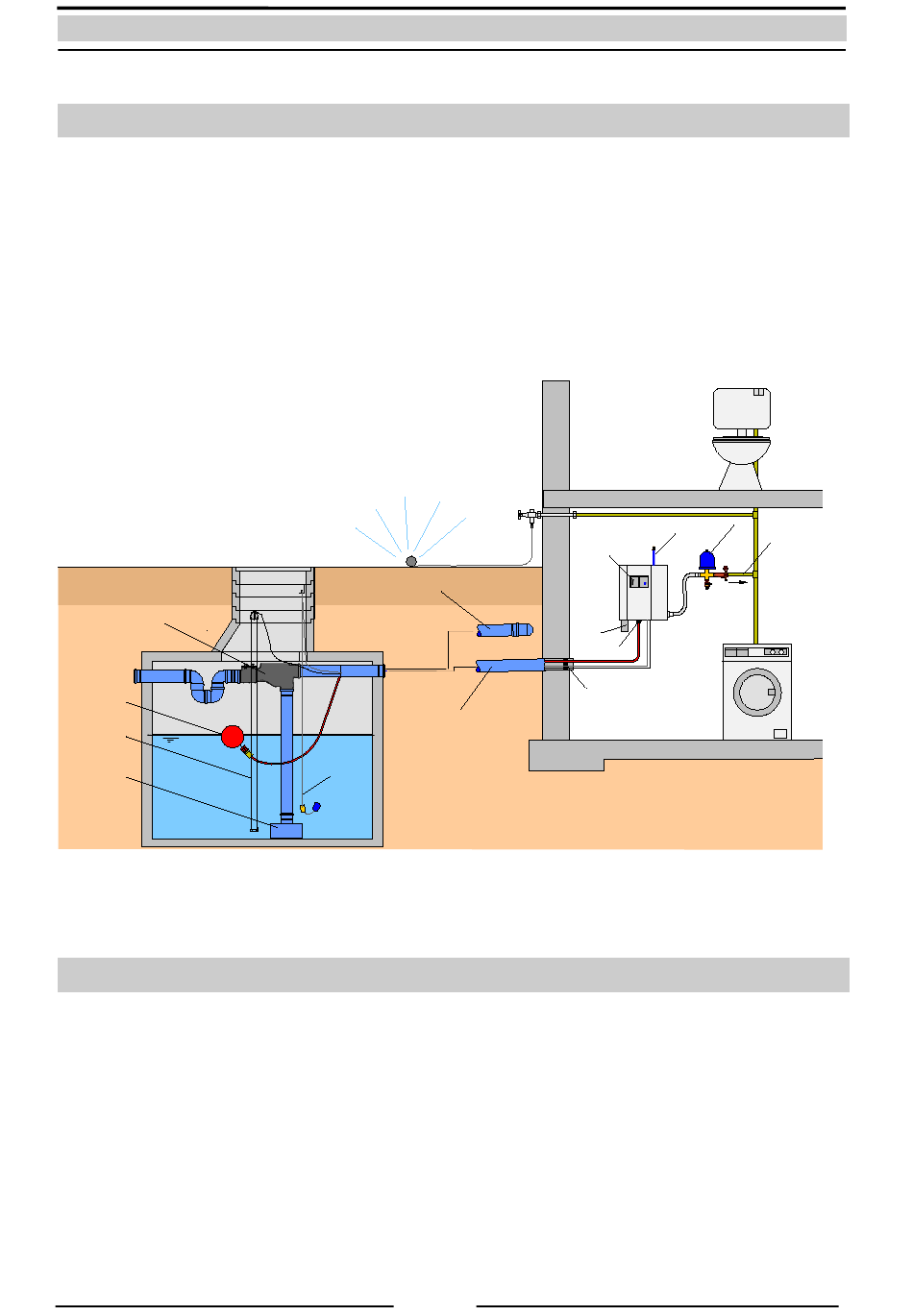

Systemübersicht: RAINMASTER Eco mit Füllstandanzeige RAINMASTER Eco-FS
1.1 Funktionsweise
Der RAINMASTER Eco-FS zeigt den Wasserstand der Zisterne durch Leuchtdioden an (in Prozent des
maximalen Wasserstandes). Die Messung des Wasserpegels erfolgt berührungslos mithilfe eines
zweiadrigen Sensorkabels. Das kapazitive Messverfahren ermöglicht die berührungslose Erfassung des
aktuellen Wasserspiegels zwischen den beiden Sensorkabeln.
