Inhaltszusammenfassung für Dometic CFX28
- Seite 1 CFX28, CFX35, CFX40 CFX50 ° –...
- Seite 2 100-240V~AC 12/24V DC NORMAL EMERGENCY OVERRIDE CFX50...

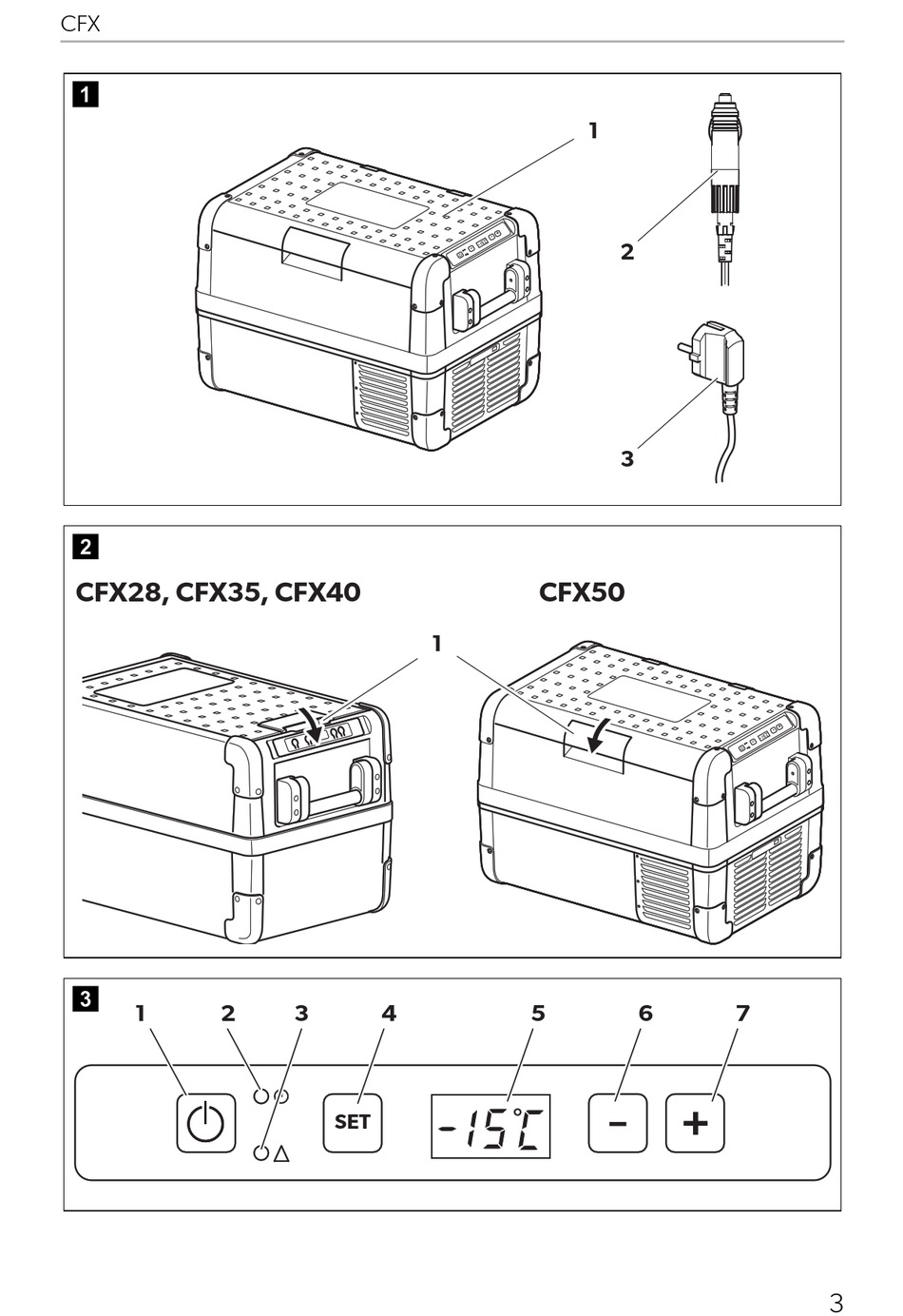

- Seite 3 CFX50...
- Seite 4 Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter dometic.com. Inhalt Erklärung der Symbole ........27 Sicherheitshinweise .
- Seite 5 Erklärung der Symbole Entsorgung ..........44 Technische Daten.
- Seite 6 Sicherheitshinweise Brandgefahr • Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird. • Platzieren Sie keine Steckdosenverteiler oder tragbare Stromversor- gungen hinter dem Gerät. Gesundheitsgefahr • Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des...
- Seite 7 Sicherheitshinweise • Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kon- takt kommen können, sowie zugängliche Ablaufsysteme. • Wenn das Gerät über längere Zeiträume leer bleibt: – Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. –...
- Seite 8 Siehe Abb. 1, Seite 3 Posi- Anzahl Beschreibung tion Kühlbox Anschlusskabel für Gleichstrom-Anschluss Anschlusskabel für Wechselstrom-Anschluss – Bedienungsanleitung Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Bezeichnung Art.-Nr. Modell Universales Befestigungs-Kit (Gurtsystem) 9108300002 passend für alle CFX-UFK Modelle Schnellverschluss-Befestigungskit CFX-QFK 9600000166 nur CFX28...
- Seite 9 Original-Ersatzteilen • Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Funktionsbeschreibung Die Kühlbox kann Waren abkühlen und kühl halten. Die Kühlung erfolgt durch einen wartungsarmen Kühlkreislauf mit Kompressor.
- Seite 10 Funktionsbeschreibung Funktionsumfang • Netzteil mit Vorrangschaltung zum Anschluss an Wechselspannung • Dreistufiger Batteriewächter zum Schutz der Fahrzeugbatterie • Display mit Temperaturanzeige in °C und °F automatische Abschaltung bei niedriger Batteriespannung • Temperatureinstellung: Mit zwei Tasten in Schritten von 1 °C (2 °F) •...
- Seite 11 Betrieb Posi Beschrei- Erläuterung tion bung MINUS – Einmal drücken, um den Wert zu verringern PLUS + Einmal drücken, um den Wert zu erhöhen Anschlussbuchsen (Abb. 4, Seite 4) Posi Beschreibung tion Anschlussbuchse Wechselspannungsversorgung Sicherungshalter Anschlussbuchse Gleichspannungsversorgung Notschalter (falls vorhanden) und USB-Anschluss (Abb. 5, Seite 4) Posi Beschreibung tion...
- Seite 12 Betrieb 2. Entfernen Sie jeweils die drei Schrauben der Scharniere (Abb. 6 B, Seite 4) und nehmen Sie diese ab. 3. Entfernen Sie mithilfe eines kleinen Schraubendrehers die Plastikabdeckungen von den neuen Scharnierpositionen und setzen Sie sie an den alten Scharnierpo- sitionen ein.
- Seite 13 Betrieb Kühlgerät anschließen An eine Batterie anschließen (Fahrzeug oder Boot) Die Kühlbox kann mit einer Gleichspannung von 12 Vg oder 24 Vg betrieben werden. ACHTUNG! Beschädigungsgefahr! Klemmen Sie die Kühlbox und andere Verbraucher von der Batterie ab, bevor Sie die Batterie mit einem Schnellladegerät aufladen. Überspannungen können die Elektronik der Geräte beschädigen.
- Seite 14 Betrieb Beim Umschalten zwischen Wechselstromnetz und Batterieversorgung kann die rote LED kurz aufleuchten. 1. Stecken Sie das Wechselstrom-Anschlusskabel (Abb. 1 3, Seite 3) in die in die Buchse für die Wechselstromversorgung der Kühlbox (Abb. 4 1, Seite 4). 2. Schließen Sie das Anschlusskabel an eine Wechselstromsteckdose an. Batteriewächter verwenden Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahr- zeugbatterie beim Anschluss an das Bordnetz vor zu tiefer Entladung schützt.
- Seite 15 Betrieb ✔ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurück- kehrt. HINWEIS Wenn die Kühlbox von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn die Kühlbox an eine Versor- gungsbatterie angeschlossen ist, ist der Batteriewächter-Modus „LOW“...
- Seite 16 Betrieb HINWEIS – Angezeigte Temperatur Die angezeigte Temperatur bezieht sich auf das große Innenfach (CFX50: Abb. 7 1, Seite 5). ✔ Die Kühlbox startet mit dem Kühlen des Innenraums. HINWEIS Bei Betrieb an einer Batterie schaltet sich das Display bei niedriger Batteriespannung automatisch ab.
- Seite 17 Verwenden des Notschalters (falls vorhanden) Der Notschalter (Abb. 5 1, Seite 4) befindet sich bei allen Modellen unterhalb des Bedienfelds, mit Ausnahme des Modells CFX28, wo er sich über den Stromversor- gungsbuchsen befindet. Für den Normalbetrieb steht der Schalter auf „NORMAL USE“...
- Seite 18 Betrieb USB-Anschluss für Spannungsversorgung Sie können den USB-Anschluss zum Laden von Kleingeräten (z. B. Mobiltelefone und MP3-Player) nutzen. Wenn Sie Ihre Kühlbox mit einem USB-Gerät verwenden möchten, schließen Sie ein- fach ein USB-Kabel (nicht im Lierferumfang enthalten) an das Gerät an. HINWEIS Stellen Sie sicher, dass das an den USB-Anschluss angeschlossene Kleingerät für den Betrieb bei 5 V/500 mA geeignet ist.
- Seite 19 Betrieb 7.12 Austauschen der Wechselstromsicherung GEFAHR! Lebensgefahr durch Stromschlag! Trennen Sie das Gerät vor dem Austauschen der Gerätesicherung von der Spannungsversorgung und ziehen Sie das Anschlusskabel ab. 1. Unterbrechen Sie die Spannungsversorgung des Gerätes. 2. Ziehen Sie die Anschlusskabel ab. 3.
- Seite 20 Reinigung und Pflege 6. Setzen Sie eine neue Leiterplatte ein, indem Sie die in der Anweisung zum Ent- fernen der Leiterplatte beschriebenen Schritte in umgekehrter Reihenfolge ausführen. 7. Setzen Sie die transparente Abdeckung wieder in das Gehäuse ein. 8. Verbinden Sie das Gerät wieder mit der Spannungsversorgung. Reinigung und Pflege ACHTUNG! Beschädigungsgefahr! •...
- Seite 21 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Gerät kühlt nicht Kompressor defekt. Die Reparatur kann nur von einem zuge- (Stecker ist einge- lassenen Kundendienstbetrieb durchge- steckt, LED der führt werden. Betriebsanzeige leuchtet). Das Gerät kühlt nicht Der Batteriewächter ist Wählen Sie eine niedrigere Einstellung (Stecker ist einge- zu hoch eingestellt.
- Seite 22 Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer). Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Produkt ein: •...
- Seite 23 Technische Daten CFX28 CFX35 CFX40 Art.-Nr.: 9600051210 9600051211 9600051212 Anschlussspannung: 12/24 Vg und 100–240 Vw Nennstrom: 12 Vg: 6,5 A 12 Vg: 7,0 A 24 Vg: 3,2 A 24 Vg: 3,2 A 100 Vw: 0,75 A 100 Vw: 0,86 A...
- Seite 24 Technische Daten CFX50 Art.-Nr.: 9600051213 Anschlussspannung: 12/24 Vg und 100–240 Vw Nennstrom: 12 Vg: 7,8 A 24 Vg: 3,6 A 100 Vw: 0,95 A 240 Vw: 0,46 A Kühlleistung: +20 °C bis –22 °C (+68 °F bis –8 °F) Gesamtinhalt: 50 l Klimaklasse: N, T...
