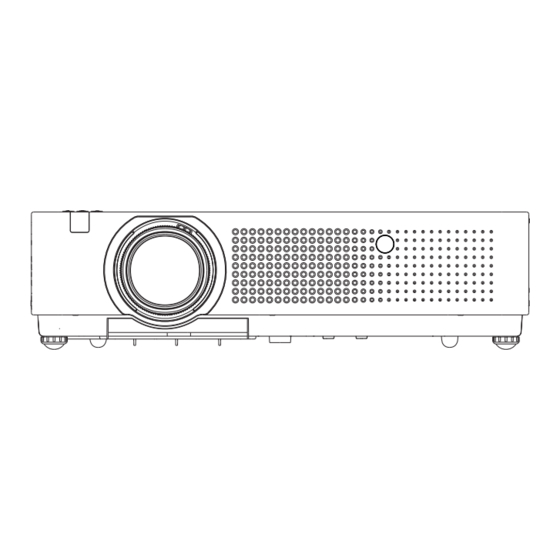

Panasonic PT-VX400NTE Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für PT-VX400NTE:
- Bedienungsanleitung (84 Seiten) ,
- Bedienungsanleitung (84 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Dieses Handbuch erläutert den Betrieb des Projektors im Netzwerk.
Für andere Informationen außer zum Netzwerkbetrieb, zum Beispiel Gebrauch, Kontrolle und
Austausch von Bauteilen, siehe die „Bedienungsanleitung - Bedienung des Projektors".
Bedienungsanleitung
Bedienung des Netzwerks
LCD-Projektor Gewerbliche Nutzung
PT-VX400NTU
Modellnr.:
PT-VX400NTE
PT-VX400NTEA
GERMAN
SO-LY8JC-G
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-VX400NTE
Inhaltszusammenfassung für Panasonic PT-VX400NTE
- Seite 1 Bedienungsanleitung Bedienung des Netzwerks LCD-Projektor Gewerbliche Nutzung PT-VX400NTU Modellnr.: PT-VX400NTE PT-VX400NTEA Dieses Handbuch erläutert den Betrieb des Projektors im Netzwerk. Für andere Informationen außer zum Netzwerkbetrieb, zum Beispiel Gebrauch, Kontrolle und Austausch von Bauteilen, siehe die „Bedienungsanleitung - Bedienung des Projektors“.
-
Seite 2: Inhaltsverzeichnis
Inhalt Aufforderung zum Datenschutz · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · · ·3 Einstellmöglichkeiten ·... -
Seite 3: Aufforderung Zum Datenschutz
• Illegaler und missbräuchlicher Betrieb dieses Produktes durch Dritte • Missbräuchliche Schädigung oder Einstellung des Betriebs dieses Produkts durch Dritte Treffen Sie daher ausreichende Sicherheitsmaßnahmen. • Legen Sie Passwörter fest und beschränken Sie die Anzahl der Benutzer, die Zugriff erhalten. • Stellen Sie sicher, dass Ihr Passwort möglichst schwer zu erraten ist. • Ändern Sie Ihr Passwort in regelmäßigen Abständen. • Panasonic Corporation und zugehörige Unternehmen fordern Kunden grundsätzlich nie direkt zur Mitteilung ihres Passworts auf. Bitte teilen Sie Ihr Passwort selbst dann nicht mit, wenn Sie von Dritten, die sich als Panasonic Corporation ausgeben, direkt dazu aufgefordert werden. • Verwenden Sie das Produkt nur in einem Netzwerk, das über ausreichende Sicherheitsmaßnahmen, beispielsweise eine Firewall, verfügt. Hinweise zu drahtlosen WLAN-Netzwerken Der Vorteil eines drahtlosen Netzwerks (WLAN) besteht darin, dass Informationen zwischen einem Computer oder ähnlichen Geräten und einem Zugangspunkt über Funk ausgetauscht werden, solange sich der Benutzer innerhalb des HF-Übertragungsbereichs befindet. Andererseits können die nachstehend aufgeführten Probleme auftreten, wenn keine geeigneten Sicherheitseinstellungen vorgenommen werden, da Funkwellen ohne Weiteres Hindernisse (z. B. Wände) passieren und innerhalb des gegebenen Bereichs überall verfügbar sind. -
Seite 4: Einstellmöglichkeiten
Einstellmöglichkeiten <WEB-STEUERUNG> (Siehe Seite 24) Wenn Sie den Web-Browser verwenden, sind folgende Vorgänge möglich. • Einstellen und Anpassen des Projektors • Anzeigen des Projektorstatus • Einstellung für die Übertragung von Meldungen <PJLink> (Siehe Seite 35) Kompatibel mit PJLink Klasse 1. Wenn Sie das PJLink-Protokoll verwenden, können folgende Vorgänge am Computer ausgeführt werden: • Einstellen des Projektors • Abfragen des Projektorstatus <Befehlssteuerung> (Siehe auf [Steuerbefehle] der Bedienung des Projektors) Sie können den Projektor vom Computer aus steuern, indem Sie die Steuerbefehle der seriellen Anschlüsse benutzen. -
Seite 5: Hinweise Zum Gebrauch Der Wlan- Oder Funkverbindung
Hinweise zum Gebrauch der WLAN- oder Funkverbindung Die Funkverbindungs-Funktion des Projektors arbeitet mit HF-Wellen auf dem 2,4-GHz-Band. Es ist keine Genehmigung zum Betrieb einer Funkstation erforderlich, aber die folgenden Hinweise sind unbedingt vor der Verwendung sorgfältig zu beachten. Verwenden Sie diese Funkkarte nicht in der Nähe anderer HF-Geräte. „ Die folgenden Arten von Geräten arbeiten u. U. mit HF-Wellen auf dem gleichen Frequenzband wie der Projektor. Bei Betrieb des Projektors in der Nähe eines derartigen Gerätes können Funkstörungen auftreten, die eine drahtlose Kommunikation unmöglich machen, oder die Kommunikationsgeschwindigkeit reduzieren: • Mikrowellenherde usw. • Geräte der industriellen, chemischen und medizinischen Technik • Werksinterne Funkstationen zur Identifizierung von sich bewegenden Objekten, z. B. in Fertigungsstraßen • Bestimmte Funkstationen mit niedriger Leistung Der Gebrauch von Handys, Fernsehgeräten und Radios in der Nähe des Projektors ist „... - Seite 6 Hinweise zum Gebrauch der WLAN- oder Funkverbindung (Fortsetzung) Kabel-Netzwerk „ Verwenden Sie ein Straight- oder Crossover-LAN-Kabel, das mit der Kategorie 5 oder höher kompatibel ist. Ob Sie ein Straight- oder Crossover-Kabel oder beide Kabeltypen verwenden können, hängt von der Systemkonfiguration ab. Einzelheiten dazu erfahren Sie bei Ihrem Systemadministrator. „ Verfügbare WLAN-Kanäle D ie nutzbaren Kanäle (Frequenzbereich) sind je nach Land oder Gebiet verschieden. Bitte beziehen Sie sich auf die nachstehende Tabelle. Frequenzband Land oder Gebiet Geltende Norm Nutzbare Kanäle (Scheitelfrequenz) Großbritannien, Deutschland, Frankreich, Spanien, Italien, Belgien, Österreich, Schweden, Norwegen, ETSI 300.328 Dänemark, Schweiz, Niederlande, Finnland, Portugal, Griechenland, Thailand, Südkorea 1 - 13 2,412 MHz - 2,472 MHz Singapur Australien, Neuseeland C-Tick Malaysia SIRIM Vereinigte Staaten...
-
Seite 7: Computer Überprüfen
Computer überprüfen Erforderliche Betriebsumgebung eines zur Verbindung vorgesehenen PCs • Überprüfen Sie zunächst Ihren Computer um herauszufinden, ob ein verdrahtetes Netzwerk oder eine Wireless LAN-Funktion integriert ist. „Glossar“ (Siehe Seiten 44 - 45) • Bitte überprüfen Sie unbedingt die folgenden Einstellungen, bevor Sie eine Verbindung zwischen Projektor und PC herstellen. • Die Funktionsfähigkeit kann nicht für alle WLAN-Adapter und integrierten WLAN-Adapter garantiert werden. Kabel-Netzwerk „ Prüfung 1 Für LAN-Kabel • Ist das Kabel richtig angeschlossen? • Benutzen Sie ein LAN-Kabel, das mit der Kategorie 5 oder höher kompatibel ist. Prüfung 2 Einstellungen für Kabel-LAN <Computer mit eingebauter Funktion für Kabel-LAN>... -
Seite 8: Netzwerk-Menü
Netzwerk-Menü Kabel-Netzwerk → Siehe Seite „ Sie können die detaillierten Einstellungen für das Kabel-LAN-Netzwerk konfigurieren. Kabelloses-Netzwerk → Siehe Seite „ Der Modus Kabelloses-Netzwerk (WLAN) kann ausgewählt werden. Einstellungen kabellos → Siehe Seite „ Sie können ein kabelloses WLAN-Netzwerk detailliert einstellen. Projektorname → Siehe Seite „ Sie können den Namen des Projektors ändern. Passwort → Siehe Seite „ Setzen Sie diese Option auf [Ein], wenn die Verbindung durch das Einrichten eines Passworts zum Aufbau der Verbindung mit dem Projektor über „Wireless Manager mobile edition 5.5“ beschränkt werden soll. Bei Verwendung der Funktion „Bild an alle übertragen“ oder der Funktion „Übertragenes Bild löschen“ der „Multi Projector Monitoring & Control Software“ kann das Bild nicht an den Projektor übertragen werden, wenn [Passwort] auf [Ein] eingestellt ist. Setzen Sie diese Option auf [Aus], um diese Funktionen zur Bildübertragung zu verwenden (Voreinstellung: Aus). -
Seite 9: Anzeigen Des Netzwerk-Menüs
Netzwerk-Menü (Fortsetzung) Ändern Sie die werksseitigen Einstellungen durch Aufrufen des Menüs mit folgendem Vorgang, um die Verbindung zwischen dem Projektor und dem Computer herzustellen. Anzeigen des NETZWERK-Menüs Drücken Sie die Taste <MENU> am Projektor oder auf der Fernbedienung und drük- ken Sie dann die Tasten ▲ ▼, um das Netzwerk als Eingangsquelle auszuwählen. Daraufhin erscheint das Hauptmenü. Wählen Sie mit den Tasten ▲ ▼ [Netzwerk] und drücken Sie die Taste <SELECT oder die Taste ►, um das Untermenü... -
Seite 10: Kabel-Netzwerk
Netzwerk-Menü (Fortsetzung) Kabel-Netzwerk Sie können die detaillierten Einstellungen für das Kabel-LAN-Netzwerk konfigurieren. Wählen Sie mit ▲ ▼ die Option [Kabel-Netzwerk] aus und drücken Sie auf die Taste <SELECT>. Der Bildschirm [Einstellungen Kabel] wird angezeigt. Drücken Sie ▲ ▼ um einen Punkt auszuwählen und ändern Sie die Einstellungen, wie es in der Anleitung beschrieben ist. EIN: Wenn ein DHCP-Server im Netzwerk vorhanden ist, mit dem der Projektor verbunden ist, wird die IP-Adresse automatisch erfasst. -
Seite 11: Kabelloses-Netzwerk
Netzwerk-Menü (Fortsetzung) Kabelloses-Netzwerk Die Netzwerknummer kann eingestellt werden. Wählen Sie mit ▲ ▼ die Option [Kabel-Netzwerk] aus und drücken Sie auf die Taste <SELECT> oder ►. Wählen Sie die Nummer des Netzwerks, zu dem die Verbindung hergestellt werden soll, mit den Tasten ▲ ▼ aus. •... - Seite 12 Netzwerk-Menü (Fortsetzung) Drücken Sie ▲ ▼ um einen Punkt auszuwählen und ändern Sie die Einstellungen, wie es in der Anleitung beschrieben ist. Namen ändern Sie können den Benutzernamen ändern. EIN: Wenn ein DHCP-Server im Netzwerk vorhanden ist, mit dem der Projektor verbunden ist, wird die IP-Adresse automatisch erfasst. DHCP (DHCP-Client-Funktion) AUS: Wenn im Netzwerk, mit dem der Projektor verbunden ist, kein DHCP-Server vorhanden ist, stellen Sie zusätzlich [IP Adresse ], [Subnet-Maske ] und [Standardgateway ] ein. ...
-
Seite 13: Bestätigung
Netzwerk-Menü (Fortsetzung) Bestätigung : Dient zur Einstellung der von dem Netzwerk, zu dem die Verbindung hergestellt werden soll, verwendeten Benutzerbestätigungs-Methode. OFFEN : Auswählen, wenn eine Verbindung im Modus [AD HOC] hergestellt werden soll oder wenn OpenSystem als Zugangspunkt- Bestätigungsmethode verwendet wird. GETEILT : Auswählen, wenn eine Verbindung im Modus [AD HOC] hergestellt werden soll oder wenn Shared Key als Zugangspunkt-Bestätigungsmethode verwendet wird. WPA-PSK : Aktivieren, wenn WPA-PSK als Zugangspunkt-Bestätigungsmethode verwendet wird. WPA2-PSK : Aktivieren, wenn WPA2-PSK als Zugangspunkt-Bestätigungsmethode verwendet wird. WPA-EAP/ : Aktivieren, wenn WPA-EAP /WPA2-EAP als Zugangspunkt- ... - Seite 14 • Wählen Sie bei Verwendung eines EAP mit einem Zugangspunkt mit ungültiger SSID-Übertragung WAP-EAP oder WAP2-EAP als Bestätigungsmethode, auch wenn die Bestätigungsmethode des Zugangspunktes WPA-EAP/WPA2-EAP ist. „ Standard-Netzwerkeinstellungen von [USER 1] - [USER 3] Vor der Auslieferung des Projektors aus dem Herstellerwerk werden die folgenden Einstellungen des kabellosen WLAN-Netzwerks für [USER1] bis [USER3] vorgenommen. SSID Panasonic Projektor DHCP IP Adresse 192.168.11.100 Subnet-Maske 255.255.255.0 Standardgateway 192.168.11.1 Modus AD HOC Bestätigung...
-
Seite 15: Projektorname
Netzwerk-Menü (Fortsetzung) Wählen Sie mit ▲ ▼◄► [Bestätigen] und drücken Sie die Taste <SELECT>. Speichert die aktuellen Netzwerkeinstellungen. Nach Beendigung der Konfiguration müssen Sie [Bestätigen] wählen und dann die Taste <SELECT> drücken. Betätigen Sie jetzt mit [Zurück], um zum vorherigen Bildschirm zurückzuschalten (2/3) oder [Abbrechen], um die Änderung der Konfiguration abzubrechen. Projektorname Sie können den Namen des Projektors ändern, der im Netzwerk angezeigt wird. Wählen Sie mit ▲ ▼ die Option [Projektorname] aus und drücken Sie auf die Taste <SELECT>. Wählen Sie Zeichen mit den Tasten ▲... -
Seite 16: Passwort
Netzwerk-Menü (Fortsetzung) Passwort • Durch die Kontrolle mittels Einrichten eines Passworts ist es möglich, zu verhindern, dass ein externes Gerät unabsichtlich angeschlossen werden kann, das die Projektion der Bilder usw. unterbricht. • Stellen Sie [Ein] ein, um die Passwortabfrage beim Anschluss des Projektors mit der „Wireless Manager mobile edition 5.5“ auszuführen. (Voreinstellung: [Aus]) • Bei Verwendung der Funktion „Bild an alle übertragen“ oder der Funktion „Löschen des übertragenen Bildes“ der „Multi Projector Monitoring & Control Software“ kann das Bild nicht an den Projektor übertragen werden, wenn die Passworteinstellung [Ein] lautet. Setzen Sie diese Option auf [Aus], um diese Funktionen zur Bildübertragung zu verwenden. Drücken Sie ▲ ▼, um das [Passwort] zu ändern. Drücken Sie Taste <SELECT> oder ►... -
Seite 17: Netzwerksteuerung
Netzwerk-Menü (Fortsetzung) Netzwerksteuerung Richten Sie diese Option ein, wenn Sie den Projektor mit einem über das Netzwerk verbundenen Computer steuern wollen. Wählen Sie mit ▲ ▼ die Option [Netzwerksteuerung]. Drücken Sie die Taste <SELECT>, um [Ein] oder [Aus] mit den Tasten ▲ ▼ zu wählen. Live Mode Unterbrechung Setzen Sie diese Funktion auf [Ein], um eine Unterbrechung des Live-Modus durch andere Anwender oder die Übertragung von Bildern durch die „Multi Projector Monitoring & Control Software“ zu ermöglichen, während der Live-Modus (Senden des Bildes) mit „Wireless Manager mobile edition 5.5“ aktiv ist. Details siehe im Betriebshandbuch zu „Wireless Manager mobile edition 5.5“. Wählen Sie mit ▲ ▼ die Option [Live mode Unterbrechung]. Drücken Sie die Taste <SELECT>, um [Ein] oder [Aus] mit den Tasten ▲... -
Seite 18: Computer-Suche
Netzwerk-Menü (Fortsetzung) Computer-suche Sie können Computer suchen, die eine Verbindung über „Wireless Manager mobile edition 5.5“ hergestellt haben. Details siehe in der Gebrauchsanweisung zum „Wireless Manager mobile edition 5.5“. Wählen Sie mit ▲ ▼ die Option [Computer-suche] aus, und drücken Sie auf die Taste <SELECT>. Multi-live Schalten Sie zum Multi-live-Modus um, wenn „Wireless Manager mobile edition 5.5“ verwendet wird. Details siehe in der Gebrauchsanweisung zum „Wireless Manager mobile edition 5.5“. Wählen Sie mit ▲ ▼ die Option [Multi-live] aus, und drücken Sie auf die Taste <SELECT>. -
Seite 19: Netzwerk Status
Netzwerk-Menü (Fortsetzung) Netzwerk status Zeigt den aktuellen Status des Netzwerks an. Drücken Sie ▲ ▼, um das [Netzwerk status] zu ändern, und die Taste <SELECT> oder ►, um das Untermenü zu öffnen. Schalten Sie zwischen dem Bildschirm des Kabel-Netzwerk und dem des kabellosen WLAN-Netzwerk mit den Tasten ► um. Der Status folgender Netzwerke wird angezeigt: Kabel-Netzwerk Kabelloses-Netzwerk Projektorname [Projektorname] Signal pegel (Die Stärke des Verbindungssignals wird (Siehe Seite 15) angezeigt.) Netzwerk „Off“, „S-MAP“, „1“ - „4“, „USER1“ -... -
Seite 20: Amx D.d
Netzwerk-Menü (Fortsetzung) AMX D.D. Mit dieser Funktion kann der Projektor von der AMX Device Discovery/Geräteerkennung erkannt werden. Weitere Details hierzu finden Sie unter http://www.amx.com/. Wählen Sie mit ▲ ▼ die Option [AMX D.D]. Drücken Sie die Taste <SELECT> oder die Taste ► für die Auswahl der Option [Ein] oder [Aus], damit der Projektor von der AMX Device Discovery/Geräteerkennung erkannt werden kann. -
Seite 21: Verbindung Über Kabel-Netzwerk
[Datenverschlüsselung] und [Kanal] ein. Details siehe unter „USER-Einstellungen“ in „Kabelloses-Netzwerk“ (siehe Seite 11). „Glossar“ (Siehe Seiten 44 - 45) • Das kabellose und das Kabel-Netzwerk können nicht innerhalb desselben Segments verwendet werden. • Wenn mehrere Geräte angeschlossen sind, muss jedem Gerät eine eindeutige IP Adresse zugewiesen werden. • Die SSID muss in alphanumerischen Zeichen eingegeben werden. • Als SSID kann nicht „any“ oder „ANY“ (beliebig) eingestellt werden. • Die folgenden Einstellungen werden vor dem Projektorversand im Werk eingestellt. DHCP IP adresse 192.168.11.100 Subnet-maske 255.255.255.0 Standardgateway 192.168.11.1 SSID Panasonic Projektor Modus AD HOC Bestätigung Offen Datenverschlüsselung NICHT Kanal... -
Seite 22: Bedienungsvorgänge Am Computer
192.168.11.1 Klicken Sie auf [Start]→[Connect To ]→[Wireless Network Connection ], wählen Sie dann das kabellose Netzwerk in der Einstellung [SSID] mit dem Projektor und klicken Sie auf [Connect Weist der Projektor die Werkseinstellung auf, dann ist die [SSID] [Panasonic Projector]. Die Bezeichnungen beziehen sich auf Windows XP. Unter Windows Vista/Windows 7 lautet der Vorgang [Start] → [Connect To]. • Wenn Sie ein anderes drahtloses Programm als die [Drahtlos-Netzwerkverbindung] unter Windows verwenden, gehen Sie beim Herstellen der Verbindung gemäß dem entsprechenden Verfahren vor. • Bei Verwendung eines Zugangspunktes müssen der Projektor und alle Netzwerkeinstellungen des... -
Seite 23: Verwendung Eines Web-Browsers
Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-Browsers ein. Geben Sie den „User name“ und das „Passwort“ ein. Für den Benutzernamen sind werksseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK], um die Seite mit dem Status des Projektors anzuzeigen. Die Seite „Projector status“ wird angezeigt. -
Seite 24: Seite Für Status Des Projektors
Verwendung eines Web-Browsers (Fortsetzung) Beschreibung aller Optionen „ 1 Register für Seitenwahl 4 Schaltfläche für Einrichtung im DetailKlicken Sie auf diese Option, Klicken Sie auf diese, um Seiten zu wechseln. 2 Schaltfläche Monitorinformationen um die Seite Erweiterte Einstellungen anzuzeigen. Wenn Sie auf diese Schaltfläche klicken, wird der 5 Schaltfläche zur Änderung des Passworts Status des Projektors angezeigt. 3 Projektorsteuerung SchaltflächeKlicken Sie auf diese Option, um die Seite zur Steuerung des Projektors anzuzeigen. Seite für Status des Projektors Klicken Sie auf [Status] und dann auf [Projektorstatus], um die Statusinformationen anzuzeigen. Auf dieser Seite wird der Projektorstatus für die unten aufgeführten Optionen angezeigt. - Seite 25 Verwendung eines Web-Browsers (Fortsetzung) Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Detail)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projektorstatus] auf den Bildschirmbereich, um die Fehlerdetails anzuzeigen. • Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den Bereitschaftsmodus geschaltet. OK: Normaler Betrieb FEHLGESCHLAGEN: Es ist ein Problem Wenn für eine Option [FAILED] angezeigt wird aufgetreten „ Parameter Beschreibung Im Lüfter oder seinem Antriebsschaltkreis ist ein Problem aufgetreten. Wenden Sie sich an Ihren Fachhändler. Die Eingangstemperatur der Luft ist hoch. Ursache dafür ist wahrscheinlich die INTAKE AIR TEMPERATURE Benutzung in einer Umgebung mit hoher Temperatur, wie in der Nähe eines Heizers o.ä., bzw. die Luftzufuhr ist blockiert oder der Luftfilter ist verstopft.
-
Seite 26: Seite Zur Anzeige Der Detaileinstellungen
Verwendung eines Web-Browsers (Fortsetzung) Seite „Basic control“ Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. 1 Regelung von Ein/Aus 4 Umschalten des Video-Modus 2 Auswahl des Eingangssignals. 5 Funktionsweise von AV Stummschaltung 3 Lautstärkesteuerung Seite zur Anzeige der Detaileinstellungen Klicken Sie auf [Projector control] und dann auf [Advanced control], um die Detaileinstellungen anzuzeigen. 1 Vorgänge mit Feldwinkeln 2 Vorgänge zur Bildqualität... -
Seite 27: Benutzermodus
Verwendung eines Web-Browsers (Fortsetzung) Seite Passwort ändern Klicken Sie auf [Change password]. 1 Administrator 2 User Administratormodus „ 1 Account 2 Aktuelles Benutzername-Eingabefeld 3 Aktuelles Passwort-Eingabefeld 4 Neues Benutzername-Eingabefeld 5 Eingabefeld Neues Passwort 6 Neues Passwort-Eingabefeld (zur Bestätigung erneut eingeben) 7 Taste für die Ausführung der Passwort-Änderung Benutzer-Account „... -
Seite 28: Seite Zur Netzwerkkonfiguration
Verwendung eines Web-Browsers (Fortsetzung) Seite zur Netzwerkkonfiguration Die Netzwerkeinstellungen des Projektors können geändert werden, wenn die Verbindung mit Administratorrechten hergestellt wird. Kabel-Netzwerkeinstellungen „ Klicken Sie im Menü auf [Detailed set up]. Wählen Sie die zu ändernden Einträge aus, und klicken Sie auf [Next]. Das Fenster mit den aktuellen Einstellungen wird angezeigt. •... - Seite 29 Verwendung eines Web-Browsers (Fortsetzung) Klicken Sie auf [Submit]. Die Einstellungen werden nun registriert. (Bildschirm Kabelloses-Netzwerk) So werden die Einstellungen aktiviert (Nur für kabelloses Netzwerk) „ Wählen Sie im Netzwerkmenü des Projektors die Option [Kabelloses-Netzwerk] und wählen Sie mit den Tasten ▲ ▼ die Netzwerkkonfiguration dieser Seite aus. • Wichtige Video/Audio-Daten werden durch die AES-Verschlüsselung geschützt. • Wenn Sie die Einstellungen des Kabel-Netzwerks während einer bestehenden LAN-Verbindung ändern, kann das zu einer Unterbrechung der Verbindung führen.
- Seite 30 Verwendung eines Web-Browsers (Fortsetzung) Ping-Testseite Auf dieser Seite können Sie überprüfen, ob das Netzwerk eine Verbindung zum E-Mail-Server, zum POPServer, zum DNS-Server usw. herstellen kann. Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen. Anzeige, wenn der Test nicht erfolgreich war. Anzeige, wenn die Verbindung fehlgeschlagen ist. 1 Geben Sie die IP-Adresse des Servers ein, der getestet werden soll. 2 Schaltfläche zur Ausführung des Tests.
-
Seite 31: E-Mail-Einrichtungsseite
Verwendung eines Web-Browsers (Fortsetzung) E-Mail-Einrichtungsseite Bei diesem Projektor kann eine E-Mail-Meldung an eine oder mehrere voreingestellte E-Mail-Adressen (maximal zwei Adressen) gesendet werden, wenn ein Problem auftritt oder die Lampennutzungsdauer den eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. 1 Wählen Sie [Enable], um die E-Mail-Funktion zu 5 Es kann der Mindestzeitabstand für die benutzen. erneute Sendung der Temperaturwarn-E-Mail 2 Geben Sie die IP-Adresse oder den Servernamen eingestellt werden. Der Standardwert liegt bei 60 Minuten. In diesem Fall kann eine erneute des E-Mail-Servers (SMTP) ein. Der DNS-Server Sendung der Temperaturwarnung erst nach 60 muss aktiviert werden, wenn der Servername... -
Seite 32: Seite Für Einrichtung Der Authentifizierung
Verwendung eines Web-Browsers (Fortsetzung) E-Mail-Einrichtungsseite (Fortsetzung) 1 Geben Sie die zweite E-Mail-Adresse ein, wenn zwei E-Mail-Adressen verwendet werden sollen. Lassen Sie das Feld leer, wenn die zweite E-Mail-Adresse nicht verwendet wird. 2 Möglicherweise wird der Projektor in einer Betriebsumgebung verwendet, in der die Umgebungstemperatur sehr hoch ist, z. B. in der Nähe einer Heizung. MAIL CONTENTS: Wählen Sie [NORMAL] oder [SIMPLE]. ERROR: Im Selbsttest wird ein Fehler erkannt. LAMP RUNTIME: Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht. INTAKE AIR TEMPERATURE: Die Temperatur der zugeführten Luft hat den im Feld angegebenen Wert erreicht. Seite für Einrichtung der Authentifizierung Wenn zum Versand von E-Mails die POP/SMTP-Authentifizierung notwendig ist, können Sie den POP/SMTP-Server auf dieser Seite einrichten. Klicken Sie auf [Detailed set up] und dann auf [Authentication set up], um die Einrichtungsseite für den POPServer anzuzeigen. -
Seite 33: Inhalt Der Versendeten E-Mails
Verwendung eines Web-Browsers (Fortsetzung) Inhalt der versendeten E-Mails Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt „ versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-VX400NT Serial No : 000000000 ----- E-mail setup data ----- TEMPERATURE WARNING SETUP... -
Seite 34: Konfiguration Des Steueranschlusses
Verwendung eines Web-Browsers (Fortsetzung) Wenn ein Fehler auftritt, wird folgende E-Mail versendet. „ === Panasonic projector report(ERROR) === Projector Type : PT-VX400NT Serial No : 000000000 ----- check system ----- INTAKE AIR TEMPERATURE EXHAUST AIR TEMPERATURE OPTICS MODULE TEMPERATURE LAMP REMAIN TIME... -
Seite 35: Pjlink Protokoll
Erste Stellen (Ziffern 1 - 5): Gesamtbetriebszeit Lampe LAMP ? Zweite Stelle: 0 = Lampe Aus, 1 = Lampe Ein Abfrage der Folgende Parameter werden angegeben. INST ? Eingangsauswahlliste „11 12 13 21 22 25 33 51“ NAME ? Abfrage des Projektornamens Der unter [Projektorname] im Menü [Netzwerk] festgelegte Name. INF1 ? Abfrage des Herstellernamens Gibt „Panasonic“ an. Abfrage der Geben Sie den Modellnamen entweder mit „VX400NTU“, INF2 ? Modellbezeichnung „VX400NTE“ oder „VX400NTEA“ an. Abfrage sonstiger INF0 ? Gibt weitere Informationen, beispielsweise die Versionsnummer an. Informationen Abfrage von CLSS ? Gibt „1“ an. -
Seite 36: Steuerbefehle Via Lan
9 Byte 1 Byte 1 Byte 1 Byte 8 Byte 1 Byte Modus: 1 = Sicherheitsmodus Erstellen Sie einen 32-Byte Hash-Wert aus den folgenden Daten, indem Sie MD5-Algo- rithmus benutzen. „xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen. Übertragene Daten Kopfzeile Datenabschnitt Abschlusszeichen Hash-Wert ‚0‘ ‚0‘ Steuerbefehl (CR) -
Seite 37: Wenn Web-Steuerung Administratorrechte-Passwort Kein Eingestellt Ist
Steuerbefehle via LAN (Fortsetzung) Wenn WEB-Steuerung Administratorrechte-Passwort kein eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1024) des Projektors und fordern Sie die Verbindung zum Projektor an. Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB- Steuerseite. IP-Adresse: Abzufragen im HAUPTMENÜ → [Netzwerk] → [Netzwerkstatus] Port-Nr.: Entnehmen Sie dies der WEB-Steuerung „Detailed set up“→ Seite „Command port set up“ Es gibt eine Rückmeldung vom Projektor. Rückmeldungsdaten Datenabschnitt Leer... -
Seite 38: Funktionsmenü „Anzeige Massenspeicher
Funktionsmenü „Anzeige Massenspeicher“ Anzeige Massenspeicher Anzeige Massenspeicher ist für Präsentationen und Bildprojektionen ohne dass dazu ein Computer oder andere externe Geräte notwendig sind. Für eine Bildprojektion brauchen Sie deshalb keinen Computer oder andere Geräte herumzutragen. Speichern Sie die Bilder einfach auf einem separaten USB-Flash-Laufwerk (Universal Serial Port), das Sie für die Projektion nur in den US-Anschluss des Projektors einstecken müssen (Series A). Welche Bilder lassen sich mit der Anzeige Massenspeicher-Funktion wiedergeben? Mit der Anzeige Massenspeicher-Funktion lassen sich Bilder der folgenden Formate projizieren. • Bitmap-Daten • JPEG-Daten • Text-Daten JPEG-Daten für Anzeige Massenspeicher „Anzeige Massenspeicher“ unterstützt keine Bildauflösung über 8191 x 8191 Pixel. Textdaten für Anzeige Massenspeicher Anzeige Massenspeicher unterstützt Textdaten im ASCII-Format, bestehend aus Ein-Byte-Zeichen. Andere Textformate werden nicht unterstützt. Datensicherung Es wird empfohlen von wichtigen Daten, die mit Network Viewer bearbeitet und auf einem USB-Flash-Laufwerk gespeichert werden, vorher eine Sicherungskopie auf einem anderen Datenträger anzulegen. Bei Datenverlust oder Datenbeschädigung durch die Verwendung der Anzeige Massenspeicher-Funktion wird jegliche Haftung abgelehnt. USB-Flash-Laufwerk für die Anzeige Massenspeicher-Funktion „... -
Seite 39: Usb-Flash-Laufwerk Für Die Anzeige Massenspeicher-Funktion
Funktionsmenü „Anzeige Massenspeicher“ (Fortsetzung) USB-Flash-Laufwerk für die Anzeige Massenspeicher-Funktion Alle handelsüblichen USB-Stick-Laufwerke können für diese Funktion Anzeige Massenspeicher verwendet werden. Der USB-Anschluss ist für USB-Flash-Laufwerke mit der Formatierung FAT16 oder FAT32 geeignet. Es ist nicht mit anderen Formaten kompatibel. Beachten Sie dies bitte, wenn Sie das USB-Flash-Laufwerk formatieren. Einsetzen des USB-Flash-Laufwerks Setzen Sie wie in der Abbildung gezeigt ein USB-Flash-Laufwerk in den seitlichen USB-Anschluss ein. USB-Anschluss (Series A) Hinweis: Achten Sie beim Einsetzen auf die Ausrichtung des Steckers, um den Anschluss USB-Flash-Laufwerk nicht zu beschädigen. VORSICHT beim Einstecken und Abziehen des USB-Flash-Laufwerks Bitte beachten Sie beim Einstecken und Abziehen des USB-Flash-Laufwerks die folgenden Punkte. D ie Anzeige des USB-Speichers blinkt, wenn er an den Projektor angesteckt wird oder während der Projektor die Daten ausliest. Trennen Sie das USB-Flash-Laufwerk nicht ab, während es blinkt. -
Seite 40: Einschalten Der Anzeige Massenspeicher-Betriebsart
Funktionsmenü „Anzeige Massenspeicher“ (Fortsetzung) Einschalten der Anzeige Massenspeicher-Betriebsart Nach dem Einsetzen des USB-Sticks blinkt dieser, der Eingangsmodus schaltet automatisch zu „Netzwerk“ und das im USB-Stick gespeicherte Bild wird wiedergegeben. * F alls sich im Stammverzeichnis des USB-Speichers keine Bilddatei befindet, erscheint das Browser- Fenster der Anzeige Massenspeicher. * F alls im ausgeschaltetem Zustand das USB-Flash-Laufwerk in der Anzeige Massenspeicher-Betriebsart eingesetzt ist und der Projektor eingeschaltet wird, startet der Projektor in der Anzeige Massenspeicher- Betriebsart und ein auf dem USB-Flash-Laufwerk gespeichertes Bild wird auf dem Bildschirm wiedergegeben. Beim Drücken der <AUTO SET/CANCEL>-Taste in der Anzeige Massenspeicher-Betriebsart wird das Anzeige Massenspeicher-Browserfenster wie auf Seite 42 gezeigt wiedergegeben. - Seite 41 Funktionsmenü „Anzeige Massenspeicher“ (Fortsetzung) Einschalten des Modus „Anzeige Massenspeicher“ Wählen Sie „Eingang“im Hauptmenü, drücken Sie die Taste ► oder <SELECT>, wählen Sie im Untermenü „Netzwerk“ aus und drücken Sie dann die Taste <SELECT> oder die Taste <NETWORK> auf der Fernbedienung. Wählen Sie im Hauptmenü...
- Seite 42 Funktionsmenü „Anzeige Massenspeicher“ (Fortsetzung) Anzeige des Anzeige Massenspeicher-Browserfensters Beim Drücken der <AUTO SET/CANCEL>-Taste in der Anzeige Massenspeicher-Betriebsart erscheint das Browserfenster „Thumbnail“ oder „Filename list“ auf dem Bildschirm. Dateinamenanzeige Anzeige des gegenwärtigen Pfades Memory viewer Menu View Exit Name Size File type Date modified Umschalten auf das obere n_capture File folder 2003/05/05 18:20 Verzeichnis PDP0909...
-
Seite 43: Ausschalten Des Anzeige Massenspeicher
Funktionsmenü „Anzeige Massenspeicher“ (Fortsetzung) Ausschalten des Anzeige Massenspeicher Schalten Sie den Anzeige Massenspeicher mit einer der nachstehenden Methoden aus. Ausschalten mit dem Bildschirmmenü 1. Wählen Sie im Eingabemenü des Projektors „LAN“ oder „WLAN“. Drücken Sie die <SELECT>-Taste. 2. W ählen Sie „Anzeige Massenspeicher“ mit den Zeigertasten ▲ ▼ und drücken Sie die Taste <SELECT>. Die „Enter/Exit“ -Box des Anzeige Massenspeicher erscheint. 3. Wählen Sie „Exit“ und drücken Sie die <SELECT>-Taste. Ausschalten in der Anzeige Massenspeicher-Betriebsart 1. D rücken Sie während der Wiedergabe die <AUTO SET/CANCEL>-Taste. Das Browserfenster erscheint auf dem Bildschirm. 2. Drücken Sie die <AUTO SET/CANCEL>-Taste nochmals. Der Cursor wird auf den Menügegenstand gestellt. 3. Wählen Sie im Browserfenster mit den Zeigertasten ◄► „Exit“ und drücken Sie die <SELECT>-Taste. -
Seite 44: Glossar
Glossar Siehe Element Beschreibung Seite Zugangspunkt Dabei handelt es sich um Stationen, die elektromagnetische Signale zwischen den Computern in einem drahtlosen Netznetz übermitteln. Wenn ein Computer mit einem Zugangspunkt verbunden ist, kann er über das mit dem Zugangspunkt verbundene Netzwerk kommunizieren. AD HOC In diesem Modus erfolgt die Kommunikation zwischen den Computern direkt anstatt über Zugangspunkte. Dabei handelt es sich um Standard-Verschlüsselungsmethoden der nächsten Generation, die vom National Institute of Standards and Technology (NIST), USA, genormt werden. AES: Advanced Encryption Standard Standardgateway Die Geräte, die für Netzwerkstandards verwendet werden, die sich von Ihren unterscheiden. Mit einem Standard-Gateway kann eine Verbindung zu einem anderen Netzwerk hergestellt werden, indem die Unterschiede auf beiden Seiten, beispielsweise Kommunikationsprotokolle, angepasst werden. Wenn für die IP Adresse des Zugangsziels kein Gateway angegeben wurde, werden die Daten an den Host gesendet, der als Standard-Gateway festgelegt ist. DHCP Abkürzung von „Dynamic Host Configuration Protocol“. Diese Funktion weist den verbundenen Geräten automatisch IP Adressen zu. Wenn ein Gerät mit DHCP- Serverfunktion in einem LAN-Netzwerk vorhanden ist, weist es den verbundenen Geräten automatisch IP-Adressen zu. Abkürzung für „PPP Extensible Authentication Protocol“. Ein erweitertes Bestätigungsprotokoll von PPP, das zur Benutzerbestätigung bei Fernzugriff benutzt wird. MD5, TLS, S/Key usw. werden als Bestätigungsmethoden unterstützt. Dieses Protokoll wird vom Bestätigungsstandard des Drahtlosen WLAN IEEE 802.1X verwendet und die verfügbaren Methoden umfassen EAP-TLS/EAP-TTLS/EAP- LEAP/EAP-PEAP/EAP-MD5. - Seite 45 Glossar (Fortsetzung) Siehe Element Beschreibung Seite Abkürzung für „EAP-Message digest algorithm 5“. Es handelt sich um eine (EAP-MD5) der WLAN-Bestätigungsmethoden, die mit IEEE 802.1X kompatibel sind. Die Bestätigung erfolgt mittels ID und Passwort. Das Passwort wird verschlüsselt mit der Abfrage-und-Antwort-Methode gesendet. MS-CHAPv2 Abkürzung für EAP-Microsoft Challenge Handshake Authentication Protocol v2. (EAP-MS- Es handelt sich um eine der WLAN-Bestätigungsmethoden, die zu IEEE 802.1X CHAPv2) kompatibel sind. Sie nimmt eine gegenseitige Bestätigung unter Verwendung eines verschlüsselten Einweg-Passworts vor. Open System/ Dabei handelt es sich um eine Bestätigung von Funksignalen, bei denen ein OFFEN Verschlüsselungssystem mit öffentlichem Schlüssel verwendet wird. PEAP Abkürzung für EAP-Protected EAP. Es handelt sich um eine der WLAN- Bestätigungsmethoden, die mit IEEE 802.1X kompatibel sind. Sie nimmt eine gegenseitige Bestätigung mit einem digitalen Zertifikat über einen Bestätigungsserver und ID/Passwort über den Client-Computer vor. RADIUS-Server RADIUS ist eine Abkürzung für „Remote Access Dial In User authentication Service“ und es handelt sich um ein Protokoll, das zur Bestätigung in verschiedenen Netzwerken, wie WLAN verwendet wird. Ein zum Protokoll kompatibler Bestätigungsserver wird als ein RADIUS-Server bezeichnet. Der RADIUS-Server hebt die Notwendigkeit einer separaten Speicherung der Anwenderdaten in jedem Gerät auf, auch wenn mehrere Netzwerkgeräte vorhanden sind. Zudem ermöglicht er eine integrierte Verwaltung mehrerer Netzwerkgeräte und Benutzer. Shared Key/ Dabei handelt es sich um eine Verschlüsselungssystem mit einem geheimem GETEILT Schlüssel für Funksignale. Bei diesem System erfolgt die Bestätigung anhand eines...
-
Seite 46: Warenzeichen
