Vielen Dank für den Kauf dieses Panasonic-Produkts.
■ Dieses Handbuch ist für Produkte gedacht, die ab Jan. 2015 und später hergestellt werden.
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
■ Bevor Sie den Projektor nutzen, lesen Sie bitte sorgfältig „Wichtige Hinweise zur Sicherheit"
Æ
(
Seiten 2-6)
Bedienungsanleitung

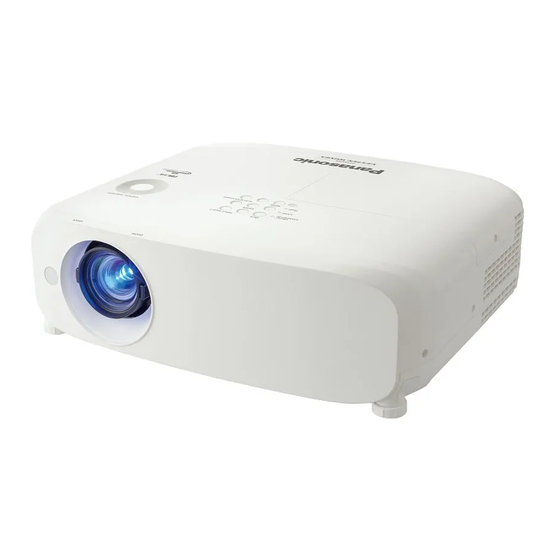

LCD-Projektor
Modell-Nr.
Funktionsanleitung
Gewerbliche Nutzung
PT-VZ570
PT-VW530
PT-VX600
GERMAN
TQBJ0721-1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-VZ570
Inhaltszusammenfassung für Panasonic PT-VZ570
- Seite 1 Modell-Nr. PT-VW530 PT-VX600 Vielen Dank für den Kauf dieses Panasonic-Produkts. ■ Dieses Handbuch ist für Produkte gedacht, die ab Jan. 2015 und später hergestellt werden. ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. ■ Bevor Sie den Projektor nutzen, lesen Sie bitte sorgfältig „Wichtige Hinweise zur Sicherheit“...
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Dieses Gerät dient zur Projektion von Bildern auf eine Leinwand usw. und ist nicht für die Verwendung als Innenbeleuchtung im Wohnbereich konzipiert. Richtlinie 2009/125/EG Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany WARNUNG: Dies ist ein Produkt der Klasse A. - Seite 3 Wichtige Hinweise zur Sicherheit WARNUNG: „ STROM Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. z Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
- Seite 4 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. z Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. z Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
-
Seite 5: Lampenaustausch
Wichtige Hinweise zur Sicherheit WARNUNG: Halten Sie Kinder von den Batterien fern. Versehentliches Verschlucken kann zu körperlichen Schäden führen. z Konsultieren Sie bei Verschlucken sofort einen Arzt. Falls die Batterie ausgelaufen ist, berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit der Batterie mit bloßen Händen und treffen Sie folgende Maßnahmen, falls notwendig. -
Seite 6: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit VORSICHT : Stellen Sie keine Gegenstände vor das Objektiv während der Projektor genutzt wird. Dies kann zum Brand oder zu Schäden am Gegenstand führen und eine Fehlfunktion des Projektors verursachen. z Extrem starkes Licht wird vom Objektiv des Projektors abgestrahlt. Stehen Sie nicht vor dem Objektiv während der Projektor genutzt wird. -
Seite 7: Software-Informationen Zu Diesem Produkt
(1) Die Software, die unabhängig von oder für Panasonic Corporation entwickelt wurde (2) Die Software ist Eigentum von Dritten und für die Panasonic Corporation lizenziert (3) Die Software, die unter der GNU GENERAL PUBLIC LICENSE Version2.0 (GPL V2.0) lizenziert ist (4) Die Software, die unter der GNU LESSER GENERAÖ... -
Seite 8: Merkmale Des Projektors
Merkmale des Projektors Kurzanleitung Ausführliche Informationen finden Sie auf den Ausgezeichnete Grundleistung entsprechenden Seiten. 1. Einrichten des Projektors. ▶ Einzigartiges optisches System, Lampen- Seite 24) Æ Dimmsystem und die Funktion DAYLIGHT VIEW ermöglichen sogar die Projektion eines qualitativ hochwertigen Bildes in einem hellen Raum. -
Seite 9: Inhaltsverzeichnis
Betriebsanzeige ............ 33 ............ 53 und PT-VX600) Einschalten des Projektors ........34 [BILDSCHIRMANPASSUNG] ..55 (Für PT-VZ570) Wenn der Bildschirm mit den [SHIFT] ..............58 Werkseinstellungen angezeigt wird ....34 [DOT CLOCK]............59 Einstellungen vornehmen und Elemente [CLOCK PHASE] ..........59 auswählen ............ - Seite 10 Inhalt Kapitel 6 Anhang [CLOSED CAPTION EINSTELLUNG] (Nur für ......63 Eingang von NTSC, 480i YC [BILD-EINSTELLUNGEN] ........64 Technische Informationen ........105 [EINSCHALT LOGO] ..........65 PJLink Protokoll ..........105 [AUTOMATIK MODUS] ........65 Steuerungsbefehle via LAN ........ 106 [SIGNALSUCHE] ..........
-
Seite 11: Kapitel 1 Vorbereitung
Vorbereitung Kapitel 1 Dieses Kapitel beschreibt die Dinge, die Sie wissen oder überprüfen müssen, bevor Sie den Projektor verwenden. DEUTSCH - 11... -
Seite 12: Hinweise Für Die Sicherheit
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Hinweise für die Sicherheit Sicherheitshinweise zum Transport f Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen. f Transportieren Sie den Projektor nicht, solange die einstellbaren Füße ausgefahren sind. -
Seite 13: Sicherheit
Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. f Ändern Sie Ihr Passwort regelmäßig. f Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. -
Seite 14: Hinweise Für Den Betrieb
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Hinweise für den Betrieb r Optimale Bildqualität f Damit Sie ein schönes Bild mit höherem Kontrast erhalten, bereiten Sie die Umgebung dementsprechend vor. Ziehen Sie Vorhänge oder Jalousien vor die Fenster und schalten Sie alle Lampen in der Nähe der Projektionsfläche aus, damit kein Licht von außen oder Licht aus Innenleuchten auf die Projektionsfläche scheint. -
Seite 15: Zubehör
(6103504711) (TXFSX02UFEZ) Objektivdeckel <1> (Beim Kauf am Projektor angebracht) (TKKL5573) (TKKL5577) (für PT-VZ570) (für PT-VW530 und PT-VX600) RGB-Signal-Kabel <1> (K1HY15YY0012) Achtung f Entfernen Sie die Netzkabelabdeckkappe und das Verpackungsmaterial nach dem Auspacken des Projektors ordnungsgemäß. f Benutzen Sie das mitgelieferte Netzkabel nicht für andere Geräte als diesen Projektor. -
Seite 16: Inhalt Der Mitgelieferten Cd-Rom
Kapitel 1 Vorbereitung - Hinweise für die Sicherheit Inhalt der mitgelieferten CD-ROM Die mitgelieferte CD-ROM enthält folgende Inhalte: Bedienungsanleitung - Funktionsanleitung Bedienungsanleitung - Multi Projector Monitoring & Control Software Bedienungsanleitung - Logo Transfer Software Dies ist eine Liste von Projektoren, die Anleitung/Liste (PDF) Liste der kompatiblen Projektormodelle mit der Software auf der CD-ROM und... -
Seite 17: Über Ihren Projektor
Kapitel 1 Vorbereitung - Über Ihren Projektor Über Ihren Projektor Fernbedienung 13 Taste <AUTO SETUP> 1 Ein/Aus-Taste <v/b> Automatische Anpassung der Bilddarstellungs-Position, Schaltet den Projektor aus (Standby-Modus). Startet während der Bild-Projektion. (x Seite 38) auch die Projektion, wenn der Strom ausgeschaltet wird (Bereitschaftsmodus). -
Seite 18: Projektorgehäuse
Kapitel 1 Vorbereitung - Über Ihren Projektor Achtung f Lassen Sie die Fernbedienung nicht fallen. f Vermeiden Sie den Kontakt mit Flüssigkeiten. f Versuchen Sie nicht, die Fernbedienung zu verändern oder zu zerlegen. f Bitte beachten Sie folgende Beschreibunffgen auf der Rückseite der 1.Do not use old battery with new one. -
Seite 19: Unterseite
Kapitel 1 Vorbereitung - Über Ihren Projektor r Unterseite r Oben Projektionsrichtung 14 Bedienfeld und Anzeigen 16 Vertikale Objektivverschiebungsskala Zur Einstellung der vertikalen Position des projizierten 15 Lampenabdeckung Bildes. Die Lampeneinheit ist innen. Achtung f Blockieren Sie nicht die Belüftungsöffnungen des Projektors (Einlass und Auslass). r Bedienfeld und Anzeigen 6 Taste <MENU>... -
Seite 20: Anschlüsse
Kapitel 1 Vorbereitung - Über Ihren Projektor r Anschlüsse 1 Anschluss <COMPUTER 2 IN/1 OUT> 6 Anschluss <SERIAL IN> An diesen Anschluss werden die Signale RGB oder Dies ist der RS-232C-kompatible Anschluss, um angeschlossen. den Projektor extern über eine Verbindung mit einem Oder die Signale RGB oder YC werden an ein Computer zu steuern. -
Seite 21: Kapitel 1 Vorbereitung - Vorbereitung Der Fernbedienung
Kapitel 1 Vorbereitung - Vorbereitung der Fernbedienung Vorbereitung der Fernbedienung Einsetzen und Entnehmen der Batterien (ii) Abb. 1 Abb. 2 Öffnen Sie die Abdeckung. (Abb. 1) Legen Sie die Batterien ein und schließen Sie die Abdeckung (Legen Sie die „m“ Seite zuerst ein). (Abb. -
Seite 22: Kapitel 1 Vorbereitung - Aufsetzen Des Objektivdeckels
Kapitel 1 Vorbereitung - Aufsetzen des Objektivdeckels Aufsetzen des Objektivdeckels Setzen Sie den Objektivdeckel auf, wenn der Projektor transportiert oder nicht über einen längeren Zeitraum nicht gebraucht wird. Damit die Objektivabdeckung nicht verloren geht, befestigen Sie sie bitte gemäß dem folgenden Schritten mit dem mitgelieferten Band. -
Seite 23: Kapitel 2 Erste Schritte
Erste Schritte Kapitel 2 Dieses Kapitel beschreibt die Schritte, die Sie ausführen müssen, bevor Sie den Projektor verwenden können, wie die Einrichtung und die Anschlüsse. DEUTSCH - 23... -
Seite 24: Einstellungen
Kapitel 2 Erste Schritte - Einstellungen Einstellungen Installationsmodus Es gibt vier Möglichkeiten, den Projektor zu installieren. Stellen Sie das Menü [PROJEKTOR EINST.] → [PROJEKTIONSARTEN] (x Seite 70) abhängig vom Installationsverfahren ein. Montage an der Decke und Vorwärtsprojektion Aufstellung auf einem Tisch/auf dem Fußboden und Projektion von hinten (Durchscheinende Projektionsfläche verwenden) Menüoption... -
Seite 25: Größe Der Projektionsfläche Und Reichweite
LT: Höchstabstand Achtung f Vor der Installation lesen Sie bitte „Hinweise für die Sicherheit“ (x Seite 12). Projektionsentfernung Für PT-VZ570 Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen. (Einheit: m) Projektions- 4:3 Bildseitenverhältnis 16:9 Bildseitenverhältnis 16:10 Bildseitenverhältnis... -
Seite 26: Formeln Für Die Projektionsentfernungen
Kapitel 2 Erste Schritte - Einstellungen Für PT-VW530 Alle unten aufgeführten Maße sind Schätzwerte und können geringfügig von den tatsächlichen Maßen abweichen. (Einheit: m) Projektions- 4:3 Bildseitenverhältnis 16:9 Bildseitenverhältnis 16:10 Bildseitenverhältnis größe Diagonale Mindest- Höchst- Mindest- Höchst- Mindest- Höchst- der Projek- Höhenposition Höhenposition Höhenposition... -
Seite 27: Einstellung Der Einstellbaren Füße
Kapitel 2 Erste Schritte - Einstellungen Für PT-VZ570 4:3 Bildseitenverhältnis 16:9 Bildseitenverhältnis 16:10 Bildseitenverhältnis Bildschirmhöhe (SH) = 0,6 × SD = 0,490 × SD = 0,530 × SD Bildschirmbreite (SW) = 0,8 × SD = 0,872 × SD = 0,848 × SD Mindestabstand (LW) = 1,0609 ×... - Seite 28 Kapitel 2 Erste Schritte - Einstellungen r Ansicht von oben Vertikale Objektivverschiebungsskala PT-VZ570 Standardprojektionsposition Projektionsflächenbreite PT-VW530 Standardprojektionsposition Projektionsflächenbreite PT-VX600 Standardprojektionsposition Projektionsflächenbreite Achtung f Falls verschiedene Verzerrungen im projizierten Bild auftreten, führen Sie die [BILDSCHIRMANPASSUNG] im Menü [POSITION] Æ durch. ( Seite 53 oder 55) f Bitte beachten sie Folgendes bei der Benutzung des Projektors.
-
Seite 29: Anschließen
Kapitel 2 Erste Schritte - Anschließen Anschließen Vor dem Anschließen f Lesen Sie vor dem Anschließen sorgfältig die Bedienungsanleitung für das externe Gerät, das angeschlossen werden soll. f Schalten Sie die Geräte vor dem Anschluss der Kabel aus. f Beachten Sie die folgenden Punkte, bevor Sie die Kabel anschließen. Nichtbeachtung kann zu Funktionsstörungen führen. - Berühren Sie beim Anschluss des Kabels an den Projektor oder an ein externes Gerät einen metallischen Gegenstand in Ihrer Nähe, um statische Aufladungen Ihres Körpers vor dem Berühren des Kabels zu entladen. -
Seite 30: Anschlussbeispiel: Av-Geräte
Kapitel 2 Erste Schritte - Anschließen <HDMI 1 IN> und <HDMI 2 IN> Anschlusse-Pin-Belegungen und Signalnamen Außenansicht Stift-Nr. Signalnamen Stift-Nr. Signalnamen T.M.D.S-Takt- T.M.D.S-Daten 2+ Abschirmung Geradzahlige Stifte T.M.D.S-Takt - T.M.D.S-Daten 2-Abschirmung T.M.D.S-Daten 2 - T.M.D.S-Daten 1+ — T.M.D.S-Daten 1-Abschirmung T.M.D.S-Daten 1 - T.M.D.S-Daten 0+ DDC/CEC GND T.M.D.S-Daten 0-Abschirmung... -
Seite 31: Anschlussbeispiel: Computers
Kapitel 2 Erste Schritte - Anschließen Hinweis f Verwenden Sie ein HDMI-Kabel, das mit den HDMI-Normen übereinstimmt, wie etwa ein HDMI High Speed-Kabel. Falls ein Kabel verwendet wird, das nicht den HDMI-Normen entspricht, können die Bilder unterbrochen oder möglicherweise nicht angezeigt werden. -
Seite 32: Kapitel 3 Grundlegende Bedienung
Grundlegende Bedienung Kapitel 3 Dieses Kapitel beschreibt grundlegende Bedienungsvorgänge für den Anfang. 32 - DEUTSCH... -
Seite 33: Ein/Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung - Ein/Ausschalten des Projektors Ein/Ausschalten des Projektors Anschluss des Netzkabels Achten Sie darauf, dass das beiliegende Netzkabel sicher in das Projektorgehäuse eingesteckt ist, um zu verhindern, dass es herausfällt. Zu Einzelheiten der Netzkabelhandhabung siehe „Wichtige Hinweise zur Sicherheit“ (x Seite 2). Befestigung Überprüfen Sie die Form der <AC IN>-Anschluss auf der Rückseite des Projektors und den Netzstromkabelstecker. -
Seite 34: Einschalten Des Projektors
Kapitel 3 Grundlegende Bedienung - Ein/Ausschalten des Projektors *2 Die Anzeige leuchtet in der folgenden Reihenfolge: 2,0 Sekunden (Leuchtet) → 2,0 Sekunden (Aus) *3 Die Anzeige leuchtet in der folgenden Reihenfolge: 0,5 Sekunden (Leuchtet) → 0,5 Sekunden (Aus) Hinweis f Wenn die Betriebsanzeige <ON (G)/STANDBY (R)> in einem Intervall von 2,75 Sekunden (Leuchtet) → 0,25 Sekunden (Aus) →... -
Seite 35: Anfangseinstellung (Projektoreinstellung)
Kapitel 3 Grundlegende Bedienung - Ein/Ausschalten des Projektors Anfangseinstellung (Projektoreinstellung) Stellen Sie jedes Element ein. Drücken Sie as, um eine Option auszuwählen. Option Beschreibung Seite Stellen Sie [PROJEKTIONSARTEN] gemäß der Installationsart ein. [PROJEKTIONSARTEN] Nach dem Abschluss der ersten Einstellung können Sie diese im Menü [PROJEKTOR EINST] →... -
Seite 36: Ausschalten Des Projektors
Kapitel 3 Grundlegende Bedienung - Ein/Ausschalten des Projektors Stellen Sie die vordere, hintere und seitliche Neigung des Projektors mit den einstellbaren Füßen ein. (x Seite 27) Bewegen Sie die vertikale Objektivverschiebungsskala, um die Position des projizierten Bildes einzustellen. Wenn das Eingangssignal ein analoges RGB-Signal ist, drücken Sie die Taste <AUTO SETUP> auf dem Bedienfeld oder der Fernbedienung. -
Seite 37: Projektion
Kapitel 3 Grundlegende Bedienung - Projektion Projektion Überprüfen Sie die Verbindungen der Peripheriegeräte (x Seite 29) und des Netzkabels (x Seite 33), und schalten Sie die Stromzufuhr ein (x Seite 34), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein. Auswahl des Eingangssignals Wählen Sie das Eingangssignal. -
Seite 38: Grundlegende Bedienfunktionen Über Die Fernbedienung
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Grundlegende Bedienfunktionen über die Fernbedienung Verwenden der Funktion AUTOMATIK Die automatische Einstellfunktion kann verwendet werden, um die Auflösung, die Taktphase und die Bildposition einzustellen, wenn analoge RGB-Signale eingegeben werden, die aus Bitmap-Bildern bestehen, wie z. B. Computersignale. Die Bereitstellung von Bildern mit hellen weißen Rändern an den Kanten und kontrastreiche Schwarz-Weiß-Zeichen wird empfohlen, wenn sich das System im automatischen Einstellmodus befindet. -
Seite 39: Einstellung Der Lautstärke Der Lautsprecher
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Einstellung der Lautstärke der Lautsprecher Sie können die Lautstärke der Lautsprecher oder des Audio-Ausgangssignals des Projektors einstellen. Tasten Drücken Sie die Taste <VOL +> / Taste <VOL -> auf der Fernbedienung. f Drücken Sie auch auf dem Bedienfeld auf qw. -
Seite 40: Verwendung Der Funktion Digital Zoom
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Funktion DIGITAL ZOOM (Nur für Standbild-basierte Computersignale (RGB)/Standbild-basierte HDMI-Eingangssignale) Der mittlere Bereich kann vergrößert werden. Der zu vergrößernde Bereich kann verändert werden. Tasten Drücken Sie die Taste <D.ZOOM +> / Taste <D.ZOOM -> auf der Fernbedienung. f Der bewegte Bildschirm wird angezeigt. -
Seite 41: Verwendung Der Funktion Av Stummschaltung
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Funktion AV STUMMSCHALTUNG Wenn der Projektor für eine bestimmte Zeitspanne, beispielsweise während einer Tagungspause, nicht verwendet wird, können Ton und Bild vorübergehend ausgeschaltet werden. Taste Drücken Sie die Taste <AV MUTE> auf der Fernbedienung. f Audio und Bild werden ausgeschaltet. -
Seite 42: Einstellen Der Identifikationsnummer Der Fernbedienung
Kapitel 3 Grundlegende Bedienung - Grundlegende Bedienfunktionen über die Fernbedienung Einstellen der Identifikationsnummer der Fernbedienung Wenn Sie das System mit mehreren Projektoren verwenden, können Sie mit einer einzigen Fernbedienung alle Projektoren gleichzeitig oder jeden Projektor einzeln steuern, wenn den einzelnen Projektoren eine eindeutige ID-Nummer zugewiesen wird. -
Seite 43: Kapitel 4 Einstellungen
Einstellungen Kapitel 4 Dieses Kapitel beschreibt die Einstellungen und die Anpassungen, die Sie unter Verwendung des Bildschirmmenüs vornehmen können. DEUTSCH - 43... -
Seite 44: Menü-Navigation
Kapitel 4 Einstellungen - Menü-Navigation Menü-Navigation Über das Bildschirmmenü (Menü) können verschiedene Einstellungen und Anpassungen des Projektors durchgeführt werden. Navigieren im Menü Bedienungsverfahren Taste Drücken Sie die Taste <MENU> auf der Fernbedienung oder dem Bedienfeld. f Der Hauptmenü-Bildschirm wird angezeigt. Drücken Sie as, um eine Option aus dem Hauptmenü... -
Seite 45: Einstellungswerte Auf Die Standardeinstellungen Zurücksetzen
Kapitel 4 Einstellungen - Menü-Navigation Hinweis f Wenn Sie auf <MENU> oder <RETURN> drücken, während der Menübildschirm angezeigt wird, kehren Sie zum vorherigen Menü zurück. f Einige Optionen werden eventuell nicht eingestellt oder nicht für bestimmte Signalformate verwendet, die für den Projektor eingegeben werden sollen. -
Seite 46: Untermenü
Kapitel 4 Einstellungen - Menü-Navigation Untermenü Der Untermenü-Bildschirm des ausgewählten Hauptmenüs erscheint und Sie können verschiedene Elemente im Untermenü festlegen und anpassen. [BILD] Untermenüoption Werkseinstellung Seite [BILDAUSWAHL] [STANDARD] [KONTRAST] [HELLIGKEIT] [FARBE]* [TINT]* [BILDSCHÄRFE] [FARBTON] [STANDARD] [IRIS] [EIN] [ERWEITERTES MENÜ] [DAYLIGHT VIEW] [AUTO] [DIGITAL CINEMA REALITY]* [EIN]... - Seite 47 Kapitel 4 Einstellungen - Menü-Navigation [ROJEKTOR EINST.] Untermenüoption Werkseinstellung Seite [STATUS] [EINGABE-EINSTELLUNG [RGB/YP COMP.1] [COMPUTER2 AUSWAHL] [COMPUTER2 IN] [PROJEKTOR ID] [ALLE] [START MODUS] [LETZTE EINST.] [PROJEKTIONSARTEN] [FRONT/TISCH] [LAMPENLEISTUNG] [NORMAL] [ECO MANAGEMENT] [EMULATION] [STANDARD] [FUNKTIONSTASTEN MENÜ] [AUDIO EINSTELLUNG] [TESTBILD] [ZÄHLUHR FILTER] [AUSLIEFERUNGSZUSTAND] [SICHERHEIT] Untermenüoption...
-
Seite 48: [Bildauswahl]
Kapitel 4 Einstellungen - Menü [BILD] Menü [BILD] Wählen Sie auf dem Menü-Bildschirm [BILD] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). fDrücken Sie nach der Auswahl der Option zum Einstellen auf asqw. -
Seite 49: [Farbe]
Kapitel 4 Einstellungen - Menü [BILD] Bedienung Einstellung Einstellbereich Drücken Sie die w-Taste. Erhöht die Helligkeit der dunklen (schwarzen) Bereiche der Projektion. -32 bis +32 Drücken Sie die q-Taste. Verringert die Helligkeit der dunklen (schwarzen) Bereiche der Projektion. [FARBE] (Nur für Film-basierten Signaleingang) Sie können die Farbsättigung des projizierten Bildes anpassen. -
Seite 50: [Iris]
Kapitel 4 Einstellungen - Menü [BILD] [STANDARD] Werksseitige Standardeinstellung. [HOCH] Das Bild wird bläulich. Wählen Sie diese Option aus, wenn die weißen Bereiche der Projektion rötlich sind. [NIEDRIG] Das Bild wird rötlich. Wählen Sie diese Option aus, wenn die weißen Bereiche der Projektion bläulich sind. [IRIS] Blendenkorrektur und Signalkompensation werden automatisch, basierend auf dem Bild, durchgeführt, um in einem Bild den optimalen Kontrast anzuzeigen. -
Seite 51: [Digital Cinema Reality]
Kapitel 4 Einstellungen - Menü [BILD] Hinweis f [DAYLIGHT VIEW] kann nicht auf [AUTO] festgelegt werden, wenn das Menü [PROJEKTOR EINST.] → [PROJEKTIONSARTEN] auf [RÜCK/TISCH] oder [RÜCK/DECKE] eingestellt ist. f Der Modus [AUTO] funktioniert unter Umständen nicht ordnungsgemäß, wenn ein Gegenstand auf dem Projektor steht. [DIGITAL CINEMA REALITY] (Nur für Film-basierten Signaleingang) Sie können die vertikale Auflösung von 2-2 und 2-3-Pull-down-Videos verbessern. -
Seite 52: Wenn Der Anschluss / Ausgewählt Wurde
Kapitel 4 Einstellungen - Menü [BILD] Drücken Sie qw oder die Taste <ENTER>. f Der Einstellbildschirm für [RGB/YP ] / [RGB/YC ] wird angezeigt. Drücken Sie qw, um das Element umzuschalten. f Die Option ändert sich mit jeder Betätigung der Taste. [AUTO] Das Sync-Signal wählt automatisch das Signal [RGB]/ [YP ]/[YC... -
Seite 53: [Auto. Trapez Korrektur]
Kapitel 4 Einstellungen - Menü [POSITION] Menü [POSITION] Wählen Sie auf dem Menü-Bildschirm [POSITION] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). f Drücken Sie nach der Auswahl der Option zum Einstellen auf asqw. - Seite 54 Kapitel 4 Einstellungen - Menü [POSITION] Drücken Sie asqw, um das Element anzupassen. Elemente Bedienung Einstellung Drücken Sie die q-Taste. Die linke Seite wird kleiner. Drücken Sie die w-Taste. Die rechte Seite wird kleiner. Drücken Sie die a-Taste. Der obere Teil wird kleiner. Drücken Sie die s-Taste.
-
Seite 55: [Bildschirmanpassung] (Für Pt-Vz570)
Auch die Bildschirmgröße ändert sich, wenn [TRAPEZ] verwendet wird, um verschiedene Anpassungen durchzuführen. f Das Seitenverhältnis der Bildgröße kann sich, je nach der Korrektur, verlagern. [BILDSCHIRMANPASSUNG] (Für PT-VZ570) Die Trapezverzerrung und die gekrümmte Verzerrung des projizierten Bildes lassen sich korrigieren. Drücken Sie as, um [BILDSCHIRMANPASSUNG] auszuwählen. - Seite 56 Kapitel 4 Einstellungen - Menü [POSITION] Wählen Sie die Option, die Sie anpassen möchten, mit der Taste as aus. [LENS THROW RATIO] Legt das Projektionsverhältnis für das verwendete Objektiv fest. [TRAPEZ] Anpassen, wenn das Trapez des projizierten Bildes verzerrt ist. Führt eine Anpassung gemäß...
- Seite 57 Kapitel 4 Einstellungen - Menü [POSITION] Drücken Sie as, um [TRAPEZ] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [TRAPEZ] wird angezeigt. Drücken Sie as, um [SYMMETRIE] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Einstellbildschirm für [SYMMETRIE] wird angezeigt. Drücken Sie as, um die Symmetrie einzustellen.
-
Seite 58: [Shift]
Kapitel 4 Einstellungen - Menü [POSITION] Drücken Sie as, um das anzupassende Element auszuwählen, und drücken Sie die Taste <ENTER>. f Der Einstellbildschirm für [KRÜMMUNGSKORREKT.] wird angezeigt. Wählen Sie die Option, die Sie anpassen möchten, mit der Taste as aus. [LENS THROW RATIO] Wird angepasst, wenn das Projektionsverhältnis des Projektorobjektivs geändert wird. -
Seite 59: [Dot Clock]
Kapitel 4 Einstellungen - Menü [POSITION] [DOT CLOCK] (Nur für Computer-Signaleingang (RGB)) Verwenden Sie diese Funktion, um den Effekt der Interferenz einzustellen und zu verringern, der durch die Projektion eines Musters aus vertikalen Streifen verursacht wird. Die Projektion von Streifenmustern kann zyklische Muster (Rauschen) erzeugen. -
Seite 60: [Bildsperre]
Kapitel 4 Einstellungen - Menü [POSITION] [NORMAL] Die Bilder werden ohne Änderung des Seitenverhältnisses der Eingangssignale angezeigt. Das Seitenverhältnis wird automatisch auf das optimale Seitenverhältnis eingestellt, wenn eine [AUTO] Seitenverhältnismarkierung im Eingangssignal enthalten ist. Gibt Bilder mit dem angepassten Seitenverhältnis von 16:9 wieder, wenn Standard-Signale [BREITBILD] anliegen. -
Seite 61: Menü [Sprache]
Kapitel 4 Einstellungen - Menü [SPRACHE] Menü [SPRACHE] Wählen Sie auf dem Menü-Bildschirm [SPRACHE] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). f Drücken Sie as, um eine Sprache auszuwählen, und drücken Sie die Taste <ENTER>, um sie einzustellen. -
Seite 62: [Bildschirmmenü]
Die Optionen wechseln bei jeder Betätigung der Taste wie folgt: [MITTE] → [OBEN LINKS] → [OBEN RECHTS] → [UNTEN LINKS] → [UNTEN RECHTS] → [MITTE] →... [OSD-GRÖSSE] (Nur für PT-VZ570) Stellen Sie die Größe des Menübildschirms (OSD) ein. Drücken Sie as, um [BILDSCHIRMMENÜ] auszuwählen. -
Seite 63: [Hdmi-Signalpegel]
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] Drücken Sie qw, um das Element umzuschalten. [NORMAL] Verwenden Sie normalerweise diese Einstellung. [DOPPELT] Doppelte Winkelgröße (Höhe und Breite zweifach) von [NORMAL]. [WARNHINWEIS] Sie können einstellen, ob die Warnmeldung ein- oder ausgeblendet wird. Drücken Sie as, um [BILDSCHIRMMENÜ] auszuwählen. - Seite 64 Passt die vertikale Position an. Drücken Sie as, um [BILD-POSITION] auszuwählen. f Bei PT-VZ570 und PT-VW530 ist die Einstellung der [BILD-POSITION] nicht verfügbar, wenn [BILDSCHIRMFORMAT] auf [16:10] eingestellt ist. f Bei PT-VX600 ist die Einstellung der [BILD-POSITION] nicht verfügbar, wenn [BILDSCHIRMFORMAT] auf [4:3] eingestellt ist.
-
Seite 65: [Einschalt Logo]
Die Option ändert sich mit jeder Betätigung der Taste. [AUS] Deaktiviert die Startbildanzeige. [STANDARD LOGO] Zeigt das Panasonic Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Das Einschalt-Logo wird ca. 30 Sekunden lang angezeigt. -
Seite 66: [Hintergrund]
Zeigt den gesamten Projektionsbereich in Blau an. [SCHWARZ] Zeigt den gesamten Projektionsbereich in Schwarz an. [STANDARD LOGO] Zeigt das Panasonic Logo an. [LOGO BENUTZER] Zeigt ein vom Benutzer registriertes Bild an. Hinweis f Um das Bild für [LOGO BENUTZER] zu erstellen/registrieren, verwenden Sie die „Logo Transfer Software“, die auf der mitgelieferten CD-ROM enthalten ist. -
Seite 67: Verwenden Des Vorführungstimers
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] Einstellen des Rückwärtszählers. Drücken Sie as, um [VORFÜHRUNGSTIMER] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [VORFÜHRUNGSTIMER] wird angezeigt. Drücken Sie as, um [TIMER] auszuwählen. Drücken Sie qw, um die Zeit einzustellen. f Die Zeit kann in 1-Minuten-Schritten von 1 bis 180 Minuten eingestellt werden. -
Seite 68: [Weitere Funktionen]
Kapitel 4 Einstellungen - Menü [ANZEIGE OPTION] [WEITERE FUNKTIONEN] Sie können einige Bedienungsvorgänge der Menütasten über die Fernbedienungstasten ausführen. Drücken Sie as, um [WEITERE FUNKTIONEN] auszuwählen. Drücken Sie die Taste <ENTER>. f Der Bildschirm für [WEITERE FUNKTIONEN] wird angezeigt. Drücken Sie as, um die Option auszuwählen. [AUTOMATIK] Nähere Einzelheiten finden Sie unter „Verwenden der Funktion AUTOMATIK“... -
Seite 69: Menü [Projektor Einst.]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] Menü [PROJEKTOR EINST.] Wählen Sie auf dem Menü-Bildschirm [PROJEKTOR EINST.] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). f Drücken Sie nach der Auswahl der Option zum Einstellen auf asqw. -
Seite 70: [Projektor Id]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [COMPUTER2 IN] Wenn das Eingangssignal ein Computer-Signal ist. [COMPUTER1 OUT] Gibt das Signal aus, das am Anschluss <COMPUTER 1 IN> eingespeist wird. Hinweis f [COMPUTER2 AUSWAHL] ist nicht verfügbar, wenn [COMPUTER2] als Eingangsquelle ausgewählt wurde. [PROJEKTOR ID] Der Projektor verfügt über eine Einstellfunktion für die Identifikationsnummer, die bei der Benutzung mehrerer Projektoren nebeneinander verwendet werden kann, um die gleichzeitige oder individuelle Steuerung über eine Fernbedienung zu ermöglichen. -
Seite 71: [Lampenleistung]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [LAMPENLEISTUNG] Schalten Sie die Helligkeit der Lampe entsprechend der Betriebsbedingungen des Projektors oder des Zweckes um. Drücken Sie as, um [LAMPENLEISTUNG] auszuwählen. Drücken Sie qw, um das Element umzuschalten. f Die Option ändert sich mit jeder Betätigung der Taste. [NORMAL] Wählen Sie diese Einstellung, wenn eine hohe Leuchtdichte erforderlich ist. -
Seite 72: [Emulation]
[EMULATION] Wenn der Projektor von einem Computer aus über den Anschluss <SERIAL IN> gesteuert wird, stellen Sie die Verwendung der Steuerungsbefehle auf einem vorher gekauften Panasonic-Projektor ein. So kann die Steuerungssoftware eines vorhandenen Panasonic-Projektors geerbt und verwendet werden. Drücken Sie as, um [EMULATION] auszuwählen. -
Seite 73: [Funktionstasten Menü]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [FUNKTIONSTASTEN MENÜ] Die zugewiesene Funktion der Taste <FUNCTION> auf der Fernbedienung wird angezeigt. Sie können auch die zugewiesene Einstellung deaktivieren. Deaktivieren der zugewiesenen Funktion der Taste <FUNCTION> Drücken Sie as, um [FUNKTIONSTASTEN MENÜ] auszuwählen. Drücken Sie die Taste <ENTER>. -
Seite 74: Einstellen Der Audio-Eingangsauswahl
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] Aktiviert den Audio-Ausgang im Bereitschaftsmodus, wenn [BEREITSCHAFTS MODUS] [EIN] auf [NORMAL] festgelegt ist. Drücken Sie jetzt die Tasten <VOL - / VOL +>Tasten auf der Fernbedienung oder die Tasten qw auf dem Bedienfeld, um die Lautstärke zu regeln. Hinweis f Wenn [ECO MANAGEMENT] →... -
Seite 75: [Testbild]
Kapitel 4 Einstellungen - Menü [PROJEKTOR EINST.] [TESTBILD] Zeigt das im Projektor integrierte Testbild an. Die Einstellungen von Position, Größe und anderen Faktoren werden in den Testbildern nicht berücksichtigt. Achten Sie darauf, das Eingangssignal anzuzeigen, bevor Sie verschiedene Einstellungen durchführen. Drücken Sie as, um [TESTBILD] auszuwählen. -
Seite 76: Menü [Sicherheit]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Menü [SICHERHEIT] Wählen Sie auf dem Menü-Bildschirm [SICHERHEIT] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). f Wenn der Projektor zum ersten Mal verwendet wird, Anfängliches Passwort: Drücken Sie awsqawsq und drücken Sie die Taste <ENTER>. -
Seite 77: [Textausgabe]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Hinweis f Das eingegebene Passwort wird mit der Markierung „“ auf dem Bildschirm angezeigt. f Eine Fehlermeldung wird auf dem Bildschirm angezeigt, wenn das eingegebene Passwort falsch ist. Geben Sie das richtige Passwort erneut ein. f Wenn für das Sicherheitskennwort Ziffern verwendet wurden, muss das Sicherheitskennwort beim Verlust der Fernbedienung neu initialisiert werden. -
Seite 78: [Bedienelement Einst.]
Kapitel 4 Einstellungen - Menü [SICHERHEIT] Achtung f Das erste Passwort zum Zeitpunkt des Kaufes oder nach dem Ausführen von [AUSLIEFERUNGSZUSTAND] lautet „AAAA“. f Legen Sie regelmäßig ein neues Passwort fest, das schwer zu erraten ist. [BEDIENELEMENT EINST.] Aktivieren/deaktivieren Sie die Tastenbedienung auf dem Bedienfeld und der Fernbedienung. Drücken Sie as, um [BEDIENELEMENT EINST.] auszuwählen. -
Seite 79: Kapitel 4 Einstellungen - Menü [Netzwerk]
Kapitel 4 Einstellungen - Menü [NETZWERK] Menü [NETZWERK] Wählen Sie auf dem Menü-Bildschirm [NETZWERK] aus dem Hauptmenü, und wählen Sie eine Option aus dem Untermenü. Beziehen Sie sich bezüglich der Bedienung des Menübildschirms auf „Navigieren im Menü“ (x Seite 44). f Drücken Sie nach der Auswahl der Option zum Einstellen auf asqw. -
Seite 80: [Netzwerksteuerung]
Kapitel 4 Einstellungen - Menü [NETZWERK] Wählen Sie mit den Tasten as [JA] aus, und drücken Sie anschließend auf <ENTER>. f Wenn die Änderung des Namens abgebrochen werden soll, wählen Sie [NEIN], und drücken Sie die Taste <ENTER>. Hinweis f [Name ] ( ist eine 4-stellige Zahl) wird festgelegt, bevor der Projektor das Werk verlässt. [NETZWERKSTEUERUNG] Richten Sie diese Option ein, wenn Sie den Projektor mit einem über das Netzwerk verbundenen Computer steuern wollen. -
Seite 81: Netzwerkverbindungen
Kapitel 4 Einstellungen - Menü [NETZWERK] Netzwerkverbindungen Der Projektor besitzt eine Netzwerkfunktion und die folgenden Bedienungen sind vom Computer aus mit der Webbrowser- Steuerung möglich. f Einstellung und Anpassung des Projektors. f Anzeige des Projektorstatus. f Übertragung einer E-Mail-Nachricht, wenn es ein Problem mit dem Projektor gibt. Der Projektor unterstützt „Crestron Connected™“... -
Seite 82: Computer-Einstellung
Geben Sie die IP-Adresse des Projektors in das URL-Eingabefeld des Webbrowsers ein. Geben Sie Ihren „User name“ und das „Password“ ein. f Die werksseitige Standardeinstellung des Benutzernamens lautet user1 (Benutzerrechte)/admin1 (Administratorrechte) und das Passwort lautet panasonic (Kleinschreibung). 82 - DEUTSCH... -
Seite 83: Beschreibung Aller Optionen
Kapitel 4 Einstellungen - Menü [NETZWERK] Klicken Sie auf [OK]. f Die Seite [Projector status] wird angezeigt. Hinweis f Wenn Sie einen Webbrowser verwenden, um den Projektor zu steuern, stellen Sie [NETZWERKSTEUERUNG] in [NETZWERK] auf [EIN] (x Seite 80). f Führen Sie keine Einstellung oder gleichzeitige Steuerung, indem Sie verschiedene Webbrowser starten. Den Projektor nicht von mehreren Computern steuern oder einstellen. - Seite 84 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für [Projector status] Klicken Sie auf [Status] → [Projector status]. Zeigt den Status des Projektors für die folgenden Elemente an. 1 [PROJECTOR TYPE] 9 [VOLUME] Zeigt den Projektortyp an. Zeigt den Lautstärke-Status an. 2 [PROJECTOR NAME] 10 [INPUT] Zeigt den Namen des Projektors an.
-
Seite 85: Seite Für [Network Status]
Kapitel 4 Einstellungen - Menü [NETZWERK] r [FAILED] (fehlerhafte) Elemente, die angezeigt werden, wenn ein Problem aufgetreten ist Parameter Beschreibung Im Lüfter oder seinem Antriebsschaltkreis ist ein Problem aufgetreten. [FAN] Wenden Sie sich an Ihren Fachhändler. [FAN(INTAKE1)] Im Ansauglüfter 1 sind Störungen aufgetreten. [FAN(INTAKE2)] Im Ansauglüfter 2 sind Störungen aufgetreten. -
Seite 86: Seite Für [Advanced Control]
Kapitel 4 Einstellungen - Menü [NETZWERK] 1 [INPUT] 4 [AV MUTE] Schaltet das Eingangssignal um. Schaltet zwischen aktivierter/deaktivierter Stummschaltung um. 2 [VOLUME] 5 [POWER] Zum Anpassen der Lautstärke. Schaltet das Gerät ein/aus. 3 [PICTURE MODE] Wechselt den Bildmodus. 6 [CLOSED CAPTION] Wechselt den Untertitelmodus. - Seite 87 Kapitel 4 Einstellungen - Menü [NETZWERK] Kabel-Netzwerk 1 [DHCP ON], [DHCP OFF] 6 [DNS2] Um die DHCP-Client-Funktion zu aktivieren, Geben Sie die Server-Adresse für DNS2 ein. setzen Sie die Einstellung auf [DHCP ON]. Zulässige Zeichen für die Eingabe der DNS2-Server-Adresse 2 [IP ADDRESS] (sekundär): Geben Sie die IP-Adresse ein, wenn Sie keinen...
-
Seite 88: Seite Für [Ping Test]
Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für [Ping test] Auf dieser Seite können Sie überprüfen, ob das Netzwerk mit dem E-Mail-Server, POP-Server, DNS-Server usw. verbunden ist. Klicken Sie auf [Detailed set up] → [Ping test]. 1 [Input IP address] 3 Anzeigebeispiel für eine erfolgreiche Verbindung Geben Sie die IP-Adresse des Servers ein, der getestet 4 Anzeigebeispiel für eine fehlgeschlagene Verbindung... -
Seite 89: Seite Für [Authentication Set Up]
Kapitel 4 Einstellungen - Menü [NETZWERK] 7 [E-MAIL ADDRESS 1]/[E-MAIL ADDRESS 2] [LAMP RUNTIME]: Geben Sie die E-Mail-Adresse ein, an welche die Meldung Eine E-Mail-Nachricht wird gesendet, wenn die gesendet werden soll. Lassen Sie [E-MAIL-ADDRESS 2] verbleibende Lampennutzungsdauer, den im rechten leer, wenn keine zwei E-Mail-Adressen benötigt werden. -
Seite 90: Inhalt Der Gesendeten E-Mail
Kapitel 4 Einstellungen - Menü [NETZWERK] Inhalt der gesendeten E-Mail Beispiel der gesendeten E-Mail, wenn E-Mail eingestellt ist Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-VX600 Serial No... -
Seite 91: Seite Für [Command Port Set Up]
Kapitel 4 Einstellungen - Menü [NETZWERK] Beispiel einer E-Mail, wenn ein Fehler aufgetreten ist Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type : PT-VX600 Serial No : SH1234567 ----- check system ----- INTAKE AIR TEMPERATURE... - Seite 92 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite für [ECO management set up] Einstellungen, die sich auf die Funktion ECO Management des Projektors beziehen, können vorgenommen werden. Klicken Sie auf [Detailed set up] → [ECO management set up]. 1 [LAMP POWER] 5 [AV MUTE DETECTION] Wählt die Einstellung [LAMPENLEISTUNG].
- Seite 93 Kapitel 4 Einstellungen - Menü [NETZWERK] [Administrator]-Konto 1 [Account] [Password]: Zeigt das zu ändernde Konto an. Geben Sie das gewünschte neue Passwort ein. (Bis zu 16 Zeichen als Single-Byte) 2 [Current] [Password (Retype)]: [User name]: Geben Sie das gewünschte neue Passwort erneut ein. Geben Sie den Benutzernamen vor der Änderung ein.
-
Seite 94: [Change Password] (Für Benutzerrechte)
Kapitel 4 Einstellungen - Menü [NETZWERK] [Change password] (Für Benutzerrechte) Unter den Benutzerrechten ist nur die Änderung des Passworts aktiviert. 1 [Old Password] 3 [Retype] Geben Sie das aktuelle Passwort ein. Geben Sie das gewünschte neue Passwort erneut ein. 2 [New Password] 4 [OK] Geben Sie das gewünschte neue Passwort ein. - Seite 95 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite [Tools] Klicken Sie auf der Steuerseite auf [Tools]. 1 [Control System] [DHCP] Nehmen Sie die Einstellungen vor, die für Zeigt die aktuelle Einstellung an. die Kommunikation des Projektors mit dem [IpAddress] anzuschließenden Controller erforderlich sind. Zeigt die aktuelle Einstellung an.
- Seite 96 Kapitel 4 Einstellungen - Menü [NETZWERK] Seite [Help] Klicken Sie auf der Steuerseite auf [Help]. Das Fenster [Help Desk] erscheint. 1 [Help Desk] Zum Senden/Empfangen von Nachrichten an einen/von einem Administrator, der Crestron Connected™ verwendet. 96 - DEUTSCH...
-
Seite 97: Kapitel 5 Wartung
Wartung Kapitel 5 Dieses Kapitel beschreibt Prüfungsverfahren bei Problemen, der Wartung und dem Austausch der Einheiten. DEUTSCH - 97... -
Seite 98: Anzeige Für Lampe Und Temperatur
Kapitel 5 Wartung - Anzeige für Lampe und Temperatur Anzeige für Lampe und Temperatur Wenn eine Anzeigelampe aufleuchtet Wenn ein Problem innerhalb des Projektors auftreten sollte, werden Sie durch die Lampenanzeige <LAMP> und die emperaturanzeige <TEMP> durch Leuchten oder Blinken informiert. Überprüfen Sie den Status der Anzeigen und beheben Sie die angezeigten Probleme wie folgt. -
Seite 99: Wartung/Austausch
Kapitel 5 Wartung - Wartung/Austausch Wartung/Austausch Vor der Wartung/dem Ersatz f Achten Sie darauf, dass der Strom vor der Wartung oder dem Austausch der Einheit ausgeschaltet wird (x Seite 36). f Befolgen Sie beim Ausschalten des Projektors das unter „Ausschalten des Projektors“ (x Seite 36) beschriebene Verfahren. Wartung Außengehäuse Wischen Sie Schmutz und Staub mit einem weichen, trockenen Tuch ab. -
Seite 100: Lampeneinheit
Kapitel 5 Wartung - Wartung/Austausch Nehmen Sie die Luftfiltereinheit ab. f Halten Sie die Lasche auf der linken Seite der Luftfiltereinheit und ziehen Sie sie in Richtung des Pfeils heraus. f Nach dem Entfernen der Luftfiltereinheit entfernen Sie Fremdkörper und Staub aus dem Luftfilterfach und der Lufteinlassöffnung des Projektors, falls vorhanden. -
Seite 101: Austauschen Der Lampeneinheit
Die Lampe enthält Quecksilber. Wenden Sie sich zur korrekten Entsorgung gebrauchter Lampeneinheiten an Ihre örtliche Verwaltung oder Ihren Händler. Achtung f Panasonic übernimmt keine Verantwortung für mögliche Schäden oder Funktionsstörungen des Produktes, die durch die Verwendung von Lampeneinheiten entstehen, die nicht durch Panasonic hergestellt wurden. Verwenden Sie nur spezifizierte Lampen. - Seite 102 Kapitel 5 Wartung - Wartung/Austausch Schalten Sie den Projektor entsprechend der Anleitung unter „Ausschalten des Projektors“ aus. (x Seite 36). Ziehen Sie den Netzstecker aus der Netzsteckdose. f Warten Sie mindestens 1 Stunde und stellen Sie sicher, dass die Lampeneinheit und ihre Umgebung kühl sind. Verwenden Sie einem Kreuzschlitz-Schraubendreher, um die Befestigungsschraube der Lampenabdeckung (×1) zu lösen, bis sie sich frei dreht, und entfernen Sie dann die Lampenabdeckung.
-
Seite 103: Fehlerbehebung
Kapitel 5 Wartung - Fehlerbehebung Fehlerbehebung Überprüfen Sie folgende Punkte. Schlagen Sie sich für Einzelheiten auf den entsprechenden Seiten nach. Problem Ursache Referenzseite f Das Netzkabel ist möglicherweise nicht richtig angeschlossen. f An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet f Der Schutzschalter wurde ausgelöst. -
Seite 104: Kapitel 6 Anhang
Anhang Kapitel 6 Dieses Kapitel beschreibt Spezifikationen und den Kundendienst für den Projektor. 104 - DEUTSCH... -
Seite 105: Technische Informationen
11 12 21 31 32 INST? Eingangsauswahlliste Abfrage des Gibt den Namen aus, der unter [NAMEN ÄNDERN] von NAME? ××××× Projektornamens [NETZWERK] Abfrage des INF1? Panasonic Gibt den Herstellernamen aus. Herstellernamens VZ570 Abfrage des INF2? VW530 Gibt den Modellnamen aus. Modellnamens VX600 Abfrage sonstiger INF0? ×××××... -
Seite 106: Pjlink Sicherheitsautorisierung
„xxxxxx:yyyyy:zzzzzzzz“ xxxxxx: Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy: Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz: 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungsverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen. -
Seite 107: Fehlerrückmeldung
Kapitel 6 Anhang - Technische Informationen r Fehlerrückmeldung Zeichenfolge Einzelheiten Abschlusszeichen „ERR1“ Unbestimmter Steuerungsbefehl „ERR2“ Außerhalb des Parameterbereichs „ERR3“ Besetzt-Status oder keine Annahmeperiode (CR) Nachricht „ERR4“ Auszeit oder keine Annahmeperiode 0x0d „ERR5“ Falsche Datenlänge „ERRA“ Passwort stimmt nicht überein Datenlänge 4 Bytes ―... -
Seite 108: Anschluss
Kapitel 6 Anhang - Technische Informationen <SERIAL IN>-Anschluss Der <SERIAL IN>-Anschluss des Projektors entspricht RS-232C, sodass der Projektor an einen Computer angeschlossen und darüber gesteuert werden kann. Anschließen Anschlüsse am Projektor Computer D-Sub-Buchse, 9-polig (weiblich) D-Sub-Stecker, 9-polig (männlich) Verbindungskabel (ungekreuzt) Stiftbelegungen und Signalnamen D-Sub-Buchse, 9-polig (weiblich) Stiftnr. -
Seite 109: Grundformat (Mit Unterbefehl)
Kapitel 6 Anhang - Technische Informationen Grundformat Die Übertragung vom Computer startet mit STX und wird dann mit dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie die Parameter entsprechend den Details der Steuerung hinzu. ID-Bezeichnung ZZ, 01 bis 06 (2 Bytes) Doppelpunkt Semikolon... -
Seite 110: Bedienfunktionen Von [Menu-Passwort]
Kapitel 6 Anhang - Technische Informationen Kabelspezifikationen [Bei Anschluss an einen Computer] Computer Projektor (Technische Daten (Anschluss <SERIAL IN>) des Datenendgeräts) Steuerungsbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung. r Projektor-Steuerungsbefehl Befehl Bedeutung Parameter/Ausgabezeichenfolge Bemerkungen Strom ein Um zu überprüfen, ob der Strom eingeschaltet... -
Seite 111: Liste Der Kompatiblen Signale
Kapitel 6 Anhang - Technische Informationen Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. f Folgende Symbole zeigen Formate an. g V: VIDEO g R: RGB g Y: YC g H: HDMI Abtastfrequenz PnP* Bildschirmauflösung Pixelfrequenz... - Seite 112 *7 Nur für PT-VZ570 Hinweis f Die Anzahl der Anzeigepixel beträgt 1 920 x 1 200 für PT-VZ570 und 1 280 x 800 für PT-VW530 sowie 1 024 x 768 für PT-VX600. Ein Signal mit einer anderen Auflösung kann projiziert werden, nachdem die Auflösung so geändert wurde, dass sie der Projektoranzeige entspricht.
-
Seite 113: Technische Daten
Die Spezifikationen dieses Projektors sind wie folgt. AC 120 V, 50/60 Hz (für Nordamerika) Stromversorgung AC 100-240 V, 50/60 Hz (für andere Länder) 372 W (3,5 A) (für Nordamerika) PT-VZ570 378 W (4,3-1,7 A) (für andere Länder) PT-VW530, 356 W (3,3 A) (für Nordamerika) PT-VX600 362 W (4,1-1,6 A) (für andere Länder) - Seite 114 Kapitel 6 Anhang - Technische Daten PT-VZ570, 16:10 PT-VW530 Bildseitenverhältnis PT-VX600 Projektionsschema FRONT/TISCH, FRONT/DECKE, RÜCK/TISCH, RÜCK/DECKE (Menüeinstellungssystem) Lautsprecher 1 (4,0 cm, rund) Maximal nutzbare 10 W Lautstärkeleistung 1 Stück, High-Density-D-Sub 15 p (weiblich) [RGB-Signal] 0,7 V [p-p] 75 Ω (Wenn G-SYNC: 1,0 V [p-p] 75 Ω) HD/SYNC TTL hohe Impedanz, kompatibel mit automatischer positiver/ negativer Polarität...
-
Seite 115: Abmessungen
Kapitel 6 Anhang - Abmessungen Abmessungen <Einheit: mm (Zoll)> 389,0 (15-5/16") 104,6 (4-1/8") 337,0 (13-9/32") 250,0 (9-27/32") Tatsächliche Abmessungen können abweichen. DEUTSCH - 115... -
Seite 116: Sicherheitsregeln Betreffend Aufhängevorrichtung
Wir übernehmen keinerlei Verantwortung für Schäden am Projektor, die sich aus der Verwendung einer Aufhängevorrichtung ergeben, der nicht von Panasonic hergestellt wurde, oder die sich aus einem nicht geeigneten Installationsort ergeben, auch wenn die Garantiezeit des Projektors noch nicht abgelaufen ist. -
Seite 117: Index
Kapitel 6 Anhang - Index Index Tasten <D.ZOOM +/-> Fernbedienung ... . 17, 40 Abmessungen ....115 Lampenanzeige . - Seite 118 Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ Web Site: http://panasonic.net/avc/projector/ © Panasonic Corporation 2013 © Panasonic Corporation 2014...
