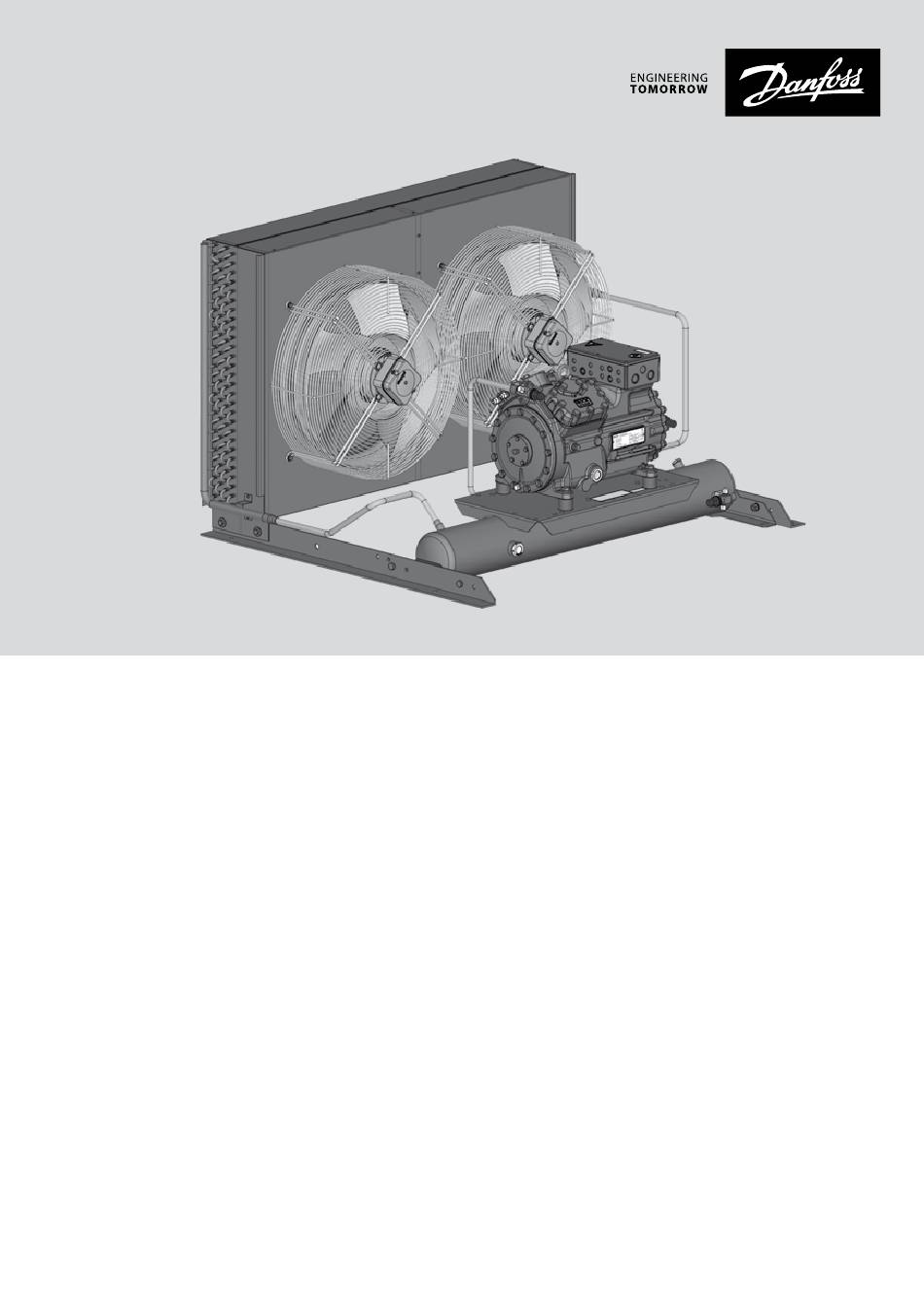

- Seite 1 Verflüssigungssätze ® BOCK Betriebsanleitung Operating guide Guide d’utilisation...
- Seite 3 Verflüssigungssätze ® BOCK Betriebsanleitung SHA(X)22e...L SHG(X)12P..L SHG(X)44e...L SHA(X)34e...L SHG(X)22e...L SHG(X)56e...L SHA(X)44e...L SHG(X)34e...L SHG(X)66e...L SHGZ(X)7...L Originalanleitung AQ450636150500de-000301...
-
Seite 4: Zu Dieser Anleitung
Beachten Sie die Sicherheitshinweise in dieser Montageanleitung und in der des Verdichters. Die Montageanleitungen zusammen mit der Anlage, in die dieser Verflüssigungssatz eingebaut wird, an den Endkunden weitergeben. Beachten Sie auch die weiteren Dokumentationen, die diesem Verflüssigungssatz beiliegen. 2 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... -
Seite 5: Inhaltsverzeichnis
01.07.2016 nur noch Geräte vertrieben werden, die bestimmte Mindestanforderungen an Effi- zienz erfüllen. Diese Mindesteffizienzanforderung muss mit einem Zertifikat dokumentiert werden. Das passende Zertifikat für Ihren Verflüssigungssatz können Sie in unserer Auslegungssoftware (VAP) im Internet unter http://vap.bock.de/stationaryapplication/ erstellen. AQ450636150500de-000301 | 3 © Danfoss | Climate Solutions | 2023.08... -
Seite 6: Sicherheit
Sowie Berufe mit vergleichbarer Ausbildung, die dazu befähigen, Anlagen der Kälte- und Klimatechnik zusammenzubauen, zu instal- lieren, zu warten und zu reparieren. Es müssen auszuführende Arbeiten beurteilt und mögliche Gefahren erkannt werden können. 4 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... -
Seite 7: Sicherheitshinweise
Gesamtanlage, in die sie integriert wurde, den gesetzlichen Vorschriften entsprechend geprüft und abgenommen wurden. Es dürfen nur Kältemittel verwendet werden, die im Internet unter http://vap.bock.de/stationaryapplication/ freigegeben sind. Jegliche andere Nutzung der Verflüssigungssätze ist unzulässig! AQ450636150500de-000301 | 5 © Danfoss | Climate Solutions | 2023.08... -
Seite 8: Produktbeschreibung

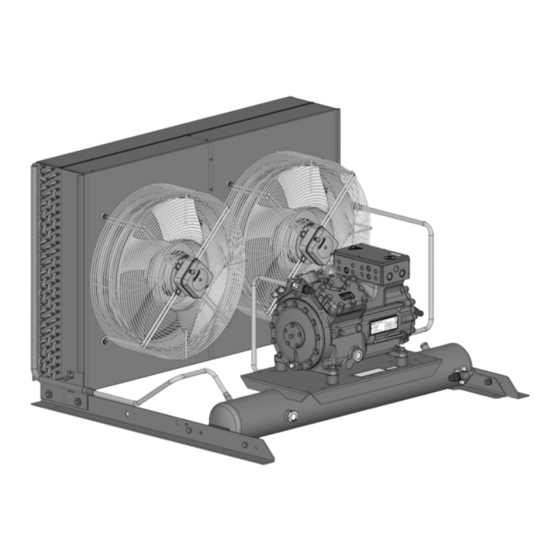

2 | Produktbeschreibung 2.1 Kurzbeschreibung Verflüssigungssatz mit stehendem Sammler Verflüssiger Kältemittel- sammler Verdichter Verflüssigungssatz mit liegendem Sammler Verflüssiger Verdichter Kältemittelsammler Maße und Anschlüsse finden Sie im Kapitel 7 6 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... -
Seite 9: Typschild
3 e 380- Luftgekühlt Motorvariante Polzahl Hubraum e-Serie Zylinderzahl Baugröße Ölfüllung ² Baureihe ¹ HG - Hermetic Gas-Cooled (sauggasgekühlt) ¹ X - Esterölfüllung ² S - Stärkerer Motor L = Luftgekühlter Verflüssigungssatz AQ450636150500de-000301 | 7 © Danfoss | Climate Solutions | 2023.08... -
Seite 10: Einsatzbereiche
Transport vorzugsweise mit Gabelstapler, alternativ auf Palette verschraubt Ausreichend Freiraum für Wartungsarbeiten vorsehen. Abstand Wand - Verflüssiger mindestens 300 mm. Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn- barer Umgebung betreiben. 8 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... -
Seite 11: Wartung
Reinigung: Ein verschmutzter Verflüssiger führt zu Leistungseinbußen! Daher monatliche Sichtkontrolle und gegebenenfalls Reinigung des Verflüssigers durchführen. Wir empfehlen, die Reinigung mit Druckluft und einem weichen Besen durchzuführen. Weitere Wartungsarbeiten gemäß Montageanleitung des Verdichters. AQ450636150500de-000301 | 9 © Danfoss | Climate Solutions | 2023.08... -
Seite 12: Technische Daten
SHG34e/380-4 SL 2 x 2,60 2 x 550 10400 14,0 SHG44e/475-4 L 2 x 2,60 2 x 550 10400 14,0 SHG44e/475-4 SL 4 x 2,60 4 x 550 19700 14,0 10 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... - Seite 13 SHGZ7/1620-4 L 4 x 2,60 4 x 550 20000 35,0 SHGZ7/1860-4 L 4 x 2,60 4 x 550 20000 35,0 SHGZ7/2110-4 L 4 x 2,60 4 x 550 20000 35,0 AQ450636150500de-000301 | 11 © Danfoss | Climate Solutions | 2023.08...
- Seite 14 SHA44e/475-4 L 2 x 2,60 2 x 550 10400 14,0 SHA44e/565-4 L 2 x 2,60 2 x 550 10400 14,0 SHA44e/655-4 L 4 x 2,60 4 x 550 19700 23,0 12 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08...
-
Seite 15: Maße Und Anschlüsse
1086 1060 SHG12P/75-4 SL 1086 1060 SHG12P/90-4 L 1086 1060 SHG12P/90-4 SL 1086 1060 SHG12P/110-4 L 1086 1060 SHG12P/110-4 SL 1086 1060 SHG22e/125-4 L 1086 1060 SHG22e/125-4 SL 1086 1060 AQ450636150500de-000301 | 13 © Danfoss | Climate Solutions | 2023.08... - Seite 16 SHG66e/1750-4 L 1251 1140 1606 1075 SHG66e/2070-4 L 1251 1140 1606 1075 SHGZ7/1620-4 L 1251 1140 1606 1225 SHGZ7/1860-4 L 1251 1140 1606 1225 SHGZ7/2110-4 L 1251 1140 1606 1225 14 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08...
- Seite 17 1060 SHA34e/255-4 L 1086 1060 SHA34e/315-4 L 1086 1060 SHA34e/380-4 L 1208 1140 1043 SHA44e/475-4 L 1224 1140 1043 SHA44e/565-4 L 1224 1140 1043 SHA44e/655-4 L 1243 1140 1306 1043 AQ450636150500de-000301 | 15 © Danfoss | Climate Solutions | 2023.08...
-
Seite 18: Anschlüsse
54 / 2 22 / NPTF SHG56e/995-4 L 54 / 2 22 / NPTF SHG56e/995-4 SL 54 / 2 22 / NPTF SHG56e/1155-4 L 54 / 2 22 / NPTF SHG56e/1155-4 SL 16 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08... - Seite 19 Y1 = Anschluss Flüssigkeitsseite, absperrbar SV = Saugabsperrventil Y2 = Anschluss Flüssigkeitsseite, nicht absperrbar FLA = Flüssigkeitsaustritt = Anschluss Sicherheitsventil 1 Weitere Verdichteranschlüsse entnehmen Sie bitte der Montageanleitung des Verdichters. AQ450636150500de-000301 | 17 © Danfoss | Climate Solutions | 2023.08...
- Seite 20 18 | AQ450636150500de-000301 © Danfoss | Climate Solutions | 2023.08...
