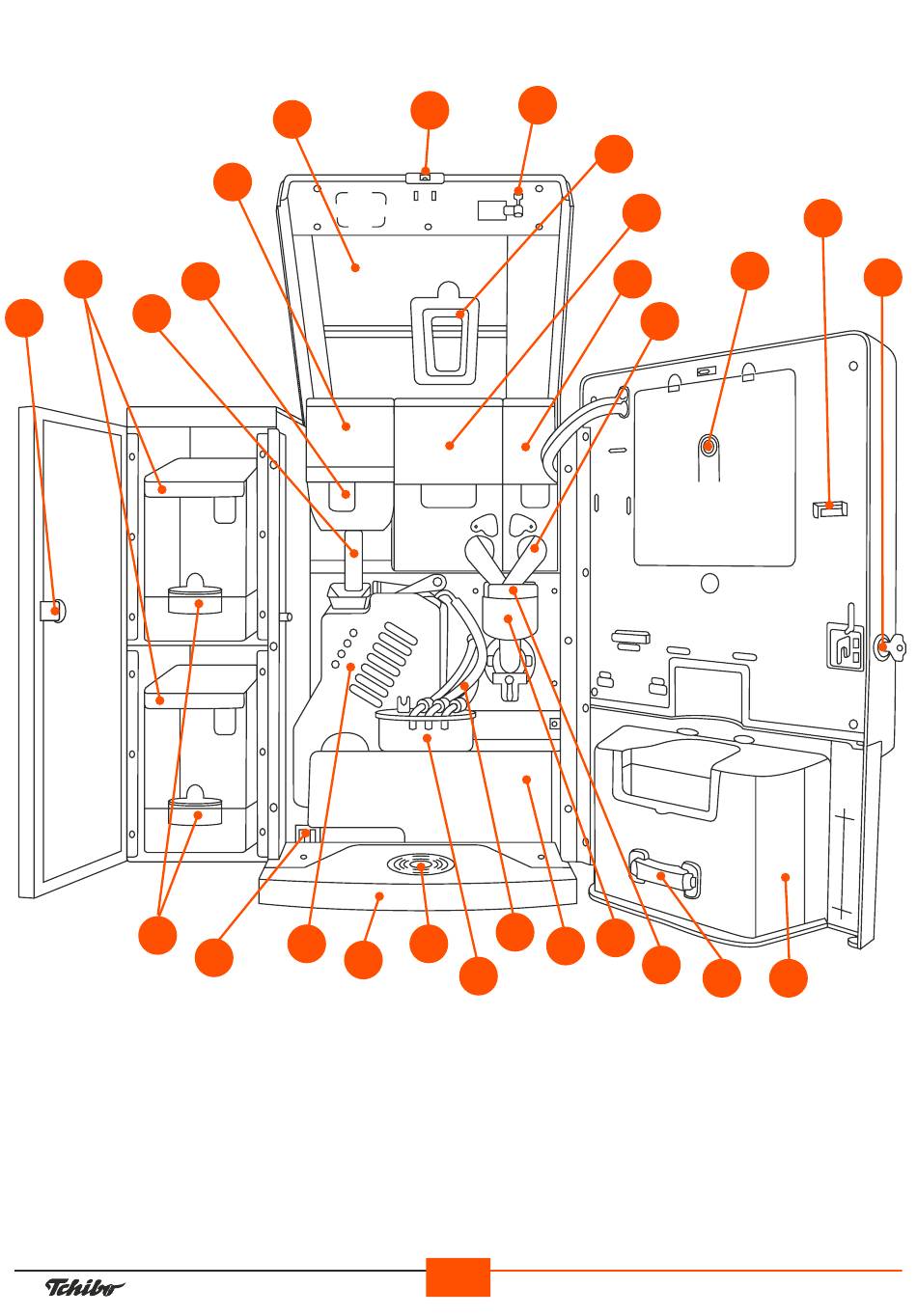

Bezeichnung der Bauteile
2
3
1
16
1 = Türschloss Wassertankmodul
2 = Wassertankbehälter
3 = Kaffeemehltrichter
4 = Verschlussriegel Kaffeebohnenbehälter
5 = Kaffeebohnenbehälter
6 = Gerätedeckel klappbar
7 = Türkontaktschalter
8 = Türkontaktschlüssel
9 = Blindklappe
Coffea Compact Kaffeemaschine
6
5
4
18
17
19
10 = Produktbehälter breit (Topping)
11 = Produktbehälter schmal (Kakao)
12 = Produktrutsche
13 = Servicetaste
14 = Einschub für FlashCard
15 = Türschloss Kaffeemaschine
16 = Wasserfilterkartuschen
17 = Kontakte für „Tropfschale voll"
18 = Kaffeebrüher
8
7
22
23 24
20
21
2
Reinigungs- und Service- Handbuch
9
10
13
11
12
25
26 27
19 = Tropfschale
20 = Tropfgitter für Tropfschale
21 = Auslaufhalterung
22 = Auslaufschläuche
23 = Kaffeesatzbehälter
24 = Mischschale
25 = Dampfabsaugkanal
26 = Halterung Tassentisch
27 = Produktausgabe innen
