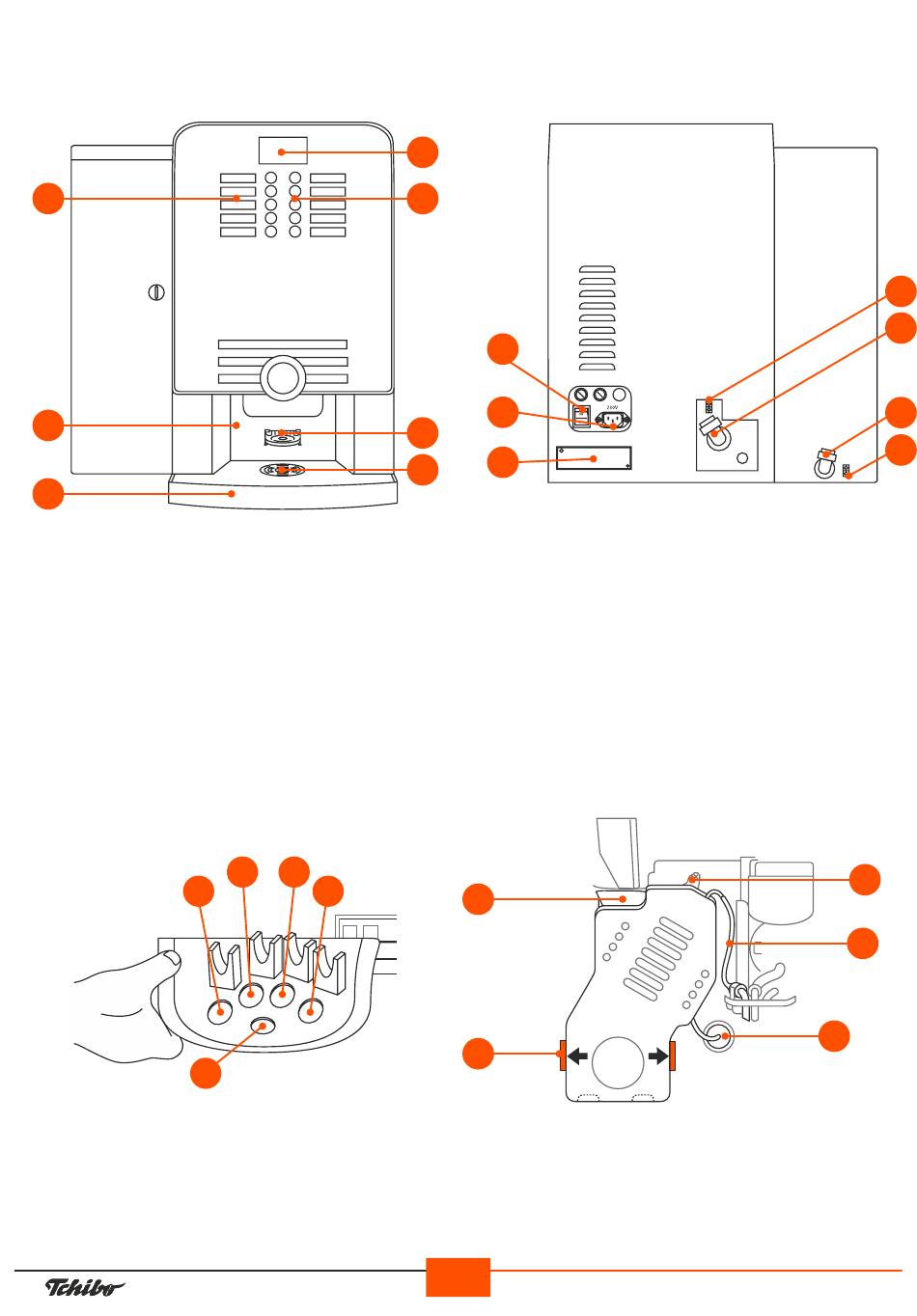

Bezeichnung der Bauteile
Vorne außen:
28
29
19
28 = Produktbeschilderung
29 = Produktausgabebereich
30 = Display
31 = Wahltastatur
32 = Tassentisch
19 = Tropfschale
20 = Tropfgitter für Tropfschale
Auslaufhalterung und Kaffeebrüher
Anordnung der Auslaufschläuche:
40
44
40 = nicht belegt
41 = Teewasserschlauch
42 = Kaffeebrüherschlauch
43 = Mischschalenschlauch
44 = nicht belegt
Coffea Compact Kaffeemaschine
41
42
43
Hinten außen:
30
31
33
34
32
35
20
33 = Netzschalter (Hauptschalter)
34 = Buchse für Netzkabel
35 = Abdeckung für Boilerentleerung
36 = 24V Anschluss für Wassermodul
37 = Wassereingang Einlassventil
38 = Anschluss Wasserausgang
39 = 24V Anschluss Wassertank
Kaffeebrüher:
45
46
45 = Brühertrichter
46 = Brüherführung (links und rechts)
47 = Brüherverriegelung
48 = Brüherauslaufschlauch
49 = Brüherzulaufschlauch
3
Reinigungs- und Service- Handbuch
36
37
38
39
47
48
49
