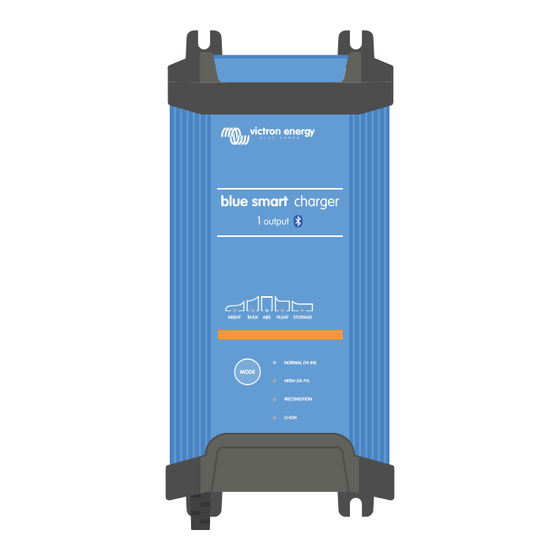

Victron energy Blue Smart IP22 Charger Serie Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für Blue Smart IP22 Charger Serie:
Verwandte Anleitungen für Victron energy Blue Smart IP22 Charger Serie
Inhaltszusammenfassung für Victron energy Blue Smart IP22 Charger Serie

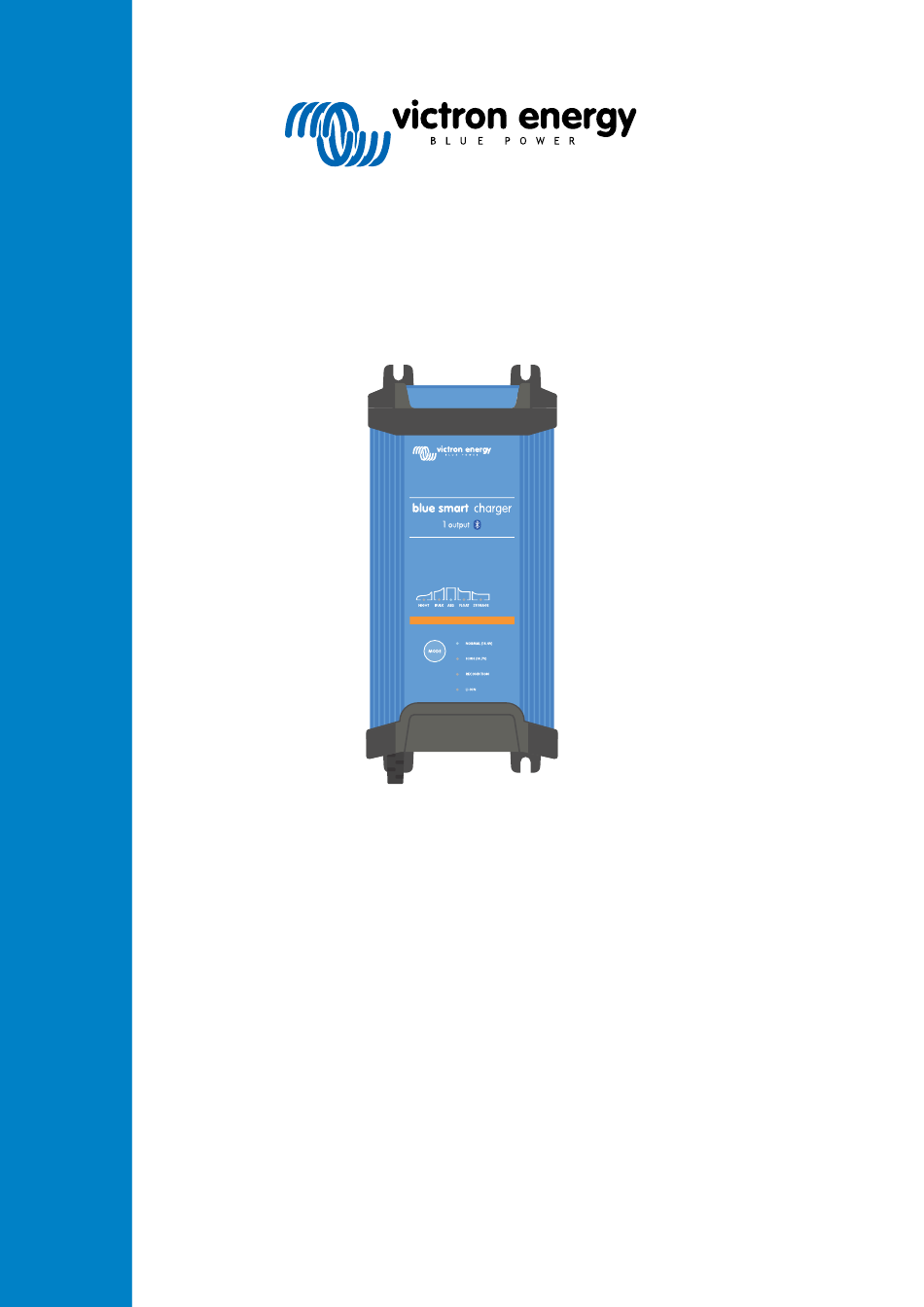

- Seite 1 DEUTSCH Blue Smart IP22 Charger 12/15, 12/20, 12/30, 24/8, 24/12, 24/16 | 1 & 3 Output | 120V Rev. 02 - 03/2024 Diese Anleitung ist auch im HTML5-Format verfügbar.
- Seite 2 Blue Smart IP22 Charger Inhaltsverzeichnis 1. Sicherheitshinweise ......................... 1 1.1. Ergänzung zur UL-Konformität – WICHTIGE SICHERHEITSHINWEISE ..........3 2. Schnellstartanleitung ........................ 6 3. Eigenschaften ......................... 9 4. Betrieb ..........................11 4.1. Ladealgorithmus ......................11 4.2. Lademodi ........................13 4.2.1. Ladespannung ....................13 4.2.2.
- Seite 3 Blue Smart IP22 Charger 8.4. Stromversorgungsmodus ....................66 9. Technische Angaben ......................67 10. Gewährleistung ........................69 11. Einhaltung .......................... 70...
- Seite 4 Blue Smart IP22 Charger 1. Sicherheitshinweise WARNHINWEIS: ALLE SICHERHEITSHINWEISE SORGFÄLTIG LESEN UND BEFOLGEN • Lesen Sie das Handbuch sorgfältig durch, bevor Sie das Ladegerät installieren und in Betrieb nehmen; bewahren Sie das Handbuch zum späteren Nachschlagen an einem sicheren Ort auf. •...
- Seite 5 Blue Smart IP22 Charger Lesen Sie die Anweisungen und Spezifikationen des Batterieherstellers, um die Eignung der Batterie für die Verwendung mit diesem Ladegerät sicherzustellen und die empfohlenen Ladeeinstellungen zu bestätigen. Die integrierten Lademodi (ausgewählt über das Ladegerät oder Bluetooth) in Kombination mit der adaptiven Ladelogik sind für die meisten gängigen Batterietypen geeignet, z.
- Seite 6 Modelle des Blue Smart-Ladegeräts. Schützen Sie das Ladegerät vor Regen und Schnee. Die Verwendung von Zubehör, das nicht von Victron Energy empfohlen oder verkauft wird, kann zu Feuer-, Stromschlag- oder Verletzungsgefahr für Personen führen. Um das Risiko einer Beschädigung des Steckers und des Kabels zu verringern, ziehen Sie beim Abziehen des Ladegeräts am Stecker und nicht am Kabel.
- Seite 7 Blue Smart IP22 Charger 12. VORBEREITUNG ZUM AUFLADEN Falls es notwendig sein sollte, die Batterie vor dem Aufladen aus einem Fahrzeug zu entfernen, nehmen Sie immer zuerst die geerdete Klemme von der Batterie ab. Achten Sie darauf, dass alle Zubehörteile in den Fahrzeugen ausgeschaltet sind, um einen Lichtbogen zu vermeiden.
- Seite 8 Blue Smart IP22 Charger 16. BEFOLGEN SIE DIESE SCHRITTE, WENN SICH DIE BATTERIE AUSSERHALB DES FAHRZEUGS BEFINDET. EIN FUNKE IN DER NÄHE DER BATTERIE KANN EINE EXPLOSION DER BATTERIE VERURSACHEN. SO VERRINGERN SIE DAS RISIKO VON FUNKENBILDUNG IN DER NÄHE DER BATTERIE: Überprüfen Sie die Polarität der Batteriepole.
- Seite 9 Blue Smart IP22 Charger 2. Schnellstartanleitung Befestigen Sie das Blue Smart IP22 Charger senkrecht (mit den Anschlüssen nach unten) auf einem nicht brennbaren Untergrund; sichern Sie es mithilfe der 4 Befestigungslöcher am Sockel. Achten Sie darauf, dass unter und über dem Ladegerät ein Freiraum von mindestens 10 cm für die Luftzirkulation/Kühlung zur Verfügung stehen muss.
- Seite 10 Blue Smart IP22 Charger Wählen Sie den Lademodus und die Ladestrombegrenzung, die für den Typ und die Kapazität der Batterie am besten geeignet sind. Einrichtung mit dem Ladegerät: Wählen Sie den am besten geeigneten Modus aus den integrierten Ladevoreinstellungen (Normal, Normal + Wiederherstellung, Hoch, Hoch + Wiederherstellung oder Lithium-Ionen), indem Sie die MODE-Taste am Ladegerät kurz betätigen, um die einzelnen Optionen zu durchlaufen.
- Seite 11 Blue Smart IP22 Charger Einrichtung über Bluetooth: Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z. B. eines Mobiltelefons oder Tablets) die VictronConnect-App und suchen Sie auf der Seite LOCAL (Örtlich) nach dem Blue Smart IP22 Charger. Stellen Sie anschließend eine Verbindung zum Gerät her (der standardmäßige Bluetooth-PIN-Code lautet 000000). Wählen Sie das Symbol „Einstellungen“...
- Seite 12 Blue Smart IP22 Charger 3. Eigenschaften Bluetooth-Einrichtung und -Überwachung (mit VictronConnect) Die Ladegeräte verfügen über integriertes Bluetooth, was eine schnelle und einfache Einrichtung, erweiterte Konfiguration und umfassende Überwachung und Firmware-Updates über die VictronConnect-App und ein Bluetooth-fähiges Gerät (z. B. ein Mobiltelefon oder Tablet) ermöglicht. Kompatibel mit VE.Smart-Network Mit der VE.Smart Networking-Funktion können mehrere Ladegeräte gemeinsam und synchronisiert geladen werden und genaue Daten über Batteriespannung (Volt-Messung), Ladestrom (Strommessung) und Batterietemperatur...
- Seite 13 Blue Smart IP22 Charger Wiederherstellungsphase Eine optionale Phase, die den Abbau von Bleisäurebatterien aufgrund von Sulfatierung teilweise wiederherstellen/umkehren kann; typischerweise verursacht durch unzureichende Ladung oder wenn die Batterie in einem tief entladenen Zustand belassen wird. m. Konfigurierbarer Ausgangsstrom Eine vollständig konfigurierbare Einstellung, die den maximalen Ladestrom auf ein niedrigeres Niveau begrenzt. Dies ist von Vorteil, wenn Sie Batterien mit geringerer Kapazität mit einem Hochstrom-Ladegerät laden.
- Seite 14 Blue Smart IP22 Charger 4. Betrieb 4.1. Ladealgorithmus Bei der Blue Smart IP22 Charger-Reihe handelt es sich um intelligente mehrstufige Batterieladegeräte, die speziell entwickelt wurden, um jeden Aufladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. Der mehrstufige Ladealgorithmus umfasst die unten beschriebenen einzelnen Ladephasen: Konstantstrom Die Batterie wird mit maximalem Ladestrom geladen, bis die Spannung auf die konfigurierte Absorptionsspannung ansteigt.
- Seite 15 Blue Smart IP22 Charger Die LEDs zeigen den aktiven Ladezustand an; siehe die Abbildung unten: Alternativ kann ein Bluetooth-fähiges Gerät (z. B. ein Mobiltelefon oder ein Tablet) mit der VictronConnect App verwendet werden, um den aktiven Ladezustand anzuzeigen. Weitere Informationen finden Sie in den Abschnitten „Überwachung > VictronConnect > Status“...
- Seite 16 Blue Smart IP22 Charger 4.2. Lademodi Es gibt 3 leicht wählbare integrierte Lademodi (Normal, Hoch und Li-Ion), sowie eine optionale Wiederherstellungsphase, die einbezogen werden kann (mit Ausnahme des Li-Ionen-Modus). Die integrierten Lademodi in Kombination mit der adaptiven Ladelogik sind für die meisten gängigen Batterietypen geeignet, wie geflutete Bleisäure, AGM, Gel und LiFePO4.
- Seite 17 Blue Smart IP22 Charger 4.2.3. Niedrigstrom-Modus Bei Aktivierung wird der maximale Ladestrom auf 50 % des maximalen Nennladestroms begrenzt (siehe Abschnitt „Technische Daten“ für weitere Informationen) und der Lüfter wird deaktiviert. Der Niedrigstrom-Modus wird empfohlen, wenn Batterien mit geringerer Kapazität mit einem Hochstromladegerät geladen werden.
- Seite 18 Blue Smart IP22 Charger 4.3. Temperaturkompensation Die Blue Smart IP22 Charger-Reihe verfügt über eine Temperaturkompensation, bei der die nominale/konfigurierte Ladespannung automatisch in Abhängigkeit von der Umgebungstemperatur optimiert wird (außer im Lithium-Ionen-Modus oder bei manueller Deaktivierung). Die optimale Ladespannung einer Blei-Säure-Batterie variiert invers mit der Batterietemperatur; die automatische temperaturabhängige Ladespannungskompensation vermeidet die Notwendigkeit spezieller Ladespannungseinstellungen in heißen oder kalten Umgebungen.
- Seite 19 Blue Smart IP22 Charger 4.4. VE.Smart Networking Die Blue Smart IP22 Charger-Serie verfügt über das VE.Smart Networking, das den Anschluss und die Kommunikation zwischen mehreren Victron-Produkten über Bluetooth ermöglicht. Mit dieser leistungsstarken Funktion können Ladegeräte genaue Daten zur Batteriespannung (Volt-Messung), zum Ladestrom (Strommessung) und zur Batterietemperatur (Temperaturmessung) von einem kompatiblen Batteriemonitor (z.
- Seite 20 Blue Smart IP22 Charger Die optimale Ladespannung einer Blei-Säure-Batterie variiert umgekehrt mit der Batterietemperatur, wobei die Nennladespannung bei 25 °C angegeben ist. Durch die automatische temperaturabhängige Kompensation der Ladespannung entfällt die Notwendigkeit einer manuellen Anpassung der Ladeeinstellung in heißen oder kalten Umgebungen. Bei Lithiumbatterien bleibt die optimale Ladespannung bei allen normalen Betriebstemperaturen konstant.
- Seite 21 Blue Smart IP22 Charger 4.5. Beginnen eines neuen Ladezyklus Ein neuer Ladezyklus wird beginnen, wenn: Die konfigurierte Re-Bulk-Bedingung ist erfüllt (typischerweise aufgrund einer großen Last): „Re-Bulk-Methode“ auf „Strom“ eingestellt und „Re-Bulk-Strom“ ist deaktiviert (Standardkonfiguration): Die Stromleistung muss vier Sekunden lang auf der maximalen Stromleistung gehalten werden. Die „Re-Bulk-Methode“...
- Seite 22 Blue Smart IP22 Charger 4.6. Schätzung der Ladezeit Die Zeit, die benötigt wird, um eine Batterie auf 100 % SoC (Ladezustand) aufzuladen, hängt von der Batteriekapazität, der Entladungstiefe, dem Ladestrom und dem Batterietyp bzw. der chemischen Zusammensetzung der Batterie ab, was einen erheblichen Einfluss auf die Ladeeigenschaften hat.
- Seite 23 Blue Smart IP22 Charger 4.7. Mehrere isolierte Ausgänge Die Modelle des Blue Smart IP22 Charger mit 3 Ausgängen verfügen beide über einen integrierten FET-Batterieisolator und mehrere isolierte Ausgänge. Mit mehreren isolierten Ausgängen kann ein einziges Ladegerät mehrere einzelne Batterien aufladen, die sich auf unterschiedlichen Spannungs-/SoC-Niveaus befinden, ohne dass ein Stromfluss zwischen den Batterien stattfindet.
- Seite 24 Blue Smart IP22 Charger 5. Installation 5.1. Montage Die Blue Smart IP22 Charger-Serie ist für die Wandmontage mit Hilfe der Flansche konzipiert, die an beiden Seiten des Sockels herausragen. Vor der Montage sollten Sie die folgenden Aspekte bei der Auswahl eines geeigneten und sicheren Standorts berücksichtigen: Stellen Sie das Ladegerät an einem Ort mit guter natürlicher Luftzirkulation/Belüftung auf;...
- Seite 25 Blue Smart IP22 Charger 5.2. Verkabelung Verbinden Sie die Gleichstromverkabelung zwischen den BATTERIE-Anschlüssen der Blue Smart IP22 Chargers (unter der unteren Anschlussabdeckung) und der Batterie bzw. den Batterien oder dem Verteilerbus des Gleichstromsystems. Stellen Sie sicher, dass das Gleichstromsystem vollständig abgeschaltet ist (alle Gleichstromlasten und Ladequellen ausgeschaltet/isoliert), bevor Sie die bestehende Batterieverkabelung / Verteilerbus des Gleichstromsystems trennen und das Ladegerät an die Batterieklemmen / Verteilerbus des Gleichstromsystems anschließen.
- Seite 26 Blue Smart IP22 Charger Leitermaterial und Querschnittsfläche Das Leitermaterial und die Querschnittsfläche haben Auswirkungen auf den Widerstand eines Kabels pro Längeneinheit und bestimmen dementsprechend die maximale Stromstärke bzw. den Nennstrom sowie die Verlustleistung bzw. den Spannungsabfall über die gesamte Kabellänge. Zur Vermeidung einer Überhitzung des Kabels und/oder der angeschlossenen Geräte sollten Sie ein hochwertiges Stromkabel mit Kupferleitern und einem für die Anwendung angemessenen Querschnitt wählen.
- Seite 27 Blue Smart IP22 Charger Art der Isolierung Die Art der Isolierung wirkt sich auf die maximale Temperaturfähigkeit bzw. den maximalen Temperaturwert und dementsprechend auf die maximale Stromfähigkeit bzw. den maximalen Stromwert sowie auf die maximale Spannungsisolationsfähigkeit bzw. den maximalen Spannungswert eines Kabels aus. Um eine Überhitzung der Kabelisolierung zu vermeiden, wählen Sie ein hochwertiges Stromkabel mit einer für die Installation geeigneten Isolierungstemperatur.
- Seite 28 Blue Smart IP22 Charger 5.3. Schaltbilder 5.3.1. Grundlegende Installation Einzelne Batterie Beachten Sie das Schaltbild unten, um den Blue Smart IP22 Charger (Modell mit 1 Ausgang) an eine einzelne Batterie / Batteriebank anzuschließen: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Charger (1 Ausgangsmodell) Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) Batterie/Batteriebank...
- Seite 29 Blue Smart IP22 Charger Mehrere Batterien Beachten Sie das Schaltbild unten für den Anschluss des Blue Smart IP22 Charger (Modell mit 3 Ausgängen) an mehrere unabhängige Batterien / Batteriebanken: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Charger (Modell mit 3 Ausgängen) Negative Gleichstromsammelschiene 3 Sicherungen / Stromkreisunterbrecher (so nah wie möglich an den Batterien platzieren) 3 Batterien/Batteriebänke (jede Kombination von 1, 2 oder 3 Batterien)
- Seite 30 Blue Smart IP22 Charger 5.3.2. VE.Smart Networking Einzelne Batterie mit Smart Battery Sense Beachten Sie das Schaltbild unten, um den Blue Smart IP22 Charger (Modell mit 1 Ausgang) an eine einzelne Batterie / Batteriebank anzuschließen mit einem Smart Battery Sense: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter)
- Seite 31 Blue Smart IP22 Charger Mehrere Batterien mit Smart Battery Sense Beachten Sie das Schaltbild unten für den Anschluss des Blue Smart IP22 Charger (Modell mit 3 Ausgängen) an mehrere unabhängige Batterien / Batteriebanken mit einem Smart Battery Sense: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Charger (Modell mit 3 Ausgängen) Negative Gleichstromsammelschiene...
- Seite 32 Blue Smart IP22 Charger Einzelne Batterie mit SmartShunt Beachten Sie das Schaltbild unten, um den Blue Smart IP22 Charger (Modell mit 1 Ausgang) an eine einzelne Batterie / Batteriebank anzuschließen mit einem SmartShunt oder BMV Batteriemonitor: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Charger (1 Ausgangsmodell) Sicherung/Stromkreisunterbrecher (so nah wie möglich an der Batterie platzieren) SmartShunt oder BMV Batteriemonitor Shunt (so nah wie möglich an der Batterie platzieren, hier mit optionalem...
- Seite 33 Blue Smart IP22 Charger Mehrere Batterien mit SmartShunt Beachten Sie das Schaltbild unten für den Anschluss des Blue Smart IP22 Charger (Modell mit 3 Ausgängen) an mehrere unabhängige Batterien / Batteriebanken mit einem SmartShunt oder BMV Batteriemonitor: Taste Beschreibung Netzteil (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Charger (Modell mit 3 Ausgängen) Negative Gleichstromsammelschiene 3 Sicherungen / Stromkreisunterbrecher (so nah wie möglich an den Batterien platzieren)
- Seite 34 Blue Smart IP22 Charger 5.3.3. Mehrere Ladegeräte Mehrere parallel geschaltete Ladegeräte (mit optionalem SmartShunt) Beachten Sie das Schaltbild unten, um mehrere Blue Smart IP22 Chargers parallel an eine Batterie / Batteriebank anzuschließen (mit einem optionalen SmartShunt oder BMV Batteriemonitor): Taste Beschreibung Netzteil x2 (Stromnetz, Generator oder Wechselrichter) Blue Smart IP22 Chargers x2...
- Seite 35 Blue Smart IP22 Charger 6. Setup (Einstellung) 6.1. Einrichtung mit dem Ladegerät Der für den Batterietyp und die Kapazität am besten geeignete Lademodus und die Ladestrombegrenzung können direkt am Ladegerät über die MODE-Taste ausgewählt werden. Schließen Sie das Wechselstromkabel an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.
- Seite 36 Windows und sonstige – Website von Victron Energy > Downloads > Software Aktivieren Sie Bluetooth auf dem Bluetooth-fähigen Gerät (Mobiltelefon oder Tablet), falls dies noch nicht geschehen ist, aber versuchen Sie nicht, eine Verbindung mit dem Blue Smart IP22 Charger herzustellen.
- Seite 37 Blue Smart IP22 Charger Während der anfänglichen Verbindung erscheint eine „Bluetooth-Kopplungsanforderung“, bei der Sie nach dem Bluetooth- PIN-Code gefragt werden. Geben Sie den Standard-PIN-Code 000000 ein und wählen Sie „Koppeln“. Wählen Sie das Symbol „Einstellungen“ (Zahnrad in der oberen rechten Ecke), um die Seite „Einstellungen“ aufzurufen. Seite 34 Setup (Einstellung)
- Seite 38 Blue Smart IP22 Charger Wählen Sie aus den integrierten Ladevoreinstellungen (Normal, Normal + Wiederherstellung, Hoch, Hoch + Wiederherstellung oder Lithium-Ionen) im Menü „Ladevoreinstellung“ den am besten geeigneten Modus aus. Die LED neben dem aktuell gewählten Lademodus (NORMAL / HIGH / LI-ION) leuchtet auf, ebenso wie die RECONDITION-LED, wenn diese aktiviert ist.
- Seite 39 Blue Smart IP22 Charger 6.3. Bluetooth 6.3.1. Ändern des PIN-Codes Um eine nicht autorisierte Bluetooth-Verbindung zu verhindern, wird dringend empfohlen, den Standard-PIN-Code zu ändern. Der Bluetooth-PIN-Code kann über ein Bluetooth-fähiges Gerät (z. B. ein Mobiltelefon oder Tablet) mit der VictronConnect App geändert werden.
- Seite 40 Blue Smart IP22 Charger Wählen Sie „CHANGE“ (neben „PIN-Code“), um das Fenster „PIN-Code ändern“ zu öffnen. Geben Sie den aktuellen PIN-Code und den gewünschten neuen PIN-Code ein (zweimal), und wählen Sie dann „OK“. Vermeiden Sie die Verwendung eines offensichtlichen PIN-Codes, der für andere leicht zu erraten ist, wie z. B. 123456. Seite 37 Setup (Einstellung)
- Seite 41 Blue Smart IP22 Charger 6.3.2. Zurücksetzen des PIN-Codes Wenn der PIN-Code vergessen oder verloren wurde, kann er mit der MODE-Taste am Ladegerät oder einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect App auf den Standardwert 000000 zurückgesetzt werden. PIN über das Ladegerät zurücksetzen So setzen Sie den Bluetooth-PIN-Code zurück: Schließen Sie das Wechselstromkabel an eine Netzsteckdose an.
- Seite 42 Blue Smart IP22 Charger Geben Sie den (zuvor notierten) PUK-Code ein und wählen Sie „OK“. Alle LEDs im Lademodus blinken zweimal, um anzuzeigen, dass der PIN-Code erfolgreich zurückgesetzt wurde. Während dieses Verfahrens: Der PIN-Code wird auf die Standardeinstellung zurückgesetzt (000000) Bluetooth-Kopplungsinformationen werden nicht gelöscht Dementsprechend ist es nicht notwendig, die Bluetooth-Kopplungsinformationen des Blue Smart IP22 Charger von allen zuvor gekoppelten Bluetooth-fähigen Geräten (Mobiltelefonen oder Tablets) zu entfernen...
- Seite 43 Blue Smart IP22 Charger 6.3.3. Bluetooth deaktivieren Auf Wunsch können Sie die Bluetooth-Kommunikation mit einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect App vollständig deaktivieren. Normalerweise ist es nicht notwendig, Bluetooth zu deaktivieren, da der unbefugte Zugriff mit einem PIN-Code geschützt ist, aber in bestimmten Situationen kann dies für ein noch höheres Sicherheitsniveau erforderlich sein.
- Seite 44 Blue Smart IP22 Charger Wählen Sie „DISABLE“ (neben „Bluetooth aktiviert“), um das Fenster „Bluetooth deaktivieren“ zu öffnen. Lesen Sie die Warnmeldung, markieren Sie das Kontrollkästchen und wählen Sie „OK“, um zu akzeptieren und fortzufahren. Bluetooth ist nun deaktiviert, kann aber wieder aktiviert werden. Seite 41 Setup (Einstellung)
- Seite 45 Blue Smart IP22 Charger 6.3.4. Erneute Aktivierung von Bluetooth Es ist möglich, die Bluetooth-Kommunikation über die MODE-Taste am Ladegerät wieder zu aktivieren. So aktivieren Sie Bluetooth wieder: Schließen Sie das Wechselstromkabel an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen.
- Seite 46 Blue Smart IP22 Charger 6.4. Auf Standardeinstellungen zurücksetzen Bei Bedarf können Sie alle Einstellungen des Blue Smart IP22 Charger auf die Werkseinstellungen zurücksetzen. Beachten Sie, dass dadurch keine Bluetooth bezogenen Einstellungen, wie z.B. der PIN-Code oder Kopplungsinformationen, zurückgesetzt werden. Die Einstellungen können über ein Bluetooth-fähiges Gerät (z. B. ein Mobiltelefon oder ein Tablet) mit der VictronConnect App auf die Werkseinstellungen zurückgesetzt werden.
- Seite 47 Blue Smart IP22 Charger 7. Überwachung 7.1. LED-Anzeigen 7.1.1. Betriebszustände Das Blue Smart IP22 Charger verfügt über mehrere LEDs, die den aktuellen Ladezustand und andere Betriebsinformationen anzeigen. Die LED-Anzeigen finden Sie in der folgenden Tabelle: Betriebszustand NIGHT BULK FLOAT STORAGE (Nacht) (konstantstro (ladeerhaltun...
- Seite 48 Blue Smart IP22 Charger 7.2. VictronConnect Der Ladevorgang und die Aufladestatistik können mit einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect-App live oder nach dem Aufladen genau überwacht werden. Es stehen 3 verschiedene Übersichtsbildschirme zur Verfügung (STATUS, GRAPH (grafik) und HISTORY (verlauf), die jeweils unterschiedliche Überwachungs- oder Verlaufsdaten anzeigen, die sich über die letzten 40 Ladezyklen erstrecken.
- Seite 49 Blue Smart IP22 Charger 7.2.2. Kurvenbildschirm Der GRAPH-Bildschirm bietet eine leicht verständliche grafische Darstellung der einzelnen Ladephasen in Bezug auf typische Batteriespannung und Ladestrom. Die aktive Ladephase wird ebenfalls hervorgehoben und zusammen mit einer kurzen Erläuterung angegeben. Seite 46 Überwachung...
- Seite 50 Blue Smart IP22 Charger 7.2.3. Verlaufsbildschirm Der Bildschirm HISTORY (verlauf) ist eine sehr aussagekräftige Referenz, da er Verlaufsdaten im Laufe der Lebensdauer des Ladegeräts und detaillierte Statistiken für die letzten 40 Ladezyklen enthält (auch wenn der Ladezyklus nur teilweise abgeschlossen ist). Durch Auswahl der Vollbildansicht werden die Daten im Querformat angezeigt, wobei deutlich mehr Tage gleichzeitig sichtbar sind.
- Seite 51 Blue Smart IP22 Charger Statistik des Ladezyklus Zyklusübersicht Erweiterbares Balkendiagramm, das die in jeder Ladephase verbrachte Zeit und die während jeder Ladephase bereitgestellte Ladekapazität (in Ah) anzeigt Status Bestätigt, ob der Ladezyklus erfolgreich abgeschlossen wurde oder ob er vorzeitig beendet/unterbrochen wurde, einschließlich des Grundes/der Ursache Verstrichen Die verstrichene Zeit der Aufladephasen (Konstantstrom und Konstantspannung)
- Seite 52 Blue Smart IP22 Charger Anzahl der Tiefentladungen Die Anzahl der Male, die das Ladegerät eine tiefentladene Batterie im Laufe der Lebensdauer des Ladegeräts aufgeladen Seite 49 Überwachung...
- Seite 53 Blue Smart IP22 Charger 8. Erweiterte Konfiguration 8.1. Erweiterte Einstellungen In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (wie z. B. einem Mobiltelefon oder Tablet) unter Verwendung der VictronConnect-App möglich.
- Seite 54 Blue Smart IP22 Charger So rufen Sie das Menü „Erweiterte Einstellungen“ auf: Schließen Sie das Wechselstromkabel an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen. Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z. B. eines Mobiltelefons oder Tablets) die VictronConnect-App und suchen Sie auf der Geräteliste der Seite „LOCAL“...
- Seite 55 Blue Smart IP22 Charger Die „benutzerdefinierte“ Konfiguration wird nun aktiviert. Konfigurieren Sie die erweiterten Einstellungen entsprechend den Empfehlungen des Batterieherstellers. Die erweiterten Einstellungen ( mit deaktiviertem Expertenmodus) umfassen: Batterievoreinstellung Das Dropdown-Menü „Batterievoreinstellung“ ermöglicht die Auswahl aus den folgenden Optionen: Eingebaute Voreinstellung Auswahl einer integrierten Voreinstellung (wie im Menü...
- Seite 56 Blue Smart IP22 Charger 8.2. Expertenmodus-Einstellungen Der Expertenmodus erweitert das Menü für die erweiterten Einstellungen sogar noch weiter, um speziellere Konfigurationseinstellungen auf Expertenebene zu ermöglichen. Seite 53 Erweiterte Konfiguration...
- Seite 57 Blue Smart IP22 Charger So rufen Sie die Einstellungen des Expertenmodus auf: Öffnen Sie die Seite „Erweiterte Einstellungen“ und aktivieren Sie die „benutzerdefinierte“ Konfiguration – siehe Abschnitt „Erweiterte Konfiguration > Erweiterte Einstellungen“ für Anweisungen. Aktivieren Sie den Schalter „Expertenmodus“ und wählen Sie dann „OK“. Aktivieren Sie den Schalter „Expertenmodus“, um zusätzliche Einstellungen im „Expertenmodus“...
- Seite 58 Blue Smart IP22 Charger Konstantstrom Bulk-Zeitbegrenzung Die Einstellung der Bulk-Zeitbegrenzung schränkt die maximale Zeit ein, die das Ladegerät als Schutzmaßnahme in der Bulk-Phase verbringen kann, da die Absorptionsspannung zu diesem Zeitpunkt bereits erreicht sein sollte. Wenn das Bulk-Zeitlimit erfüllt ist, geht das Ladegerät direkt in die Float-Phase über. Re-Bulk-Methode Die Re-Bulk-Methode ermöglicht die Auswahl zwischen Konstantstrom- oder Batteriespannungsmethode, um das Ladegerät wieder in die Konstantstromladephase zu versetzen.
- Seite 59 Blue Smart IP22 Charger Wiederherstellung Wiederherstellungsstrom in Prozent Der Prozentsatz des Wiederherstellungsstroms wird verwendet, um den Grenzwert für den Ladestrom festzulegen, während sich das Ladegerät in der Wiederherstellungsphase befindet; der Prozentsatz bezieht sich auf den konfigurierten „maximalen Ladestrom“. Das Ladegerät begrenzt den Ladestrom in der Wiederherstellungsphase auf diesen niedrigeren Wert.
- Seite 60 Blue Smart IP22 Charger 8.3. VE.Smart Networking VE.Smart Networking ermöglicht die Bluetooth-Verbindung und Kommunikation zwischen mehreren Victron-Produkten, um den Ladezyklus weiter zu verbessern. Mehr Informationen finden Sie im Abschnitt „Betrieb > VE.Smart Networking“. Nachdem die mit dem VE.Smart Networking kompatible Hardware installiert ist, muss VE.Smart Networking eingerichtet/aktiviert werden.
- Seite 61 Blue Smart IP22 Charger Geben Sie einen Namen ein, um das VE.Smart-Netzwerk zu identifizieren, und wählen Sie dann „OK“, wenn Sie dazu aufgefordert werden. Nach der Einrichtung werden Details zu den an das VE.Smart-Netzwerk übertragenen Daten auf der Seite VE.Smart Networking angezeigt.
- Seite 62 Blue Smart IP22 Charger Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z. B. eines Mobiltelefons oder Tablets) die VictronConnect-App und suchen Sie auf der Geräteliste der Seite „LOCAL“ nach dem Blue Smart IP22 Charger. Stellen Sie anschließend eine Verbindung zum Gerät her (der standardmäßige Bluetooth-PIN-Code lautet 000000). 10.
- Seite 63 Blue Smart IP22 Charger 13. Wählen Sie das zuvor eingerichtete VE.Smart-Netzwerk (oder das Netzwerk, dem Sie beitreten möchten, wenn es mehrere gibt) und wählen Sie „OK“, wenn Sie dazu aufgefordert werden. Seite 60 Erweiterte Konfiguration...
- Seite 64 Blue Smart IP22 Charger 14. Das VE.Smart-Netzwerk ist nun konfiguriert. Details zu den vom VE.Smart-Netzwerk empfangenen Daten werden auf der Seite des VE.Smart-Netzwerks angezeigt. Nach erfolgreicher Konfiguration: Das Symbol des VE.Smart-Netzwerks erscheint in der oberen rechten Ecke des STATUS-Bildschirms (sowohl auf dem Batteriemonitor als auch auf dem Ladegerät).
- Seite 65 Blue Smart IP22 Charger 8.3.2. Synchronisiertes Laden Einrichtung eines VE.Smart-Netzwerks mit synchronisiertem Laden: Schließen Sie das Wechselstromkabel für alle kompatible Ladegeräte an eine Netzsteckdose an. Nach einer kurzen Verzögerung leuchten die LEDs auf, die den aktuellen Lademodus und den Ladezustand anzeigen. Öffnen Sie mithilfe eines Bluetooth-fähigen Geräts (z.
- Seite 66 Blue Smart IP22 Charger Geben Sie einen Namen ein, um das VE.Smart-Netzwerk zu identifizieren, und wählen Sie „OK“, wenn Sie dazu aufgefordert werden. Nach der Einrichtung werden Details zu den an das VE.Smart-Netzwerk übertragenen Daten auf der Seite VE.Smart Networking angezeigt. Schließen Sie das Gerät, indem Sie in der oberen linken Ecke auf das Rückwärtspfeil-Symbol und das Schließen-Symbol (Kreuz) klicken.
- Seite 67 Blue Smart IP22 Charger 10. Wählen Sie das Symbol „Einstellungen“ (Zahnrad in der oberen rechten Ecke), um die Seite „Einstellungen“ aufzurufen. 11. Wählen Sie „VE.Smart Networking', um die Seite „VE.Smart Networking“ aufzurufen. 12. Wählen Sie „JOIN EXISTING“ (Bestehendes Netzwerk beitreten). 13.
- Seite 68 Blue Smart IP22 Charger 14. Das VE.Smart-Netzwerk ist nun konfiguriert. Details zu den synchronisierten Ladegeräten im VE.Smart-Netzwerk finden Sie auf der Seite des VE.Smart-Netzwerks. Nach erfolgreicher Konfiguration: Das Symbol des VE.Smart-Netzwerks erscheint in der oberen rechten Ecke des STATUS-Bildschirms (für jedes Ladegerät im Netzwerk).
- Seite 69 Blue Smart IP22 Charger 8.4. Stromversorgungsmodus Die Blue Smart IP22 Charger-Reihe eignet sich auch für den Einsatz als Gleichstromversorgung, um Geräte ohne angeschlossene Batterie (oder während sie ebenfalls an eine Batterie angeschlossen sind) zu betreiben. Während es immer noch möglich ist, das Ladegerät als Stromversorgung zu verwenden, ohne irgendwelche Einstellungen zu ändern, gibt es für diesen Zweck / diese Verwendung einen speziellen „Stromversorgungs“-Modus, welcher auch empfohlen wird.
- Seite 70 Blue Smart IP22 Charger 9. Technische Angaben Technische Daten 12/15 12/20 12/30 24/8 24/12 24/16 Eingangsspannungsbereich 100–130 VAC Eingangsfrequenzbereich 45 - 65 Hz Leistungsfaktor >0,6 Standby-Leistung 0,5 W Maximaler Wirkungsgrad 94 % 95 % Normal 14,4 V | 13,8 V | 13,2 V 28,8 V | 27,6 V | 26,4 V Ladespannung Hoch...
- Seite 71 Blue Smart IP22 Charger Technische Daten 12/15 12/20 12/30 24/8 24/12 24/16 Automobilbranche E4-10R Seite 68 Technische Angaben...
- Seite 72 Diese eingeschränkte Gewährleistung deckt keine Beschädigungen, Abnutzungen oder Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten.
- Seite 73 Dieses Gerät darf keine schädlichen Funkstörungen verursachen. dieses Gerät muss sämtliche Funkstörungen empfangen, einschließlich Funkstörungen, die möglicherweise einen unerwünschten Betrieb verursachen. Hersteller: Victron Energy B.V Adresse: PO Box 50016, 1305 AA Almere, Die Niederlande Produkt: Blue Smart IP22 Charger 120V Modelle: 12/15, 12/20, 12/30, 24/8, 24/12, 24/16 | 1 &...
