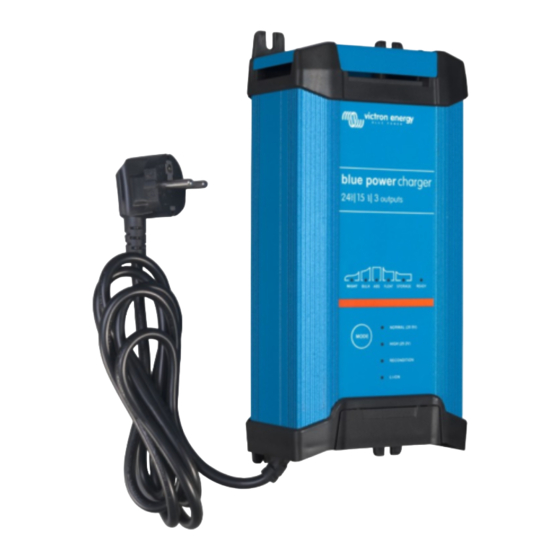

Victron energy Blue Smart IP22 Charger 12/15 Anleitung
Vorschau ausblenden
Andere Handbücher für Blue Smart IP22 Charger 12/15:
- Anleitung (97 Seiten) ,
- Anleitung (188 Seiten) ,
- Bedienungsanleitung (73 Seiten)
Verwandte Anleitungen für Victron energy Blue Smart IP22 Charger 12/15
Inhaltszusammenfassung für Victron energy Blue Smart IP22 Charger 12/15

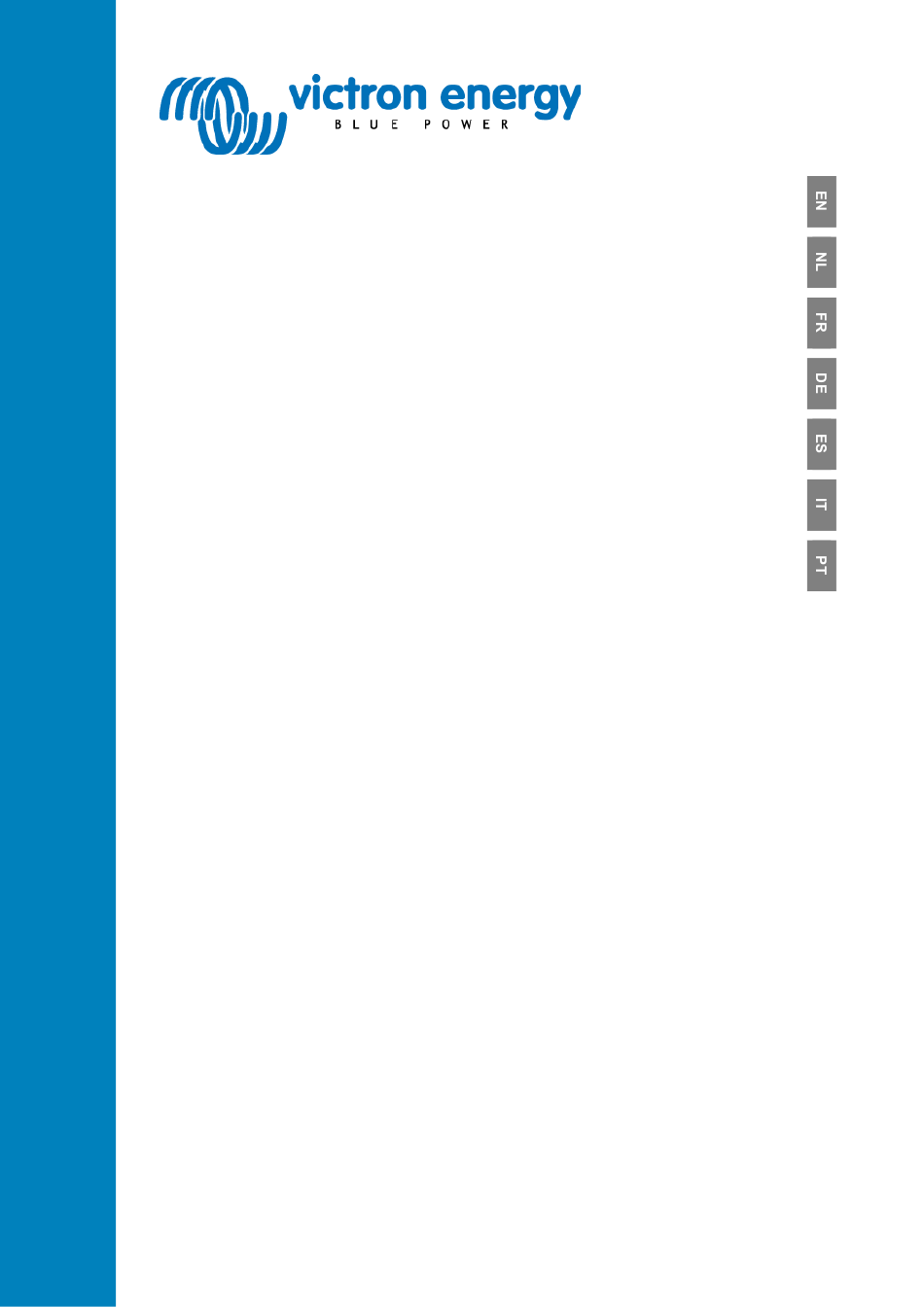

- Seite 1 Manual Handleiding Manuel Anleitung Manual Manuale Manuel Blue Smart IP22 Charger One (1) or three (3) outputs 12/15 24/08 12/20 24/12 12/30 24/16 12/25...
-
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Sorgen Sie während des Ladevorgangs stets für eine ausreichende Belüftung. Das Ladegerät nicht bedecken. Versuchen Sie niemals, nicht wiederaufladbare oder gefrorene Batterien aufzuladen. Legen Sie das Ladegerät beim Laden niemals auf die Batterie Funken in Batterienähe verhindern. Eine aufladende Batterie kann explosive Gase produzieren. -
Seite 4: Inhaltsverzeichnis
INHALT 1. Schnellstartanleitung 2. Eigenschaften 3. Betrieb 3.1. Mehrstufiger Ladealgorithmus 3.2. Temperaturkompensation 3.3. Beginnen eines neuen Ladezyklus 3.4. Schätzung der Ladezeit 4. Setup (Einstellung) 4.1. Verwendung der 'Modus'-Taste 4.2. Verwendung von VictronConnect 4.3. Bluetooth 4.4. Systemrückstellung 5. Überwachung 5.1. Statusbildschirm 5.2. -
Seite 5: Schnellstartanleitung
1. Schnellstartanleitung a) Schließen Sie DC-Kabel an das Ladegerät und dann an die Batterie(n) an; stellen Sie sicher, dass eine gute elektrische Verbindung besteht und halten Sie die Anschlüsse von allen umliegenden Gegenständen fern, die einen Kurzschluss verursachen könnten. b) Schließen Sie das AC-Netzkabel an eine Netzsteckdose an; die BULK-LED wird aufleuchten, wenn das Blue Smart Ladegerät eingeschaltet wird. - Seite 6 drücken und halten Sie die MODE-Taste erneut 3 Sekunden lang, um den Nachtmodus früher zu beenden. Falls erforderlich, aktivieren Sie den Schwachstrommodus (deaktivierter Lüfter und reduzierter Ladestrom); drücken und halten Sie den MODE-Knopf 6 Sekunden lang gedrückt, bei Aktivierung wird die NACHT-LED blinken. Drücken und halten Sie die MODE-Taste erneut 6 Sekunden lang, um den Schwachstrommodus zu beenden.
-
Seite 7: Eigenschaften
2. Eigenschaften a) Bluetooth-Einrichtung und -Überwachung (mit VictronConnect) Einfaches Einrichten, Überwachen oder Aktualisieren der Firmware des Ladegeräts mit der VictronConnect-App und einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet). b) Mehrstufiger Ladealgorithmus Der mehrstufige Ladealgorithmus wurde speziell entwickelt, um jeden Aufladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. - Seite 8 und beginnt mit dem Laden; viele andere Ladegeräte erkennen eine Batterie in diesem Zustand nicht. Achtung: Laden Sie niemals eine Lithium-Ionen-Batterie, wenn ihre Temperatur unter 0 °C liegt. Lagerungsphase Eine zusätzliche Phase zur Verlängerung der Batterielebensdauer, wenn die Batterie unbenutzt ist und kontinuierlich geladen wird.
- Seite 9 3. Betrieb 3.1 Mehrstufiger Ladealgorithmus Bei der Victron Blue Smart Ladegeräte-Reihe handelt es sich um intelligente Mehrstufen- Batterieladegeräte, die speziell entwickelt wurden, um jeden Aufladezyklus und die Ladeerhaltung über längere Zeiträume zu optimieren. Der mehrstufige Ladealgorithmus umfasst die unten beschriebenen einzelnen Ladephasen: 1.
-
Seite 10: Speicherung
Die Dauer der Float-Phase ist ebenfalls anpassungsfähig und variiert zwischen 4 und 8 Stunden, abhängig von der Dauer der Absorptionsladephase, bei der das Ladegerät bestimmt, welche Batterie sich in der Speicherphase befindet. 5. Speicherung Die Batteriespannung wird auf der konfigurierten Speicherspannung gehalten, die im Vergleich zur Erhaltungsspannung leicht reduziert ist, um die Gasung zu minimieren und die Batterielebensdauer zu verlängern, während die Batterie unbenutzt ist und kontinuierlich geladen wird. -
Seite 11: Beginnen Eines Neuen Ladezyklus
3.3 Beginnen eines neuen Ladezyklus Ein neuer Ladezyklus wird beginnen, wenn: Die Bulk-Phase ist abgeschlossen und die Stromausgabe steigt für vier Sekunden auf den maximalen Ladestrom (aufgrund einer gleichzeitig angeschlossenen Last) vii. Wenn Re-Bulk-Strom konfiguriert ist; der Stromausgang übersteigt den Re-Bulk-Strom in der Float- oder Speicherphase für vier Sekunden (aufgrund einer gleichzeitig angeschlossenen Last) viii. -
Seite 12: Setup (Einstellung)
4. Setup (Einstellung) 4.1 Verwendung der MODE-Taste Es gibt 3 leicht wählbare integrierte Lademodi, die für die meisten gängigen Batterietypen geeignet sind, sowie eine optionale Wiederherstellungsphase, die einbezogen werden kann (mit Ausnahme des Li-Ionen-Modus). Alle vorgenommenen Einstellungen werden gespeichert und gehen nicht verloren, wenn das Ladegerät vom Netz oder von der Batterie getrennt wird. -
Seite 13: Verwendung Von Victronconnect
Der Niedrigstrommodus wird empfohlen, wenn Batterien mit geringerer Kapazität mit einem Hochstromladegerät geladen werden, z.B. können sich einige Bleibatterien überhitzen, wenn sie mit einem Strom von mehr als 0,3 C (mehr als 30 % der Batteriekapazität in Ah) geladen werden. Um den Schwachstrommodus zu aktivieren, drücken und halten Sie den MODE-Knopf 6 Sekunden lang;... -
Seite 14: Bluetooth
Rufen Sie das Einstellungsmenü auf, indem Sie das Symbol "Einstellung" (Zahnrad) in der oberen rechten Ecke wählen. vii. Wählen Sie die gewünschte 'Ladevoreinstellung', den 'maximalen Ladestrom' (Standard oder niedrig) und aktivieren Sie auf Wunsch direkt aus der Einstellungsliste den 'Nachtmodus'. viii. - Seite 15 Vervollständigen Sie die anfängliche Bluetooth-Kopplung und -Verbindung unter Verwendung des Standard-PIN-Codes (000000) Greifen Sie auf die "Geräteoptionen" zu, indem Sie das Symbol "Einstellungen” (Zahnrad) in der oberen rechten Ecke und dann das Symbol "Geräteoptionen" (drei vertikale Punkte) wählen. iii. Öffnen Sie die Seite 'Produktinfo', indem Sie 'Produktinfo' wählen. Neben 'PIN-Code' wählen Sie 'ÄNDERN', um das Fenster 'PIN-Code ändern' zu öffnen.
-
Seite 16: Zurücksetzen Des Pin-Codes
Geben Sie den aktuellen und den neuen PIN-Code (zweimal) ein und wählen Sie dann OK; vermeiden Sie die Verwendung eines offensichtlichen PIN-Codes, der für andere Personen leicht zu erraten ist, wie z. B. 111111 oder 123456. b) Zurücksetzen des PIN-Codes Wenn der PIN-Code vergessen wurde oder verloren gegangen ist, kann er mit der VictronConnect-App oder der MODE-Taste auf dem Ladegerät einfach auf den Standardwert 000000 zurückgesetzt werden. - Seite 17 Verwendung der MODE-Taste So setzen Sie den Bluetooth-PIN-Code zurück: Drücken und halten Sie die MODE-Taste (auf dem Blue Smart Ladegerät) 10 Sekunden lang gedrückt. Nach Ablauf von 10 Sekunden werden sämtliche blauen LEDs zweimal blinken, um anzuzeigen, dass der PIN-Code zurückgesetzt wurde. Während dieses Verfahrens: Der PIN-Code ist auf die Standardeinstellung zurückgesetzt (000000) Alle aktiven Bluetooth-Verbindungen werden getrennt...
-
Seite 18: Systemrückstellung
Neben 'Bluetooth aktiviert' wählen Sie 'DEAKTIVIEREN', um das Fenster 'Bluetooth deaktivieren' zu öffnen. Wählen Sie 'OK' als Bestätigung. d) Erneute Aktivierung von Bluetooth Es ist möglich, Bluetooth mit der MODE-Taste wieder zu aktivieren. So aktivieren Sie Bluetooth wieder: Drücken und halten Sie die MODE-Taste (auf dem Blue Smart Ladegerät) 10 Sekunden lang gedrückt. - Seite 19 Beachten Sie, dass dadurch keine Bluetooth bezogenen Einstellungen, wie z.B. der PIN-Code oder Kopplungsinformationen, zurückgesetzt werden. So führen Sie eine Systemrückstellung durch: Greifen Sie auf die "Geräteoptionen" zu, indem Sie das Symbol "Einstellungen” (Zahnrad) in der oberen rechten Ecke und dann das Symbol "Geräteoptionen" (drei vertikale Punkte) wählen. Öffnen Sie die Seite "Gerät wiederherstellen", indem Sie "Auf Standardwerte zurücksetzen"...
-
Seite 20: Überwachung
5. Überwachung (mit VictronConnect) Der Ladevorgang und die Aufladestatistik können mit einem Bluetooth-fähigen Gerät (z. B. einem Mobiltelefon oder Tablet) mit der VictronConnect-App live oder nach dem Aufladen genau überwacht werden. Es stehen 3 verschiedene Übersichtsbildschirme zur Verfügung (STATUS, GRAFIK und VERLAUF), die jeweils unterschiedliche Überwachungs- oder Verlaufsdaten anzeigen, die sich über die letzten 40 Ladezyklen erstrecken. -
Seite 21: Verlaufsbildschirm
5.3 Verlaufsbildschirm Der Bildschirm VERLAUF ist eine sehr aussagekräftige Referenz, da er Verlaufsdaten im Laufe der Lebensdauer des Ladegeräts und detaillierte Statistiken für die letzten 40 Ladezyklen enthält (auch wenn der Ladezyklus nur teilweise abgeschlossen ist). a) Unabhängige Ladezyklusstatistiken Zyklusübersicht: Erweiterbares Balkendiagramm, das die in jeder Ladephase verbrachte Zeit und die während jeder Ladephase bereitgestellte Ladekapazität (in Ah) anzeigt Status: Bestätigt, ob der Ladezyklus erfolgreich abgeschlossen wurde oder ob er aus irgendeinem Grund vorzeitig beendet/unterbrochen wurde, einschließlich des Grundes/der... - Seite 22 b) Lebenszeitstatistiken des Ladegeräts viii. Betriebszeit: Die gesamte Betriebszeit im Laufe der Lebensdauer des Ladegeräts Geladene Ah: Die Gesamtladekapazität, die im Laufe der Lebensdauer des Ladegeräts bereitgestellt wird Zyklen gestartet: Die Gesamtladezyklen, die im Laufe der Lebensdauer des Ladegeräts begonnen wurden Zyklen abgeschlossen: Die Gesamtladezyklen, die im Laufe der Lebensdauer des Ladegeräts abgeschlossen wurden xii.
-
Seite 23: Erweiterte Konfiguration
6. Erweiterte Konfiguration (mit VictronConnect) In speziellen Anwendungsfällen, in denen die integrierten Lademodi für den zu ladenden Batterietyp nicht geeignet/ideal sind oder der Batteriehersteller bestimmte Ladeparameter empfiehlt und eine Feinabstimmung erwünscht ist, ist eine erweiterte Konfiguration mit einem Bluetooth-fähigen Gerät (wie z.B. einem Mobiltelefon oder Tablet) unter Verwendung der VictronConnect-App möglich. -
Seite 24: Erweiterte Einstellungen
6.2 Erweiterte Einstellungen Das Menü Erweiterte Einstellungen ermöglicht es, spezifische Konfigurationen von Ladeparametern und benutzerdefinierte Einstellungen zu speichern und einfach zu laden. Um auf das Menü Erweiterte Einstellungen zuzugreifen, öffnen Sie das Menü Allgemeine Einstellungen, aktivieren Sie den Schalter Erweiterte Einstellungen und wählen Sie dann Erweiterte Batterieeinstellungen. -
Seite 25: Ladespannung
b) Maximaler Lade-Strom Die Einstellung des maximalen Ladestroms ermöglicht die Auswahl zwischen dem Standard- Ladestrom (voller Strom) oder einem deutlich reduzierten Ladestromgrenzwert (variiert je nach Modell - siehe Spezifikationen), wie über das allgemeine Einstellungsmenü. c) Ladespannung Absorptions-, Schwebe-, Speicher- und Wiederherstellungsspannung Die Einstellungen der Absorptions-, Float-, Speicher- und Wiederherstellungsspannung ermöglichen es, den Spannungssollwert für jede Ladestufe unabhängig zu konfigurieren und einige Ladestufen (Wiederherstellen und Float) zu deaktivieren oder zu aktivieren. - Seite 26 Um den Expertenmodus aufzurufen und das Menü für erweiterte Einstellungen zu erweitern, rufen Sie das Menü für erweiterte Einstellungen auf und aktivieren Sie den Schalter 'Expertenmodus'. Die zusätzlichen Einstellungen im erweiterten Menü mit aktiviertem Expertenmodus umfassen: a) Ladespannung BatterySafe Die BatterySafe-Einstellung ermöglicht es, die BatterySafe-Spannungssteuerung zu aktivieren oder zu deaktivieren.
- Seite 27 Mit der Einstellung der Wiederherstellungszeit kann die maximale Wiederherstellungszeit oder die feste Wiederherstellungszeit konfiguriert werden (abhängig vom gewählten Wiederherstellungs-Stopp-Modus).
-
Seite 28: Technische Spezifikationen
7. Technische Spezifikationen 12 V 15 / 20 / 30 24 V 8 / 12 / 16 Blue Smart IP22-Ladegerät Eingangs-Spannung 230 VAC Wirkungsgrad 93 % 94 % Stromverbrauch im Standby- 0,5 W Betrieb Minimum Batteriespannung Beginnt das Laden ab 0 V (leere Batterie) Normal: 14,4 V Normal: 28,8 V Ladespannung „Absorption“... - Seite 29 Fehlfunktionen ab, die aufgrund von Reparaturen durch eine Person verursacht werden, die nicht von Victron Energy zur Durchführung solcher Reparaturen befugt ist. Victron Energy übernimmt keine Haftung für Folgeschäden, die sich aus der Nutzung dieses Produktes herleiten. Die maximale Haftung durch Victron Energy im Rahmen dieser beschränkten Gewährleistung...
-
Seite 30: Victron Energy
Serial number: Version : 00 Date : July 20 , 2020 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 E-mail sales@victronenergy.com...
