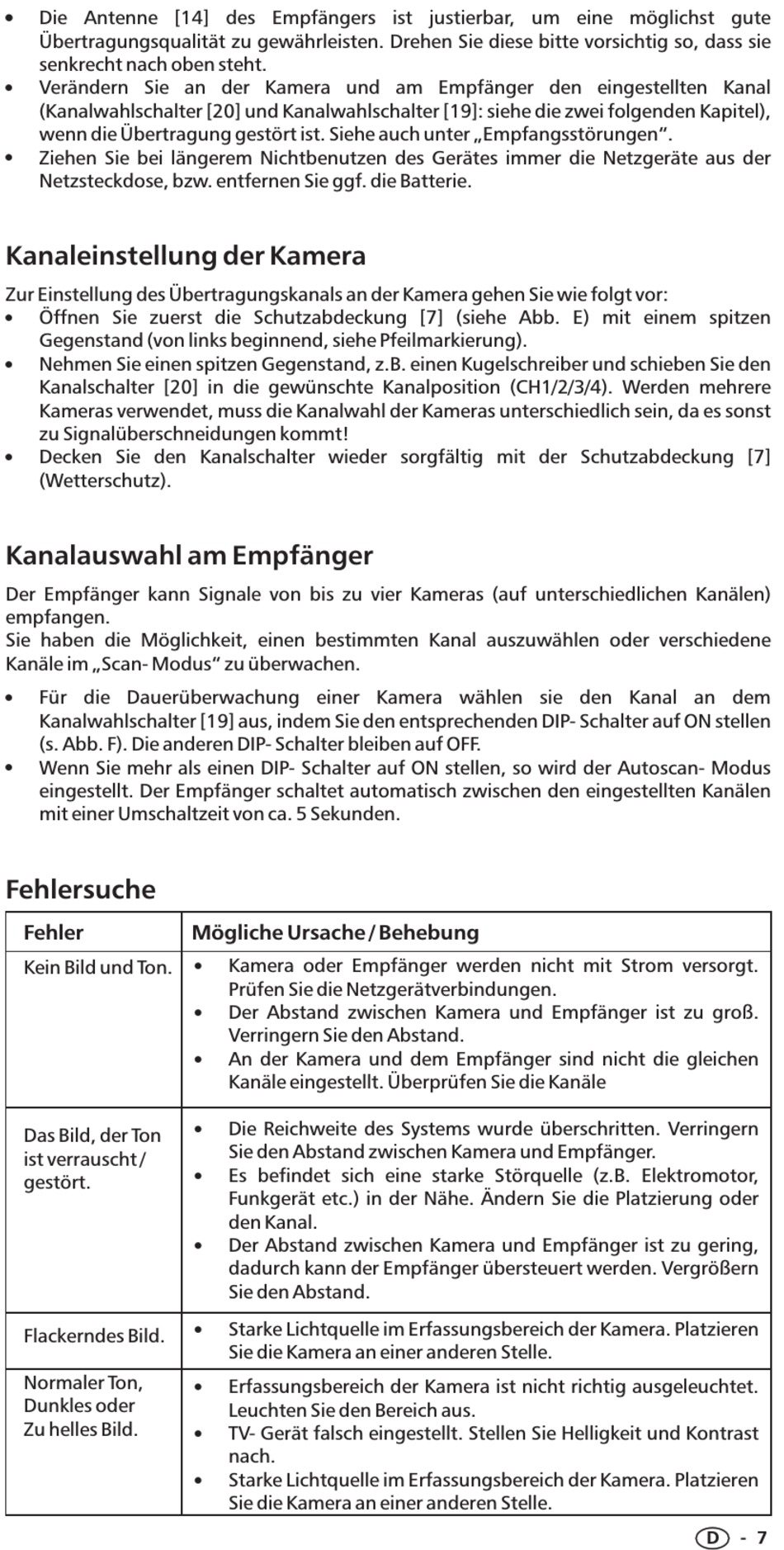

Die Antenne [14] des Empfängers ist justierbar, um eine möglichst gute
Übertragungsqualität zu gewährleisten. Drehen Sie diese bitte vorsichtig so, dass sie
senkrecht nach oben steht.
!
Verändern Sie an der Kamera und am Empfänger den eingestellten Kanal
(Kanalwahlschalter [20] und Kanalwahlschalter [19]: siehe die zwei folgenden Kapitel),
wenn die Übertragung gestört ist. Siehe auch unter „Empfangsstörungen".
!
Ziehen Sie bei längerem Nichtbenutzen des Gerätes immer die Netzgeräte aus der
Netzsteckdose, bzw. entfernen Sie ggf. die Batterie.
Kanaleinstellung der Kamera
Zur Einstellung des Übertragungskanals an der Kamera gehen Sie wie folgt vor:
!
Öffnen Sie zuerst die Schutzabdeckung [7] (siehe Abb. E) mit einem spitzen
Gegenstand (von links beginnend, siehe Pfeilmarkierung).
!
Nehmen Sie einen spitzen Gegenstand, z.B. einen Kugelschreiber und schieben Sie den
Kanalschalter [20] in die gewünschte Kanalposition (CH1/2/3/4). Werden mehrere
Kameras verwendet, muss die Kanalwahl der Kameras unterschiedlich sein, da es sonst
zu Signalüberschneidungen kommt!
!
Decken Sie den Kanalschalter wieder sorgfältig mit der Schutzabdeckung [7]
(Wetterschutz).
Kanalauswahl am Empfänger
Der Empfänger kann Signale von bis zu vier Kameras (auf unterschiedlichen Kanälen)
empfangen.
Sie haben die Möglichkeit, einen bestimmten Kanal auszuwählen oder verschiedene
Kanäle im „Scan- Modus" zu überwachen.
!
Für die Dauerüberwachung einer Kamera wählen sie den Kanal an dem
Kanalwahlschalter [19] aus, indem Sie den entsprechenden DIP- Schalter auf ON stellen
(s. Abb. F). Die anderen DIP- Schalter bleiben auf OFF.
!
Wenn Sie mehr als einen DIP- Schalter auf ON stellen, so wird der Autoscan- Modus
eingestellt. Der Empfänger schaltet automatisch zwischen den eingestellten Kanälen
mit einer Umschaltzeit von ca. 5 Sekunden.
Fehlersuche
Fehler
Kein Bild und Ton.
Das Bild, der Ton
ist verrauscht /
gestört.
Flackerndes Bild.
Normaler Ton,
Dunkles oder
Zu helles Bild.
Mögliche Ursache / Behebung
!
Kamera oder Empfänger werden nicht mit Strom versorgt.
Prüfen Sie die Netzgerätverbindungen.
!
Der Abstand zwischen Kamera und Empfänger ist zu groß.
Verringern Sie den Abstand.
!
An der Kamera und dem Empfänger sind nicht die gleichen
Kanäle eingestellt. Überprüfen Sie die Kanäle
!
Die Reichweite des Systems wurde überschritten. Verringern
Sie den Abstand zwischen Kamera und Empfänger.
!
Es befindet sich eine starke Störquelle (z.B. Elektromotor,
Funkgerät etc.) in der Nähe. Ändern Sie die Platzierung oder
den Kanal.
!
Der Abstand zwischen Kamera und Empfänger ist zu gering,
dadurch kann der Empfänger übersteuert werden. Vergrößern
Sie den Abstand.
!
Starke Lichtquelle im Erfassungsbereich der Kamera. Platzieren
Sie die Kamera an einer anderen Stelle.
!
Erfassungsbereich der Kamera ist nicht richtig ausgeleuchtet.
Leuchten Sie den Bereich aus.
!
TV- Gerät falsch eingestellt. Stellen Sie Helligkeit und Kontrast
nach.
!
Starke Lichtquelle im Erfassungsbereich der Kamera. Platzieren
Sie die Kamera an einer anderen Stelle.
D
- 7
