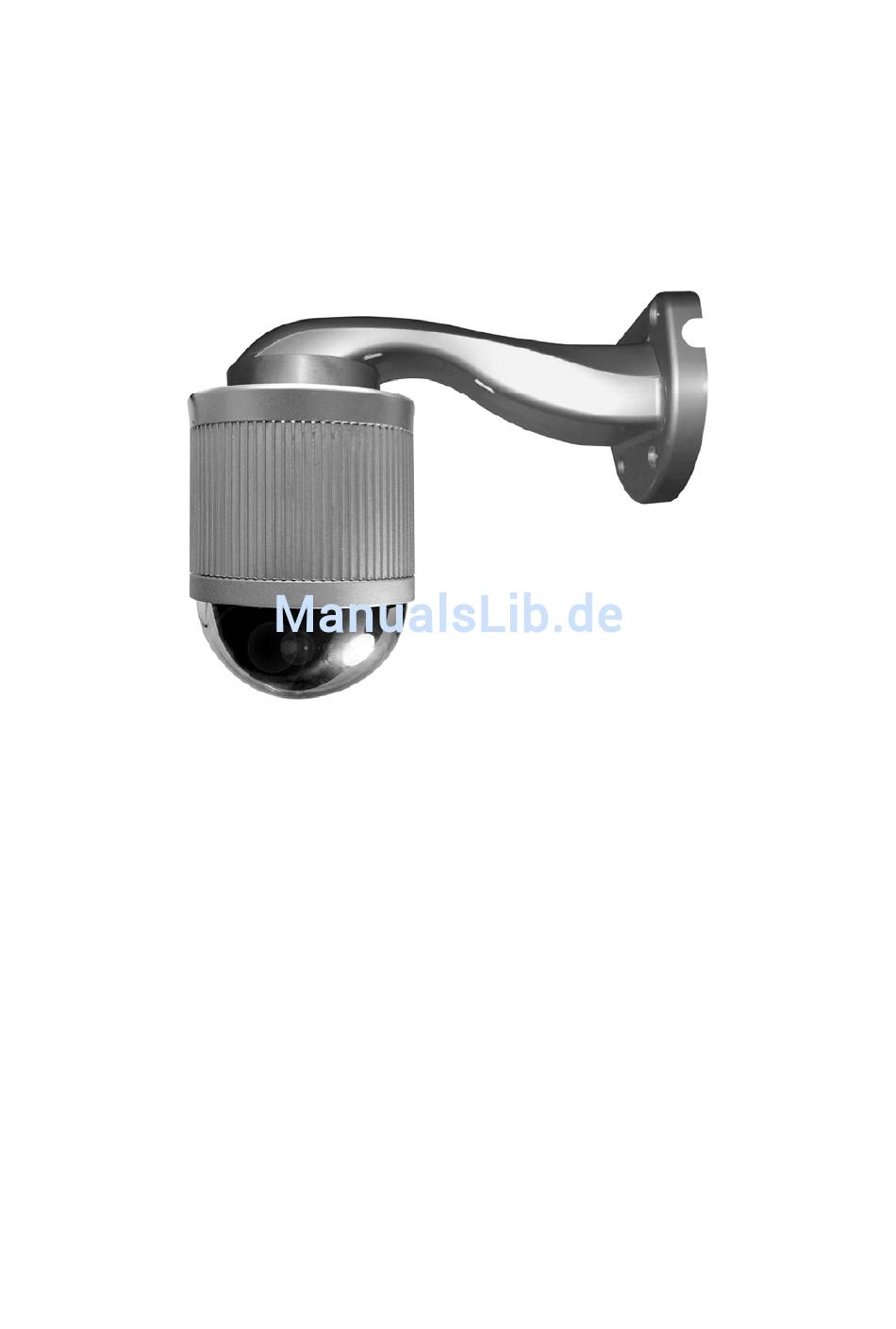

- Seite 1 SDA-8940 Hochgeschwindigkeits-Kuppelkamera Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch und bewahren Sie sie auf. Die auf der Vorderseite gezeigte Abbildung kann vom Originalprodukt abweichen.
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einführung 1.1. Übersicht 1.2. Eigenschaften 1.3. Lieferumfang 1.4. Technische Daten 2. Installation und Inbetriebnahme 2.1. Aufbau 2.2. Installation 2.3. Anschluss (Kamera/Tastatursteuerung/digitaler Videorekorder) 3. Kurzanleitung Menü 3.1. Menü-Konfiguration 3.2. Kurze Programmieranleitung 4. Hauptmenü – Kamera 4.1. Weißabgleich Automatisch Innenbereich 1 / Innenbereich 2 / sonnig / bewölkt 4.2. - Seite 3 Voreingestellte Punkte löschen Voreingestellte Punkte einsehen Voreinstellungs-Menü verlassen 7.4. Suchfunktion Vordefinierten Überwachungsbereich (=LIMIT=) festlegen Vordefinierte Zeitabschaltung für die Suchfunktion (=TIME=) festlegen Automatische Suchfunktion 7.5. Ausgangsposition Ausgangsposition einstellen 7.6. Autofokus Modus wählen 8. Hauptmenü verlassen Verlassen und Änderungen speichern Verlassen und Änderungen verwerfen Anhang 1 Werkseinstellungen...
-
Seite 4: Einführung
1. Einführung 1.1. Übersicht Diese Hochgeschwindigkeits-Kuppelkamera für den Außenbereich kann um 360° geschwenkt werden und verfügt über einen 90° Schrägsockel, eine optische Zoomlinse 22X und Autofokus. Zusätzlich hat sie viele weitere Funktionen wie z.B. eine intelligente automatische Suchfunktion, hohe Zuverlässigkeit der Achse, eine benutzerfreundliche grafische OSD-Schnittstelle, und sie kann über eine Tastatursteuerung gesteuert werden. -
Seite 5: Technische Daten
1.4. Technische Daten Hochgeschwindigkeits-Kuppelkamera mit 22X Zoom für den Außenbereich * Allgemein Signalsystem NTSC oder PAL Aufnahmeelement ¼'' Sony Color Super HAD CCD Bildsensor Anzahl der Pixel 768(H)*494(V)<NTSC>/752(H)*582(V)<PAL> Auflösung 480 TV-Linien Mindestausleuchtung 0,3 Lux / F1,6 S/N Rate Über 48dB (AGC aus) Videoausgang 1,0 Vp-p, 75 (Symbol) Hintergrundbeleuchtung... -
Seite 6: Installation Und Inbetriebnahme
2. Installation und Inbetriebnahme Bitte lassen Sie die Installation und den Anschluss dieser Kamera von einem Fachmann vornehmen. 2.1. Aufbau 2.2. Installation Für die Installation benötigen Sie die folgenden Teile: • Halterung (mitgeliefert) • Montagezubehör mit folgendem Inhalt: (1) Befestigungsschrauben (2) Dübel (3) Kappe (4) M6 Nylok Schrauben... -
Seite 7: Anschluss (Kamera/Tastatursteuerung/Digitaler Videorekorder)
Schritt 2: Befestigen Sie die Halterung an der Wand. Die Halterung besteht aus zwei Teilen: dem oberen und dem unteren Teil. Entfernen Sie den oberen Teil der Halterung. Befestigen Sie den unteren Teil mit Hilfe der vier Befestigungsschrauben und der Dübel an der Wand, wie in der folgenden Abbildung dargestellt. - Seite 8 1) Anschluss einer Kamera mit einem RJ11 Kabel an eine Tastatursteuerung Kabel RJ11 Kabel RS485-A und RS485-B der Kamera RS485-A: roter Draht RS485-A: brauner Draht RS485-B: grüner Draht RS485-B: orangefarbener Draht Das Kabel RJ11 ist nicht im Lieferumfang enthalten. Beispiel von RS485-A und RS485-B Drähten der Kamera. Schritt 1: Sie benötigen ein RJ11 Kabel in der richtigen Länge.
- Seite 9 Schritt 1: Sie benötigen ein RJ11 Kabel in der richtigen Länge. Ein anderer RJ11 Anschlussstecker kann anders aufgebaut sein, so dass die Verbindung unterschiedlich ist. Falls Sie den Videorekorder nach dem Anschluss nicht steuern können, ändern Sie bitte die Verbindung mit dem RJ11 Kabel.
-
Seite 10: Kurzanleitung Menü
3. Kurzanleitung Menü 3.1. Menü-Konfiguration Im Folgenden wird das Menü für die Einstellungen kurz dargestellt. Sie können die Kamera Ihren Bedürfnissen anpassen, indem Sie die entsprechenden Punkte in diesen Menüs einstellen. Details finden Sie auf den entsprechenden Seiten. Weißabgleich automatisch, Innenbereich 1, Innenbereich 2, sonnig, bewölkt Verschlussgeschwindigkeit 1/60, 1/100, 1/250, 1/500, 1/1000, 1/2000, 1/4000, 1/10000 Verstärkungsgrad... - Seite 11 Hinweis: Bitte stellen Sie zuerst an der Tastatursteuerung den Modus zur Kamerasteuerung ein. (1) Drücken Sie die Taste auf der Tastatursteuerung, um in den Modus zur Kamerasteuerung zu gelangen. Oder klicken Sie mit dem Stift das Kamerasymbol auf dem Bedienfeld der Tastatursteuerung an. Modus zur Kamerasteuerung einstellen (2) Im Modus zur Kamerasteuerung leuchtet die LED-Anzeige der Kamera auf der Tastatursteuerung.
-
Seite 12: Hauptmenü - Kamera
4. Hauptmenü – Kamera Drücken Sie die Taste auf der Tastatursteuerung, um in den Modus zur Kamerasteuerung zu gelangen. Oder klicken Sie mit dem Stift das Kamerasymbol auf dem Bedienfeld der Tastatursteuerung an, wie unten abgebildet. LED-Anzeige Bedienfeld Wenn sich die Tastatursteuerung im Modus zur Kamerasteuerung befindet, drücken Sie , um in das Hauptmenü... -
Seite 13: Weißabgleich
4.1. Weißabgleich Die Kamera hat mehrere numerische Einstellungen der Verschlussgeschwindigkeit. Je höher die Anzahl Die Funktion des Weißabgleichs sorgt dafür, dass ist, desto schneller ist der elektronische Kamera- das Bild bei unterschiedlicher Farbtemperatur die verschluss. Das Erhöhen der Verschlussgeschwindig- Farbbalance beibehält. Je nach Farbtemperatur und keit führt dazu, dass weniger Licht durch die Linse Installationsort können Sie den Weißabgleich wie dringt. -
Seite 14: Blende
4.4. Blende 4.6. Schärfe Mit der Funktion der automatischen Blende öffnet Durch die automatische Schärfe werden Bilddetails und schließt sich die Blende je nach Lichtbedingungen hervorgehoben, indem Blendenöffnung automatisch. Kamera erhöht und die Umrisse im Bild verschärft werden. • Wert der automatischen Blende (50 – 250): Der Wert der automatischen Blende ist der •... -
Seite 15: Hauptmenü - Werkzeuge
5. Hauptmenü – Werkzeuge Drücken Sie die Taste auf der Tastatursteuerung, um in den Modus zur Kamerasteuerung zu gelangen. Oder klicken Sie mit dem Stift das Kamerasymbol auf dem Bedienfeld der Tastatursteuerung an, wie in der Abbildung unten dargestellt. LED-Anzeige Bedienfeld Im Modus zu Kamerasteuerung drücken Sie , um das Hauptmenü... -
Seite 16: Titelname
5.1. Titelname 5.3. Schwenk-/Neige-Winkel Der Titelname ist die Bezeichnung, mit der die Der numerische Wert des Schwenk- und Neige- Kamera auf dem Monitor identifiziert wird. Er kann Winkels kann am Monitor angezeigt werden. aus bis zu 10 Zeichen bestehen. • Ein / aus: •... -
Seite 17: Zoombalken
5.5. Zoombalken 5.8. ID-Code-Anzeige Die Zoomrate kann an diesem Zoombalken ab- Die ID-Code-Nummer der Kamera kann am gelesen werden. Monitor angesehen werden. • Ein / aus: • Ein / aus: Wählen Sie, ob der Zoombalken am Monitor Wählen Sie, ob die ID-Nummer am Monitor angezeigt werden soll oder nicht. -
Seite 18: Hauptmenü - Status
6. Hauptmenü – Status Drücken Sie die Taste auf der Tastatursteuerung, um in den Modus zur Kamerasteuerung zu gelangen. Oder klicken Sie mit dem Stift das Kamerasymbol auf dem Bedienfeld der Tastatursteuerung an, wie in der Abbildung unten dargestellt. LED-Anzeige Bedienfeld Im Modus zu Kamerasteuerung drücken Sie , um das Hauptmenü... -
Seite 19: Reset
Im Modus zu Kamerasteuerung drücken Sie , um das Hauptmenü der Kamera zu öffnen. Bewegen Sie den Cursor auf STATUS , und das folgende Fenster erscheint: MODUS 1 Reset einstellen 2 Schwenk-/Neige-Geschwindigkeit schnell 3 Voreinstellung Gruppe 1 4 Suchfunktion 60° 5 Ausgangsposition einstellen 6 Autofokus... -
Seite 20: Voreinstellung
7.3. Voreinstellung Werkseitig voreingestellter Punkt 2 Mit der Voreinstellung können die Position der Kamera (Schwenken und Neigen) und der Zoom festgelegt werden. Es können bis zu 256 Punkte voreingestellt werden (8 Gruppen, jede Gruppe besteht aus 32 voreingestellten Punkten). Hinweis: In jeder voreingestellten Gruppe müssen mindestens zwei voreingestellte Punkte sein. -
Seite 21: Zeitdauer Der Voreingestellten Punkte Festlegen
• Zeitdauer voreingestellten Punkte festlegen: Schritt Bewegen Cursor „ “. Wählen Sie mit der oben/unten-Taste die Zeitdauer in Sekunden. Sie können z.B. die Zeitdauer 7 Sekunden wählen, dann erscheint ein ähnliches Fenster wie in der Abbildung unten. • Vordefinierten Überwachungsbereich (=LIMIT=) festlegen: Wenn Zielobjekt... -
Seite 22: Autofokus
7.6. Autofokus Die Kamera verfügt über zwei Arten von Autofokus. Sie können den Modus wählen, der Ihren Bedürfnissen entspricht. • Modus wählen: (1) Always (immer) Im Modus „Always“ fokussiert die Kamera immer automatisch, gleichgültig, ob sie stillsteht oder gerade schwenkt, sich neigt oder zoomt. •... -
Seite 23: Anhang 1 Werkseinstellungen
Im Modus zu Kamerasteuerung drücken Sie , um das Hauptmenü der Kamera zu öffnen. Bewegen Sie den Cursor auf STATUS , und das folgende Fenster erscheint: • Verlassen und Änderungen speichern: Bewegen Sie den Cursor zu „EXIT & SAVE“ (verlassen & speichern), und drücken Sie die Eingabetaste. Die Meldung „Are you sure?“... - Seite 24 Werfen Sie Verpackungsmaterial oder Geräte nicht einfach weg, sondern führen Sie sie der Wiederverwertung zu. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle erfragen Sie bei Ihrer Gemeinde. Indexa GmbH Paul-Böhringer-Str. 3 74229 Oedheim 2008/11/03...
