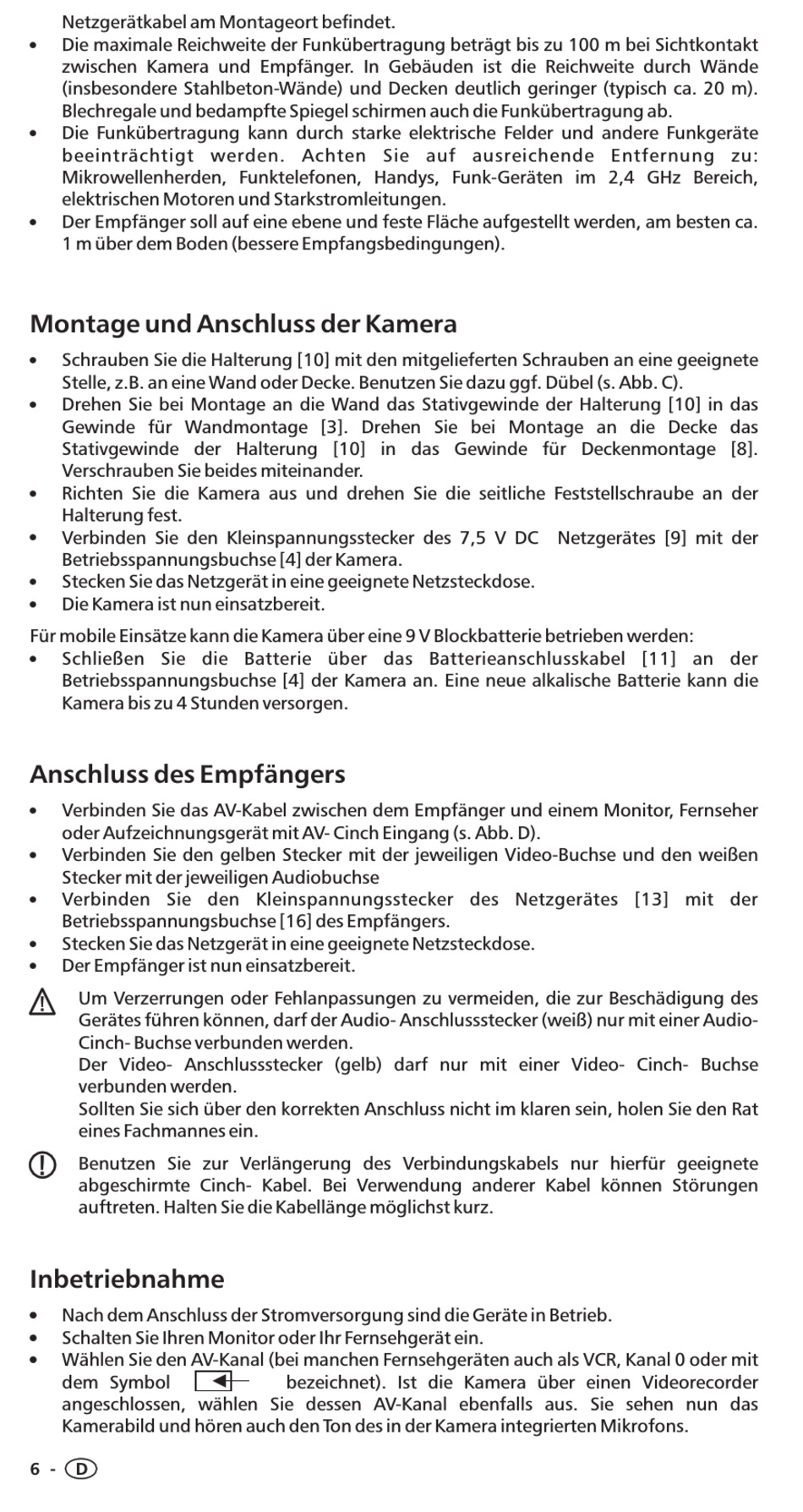

Netzgerätkabel am Montageort befindet.
!
Die maximale Reichweite der Funkübertragung beträgt bis zu 100 m bei Sichtkontakt
zwischen Kamera und Empfänger. In Gebäuden ist die Reichweite durch Wände
(insbesondere Stahlbeton-Wände) und Decken deutlich geringer (typisch ca. 20 m).
Blechregale und bedampfte Spiegel schirmen auch die Funkübertragung ab.
!
Die Funkübertragung kann durch starke elektrische Felder und andere Funkgeräte
beeinträchtigt werden. Achten Sie auf ausreichende Entfernung zu:
Mikrowellenherden, Funktelefonen, Handys, Funk-Geräten im 2,4 GHz Bereich,
elektrischen Motoren und Starkstromleitungen.
!
Der Empfänger soll auf eine ebene und feste Fläche aufgestellt werden, am besten ca.
1 m über dem Boden (bessere Empfangsbedingungen).
Montage und Anschluss der Kamera
!
Schrauben Sie die Halterung [10] mit den mitgelieferten Schrauben an eine geeignete
Stelle, z.B. an eine Wand oder Decke. Benutzen Sie dazu ggf. Dübel (s. Abb. C).
!
Drehen Sie bei Montage an die Wand das Stativgewinde der Halterung [10] in das
Gewinde für Wandmontage [3]. Drehen Sie bei Montage an die Decke das
Stativgewinde der Halterung [10] in das Gewinde für Deckenmontage [8].
Verschrauben Sie beides miteinander.
!
Richten Sie die Kamera aus und drehen Sie die seitliche Feststellschraube an der
Halterung fest.
!
Verbinden Sie den Kleinspannungsstecker des 7,5 V DC Netzgerätes [9] mit der
Betriebsspannungsbuchse [4] der Kamera.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
!
Die Kamera ist nun einsatzbereit.
Für mobile Einsätze kann die Kamera über eine 9 V Blockbatterie betrieben werden:
!
Schließen Sie die Batterie über das Batterieanschlusskabel [11] an der
Betriebsspannungsbuchse [4] der Kamera an. Eine neue alkalische Batterie kann die
Kamera bis zu 4 Stunden versorgen.
Anschluss des Empfängers
!
Verbinden Sie das AV-Kabel zwischen dem Empfänger und einem Monitor, Fernseher
oder Aufzeichnungsgerät mit AV- Cinch Eingang (s. Abb. D).
!
Verbinden Sie den gelben Stecker mit der jeweiligen Video-Buchse und den weißen
Stecker mit der jeweiligen Audiobuchse
!
Verbinden Sie den Kleinspannungsstecker des Netzgerätes [13] mit der
Betriebsspannungsbuchse [16] des Empfängers.
!
Stecken Sie das Netzgerät in eine geeignete Netzsteckdose.
!
Der Empfänger ist nun einsatzbereit.
Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des
Gerätes führen können, darf der Audio- Anschlussstecker (weiß) nur mit einer Audio-
Cinch- Buchse verbunden werden.
Der Video- Anschlussstecker (gelb) darf nur mit einer Video- Cinch- Buchse
verbunden werden.
Sollten Sie sich über den korrekten Anschluss nicht im klaren sein, holen Sie den Rat
eines Fachmannes ein.
Benutzen Sie zur Verlängerung des Verbindungskabels nur hierfür geeignete
abgeschirmte Cinch- Kabel. Bei Verwendung anderer Kabel können Störungen
auftreten. Halten Sie die Kabellänge möglichst kurz.
Inbetriebnahme
!
Nach dem Anschluss der Stromversorgung sind die Geräte in Betrieb.
!
Schalten Sie Ihren Monitor oder Ihr Fernsehgerät ein.
!
Wählen Sie den AV-Kanal (bei manchen Fernsehgeräten auch als VCR, Kanal 0 oder mit
dem Symbol
angeschlossen, wählen Sie dessen AV-Kanal ebenfalls aus. Sie sehen nun das
Kamerabild und hören auch den Ton des in der Kamera integrierten Mikrofons.
6
-
D
bezeichnet). Ist die Kamera über einen Videorecorder
