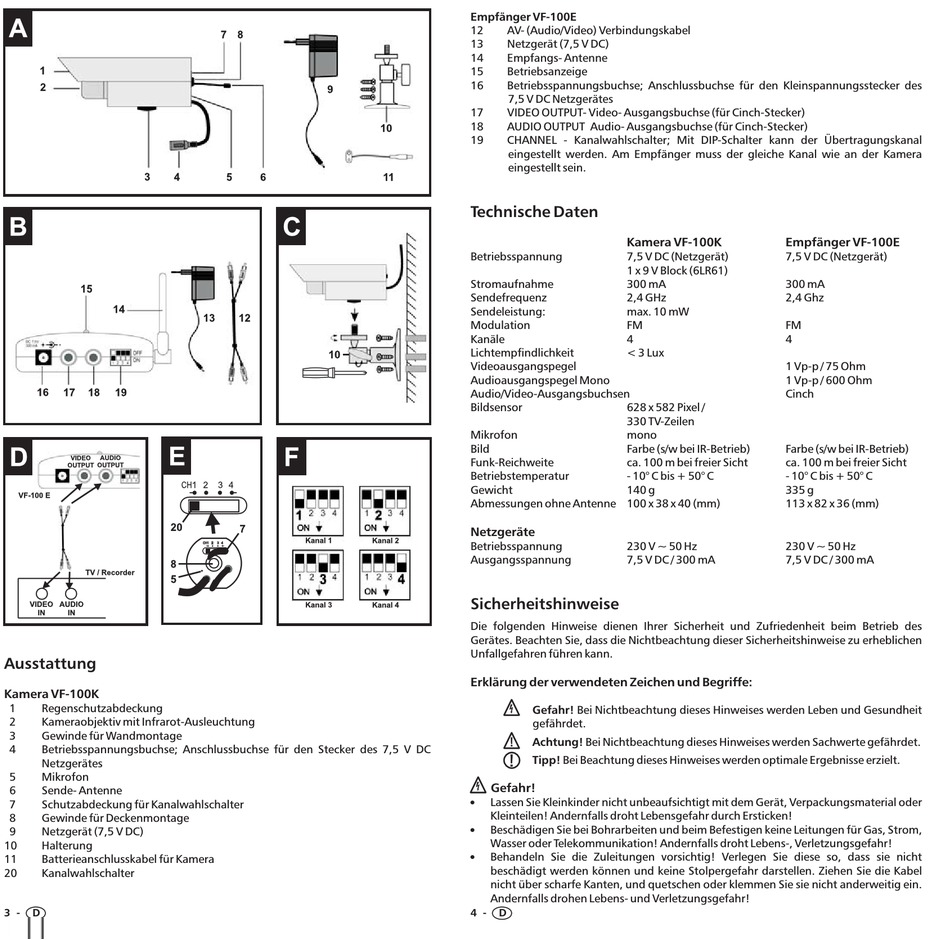

Ausstattung
Kamera VF-100K
1
Regenschutzabdeckung
2
Kameraobjektiv mit Infrarot-Ausleuchtung
3
Gewinde für Wandmontage
4
Betriebsspannungsbuchse; Anschlussbuchse für den Stecker des 7,5 V DC
Netzgerätes
5
Mikrofon
6
Sende- Antenne
7
Schutzabdeckung für Kanalwahlschalter
8
Gewinde für Deckenmontage
9
Netzgerät (7,5 V DC)
10
Halterung
11
Batterieanschlusskabel für Kamera
20
Kanalwahlschalter
3
-
D
CH
1 2
3 4
Empfänger VF-100E
12
AV- (Audio/Video) Verbindungskabel
13
Netzgerät (7,5 V DC)
14
Empfangs- Antenne
15
Betriebsanzeige
16
Betriebsspannungsbuchse; Anschlussbuchse für den Kleinspannungsstecker des
7,5 V DC Netzgerätes
17
VIDEO OUTPUT- Video- Ausgangsbuchse (für Cinch-Stecker)
18
AUDIO OUTPUT Audio- Ausgangsbuchse (für Cinch-Stecker)
19
CHANNEL - Kanalwahlschalter; Mit DIP-Schalter kann der Übertragungskanal
eingestellt werden. Am Empfänger muss der gleiche Kanal wie an der Kamera
eingestellt sein.
Technische Daten
Kamera VF-100K
Betriebsspan
nung
7,5 V DC (Netzgerät)
1 x 9 V Block (6LR61)
Stromaufnahme
300 mA
Sendefrequenz
2,4 GHz
Sendeleistung:
max. 10 mW
Modulation
FM
Kanäle
4
Lichtempfindlichkeit
< 3 Lux
Videoausgangspegel
Audioausgangspegel Mono
Audio/Video-Ausgangsbuchsen
Bildsensor
628 x 582 Pixel /
330 TV-Zeilen
Mikrofon
mono
Farbe (s/w bei IR-Betrieb)
Funk-Reichweite
ca. 100 m bei freier Sicht
Betriebstemperatur
- 10° C bis + 50° C
Gewicht
140 g
Abmessungen ohne Antenne 100 x 38 x 40 (mm)
Netzgeräte
Betriebsspannung
230 V ~ 50 Hz
Ausgangsspannung
7,5 V DC / 300 mA
Sicherheitshinweise
Die folgenden Hinweise dienen Ihrer Sicherheit und Zufriedenheit beim Betrieb des
Gerätes. Beachten Sie, dass die Nichtbeachtung dieser Sicherheitshinweise zu erheblichen
Unfallgefahren führen kann.
Erklärung der verwendeten Zeichen und Begriffe:
Gefahr!
Bei Nichtbeachtung dieses Hinweises werden Leben und Gesundheit
gefährdet.
Achtung!
Bei Nichtbeachtung dieses Hinweises werden Sachwerte gefährdet.
Tipp!
Bei Beachtung dieses Hinweises werden optimale Ergebnisse erzielt.
Gefahr!
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Verpackungsmaterial oder
Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
!
Beschädigen Sie bei Bohrarbeiten und beim Befestigen keine Leitungen für Gas, Strom,
Wasser oder Telekommunikation! Andernfalls droht Lebens-, Verletzungsgefahr!
!
Behandeln Sie die Zuleitungen vorsichtig! Verlegen Sie diese so, dass sie nicht
beschädigt werden können und keine Stolpergefahr darstellen. Ziehen Sie die Kabel
nicht über scharfe Kanten, und quetschen oder klemmen Sie sie nicht anderweitig ein.
Andernfalls drohen Lebens- und Verletzungsgefahr!
4
-
D
Empfänger VF-100E
7,5 V DC (Netzgerät)
300 mA
2,4 Ghz
FM
4
1 Vp-p / 75 Ohm
1 Vp-p / 600 Ohm
Cinch
Farbe (s/w bei IR-Betrieb)
ca. 100 m bei freier Sicht
- 10° C bis + 50° C
335 g
113 x 82 x 36 (mm)
230 V ~ 50 Hz
7,5 V DC / 300 mA
