KUHLGEBLASERELAIS
Das
Kihlgeblaserelais
befindet
sich
auf der Relais-
Befestigungsplatte und dient zum Offnen bzw. Schlie- ~
en des Schaltkreises des Kihlgeblasemotors.
UBERSTROMRELAIS UND UBERSTROMWIDERSTAND
Das
Uberstromrelais
befindet
sich
auf
der
Relais-
Befestigungsplatte. Der Uberstromwiderstand ist auf der
Chassishalterung untergebracht. Wenn die Start-Taste
fiir Mikrowellen-Kochen gedrtickt wird, 6ffnen sich zu-
nachst die Kontakte des Uberstromrelais und der Uber-
strom flie&t tiber den Uberstromwiderstand
ab. Nach
ungefahr 6 ms schlieRen sich die Uberstromrelaiskon-
takte, und der Strom flie&t ber sie zum Netztransfor- |
Der
Uberstromwiderstand
begrenzt
den
mator.
Uberstrom. Ist der Uberstromwiderstand unterbrochen,
kann es zum Ausfall der Hauptsicherung in der Wohnung
oder Sicherung F6,3A, 250V kommen, wenn die Start-
.
U berstromwiderstands Zu Pbesenadiggt:.

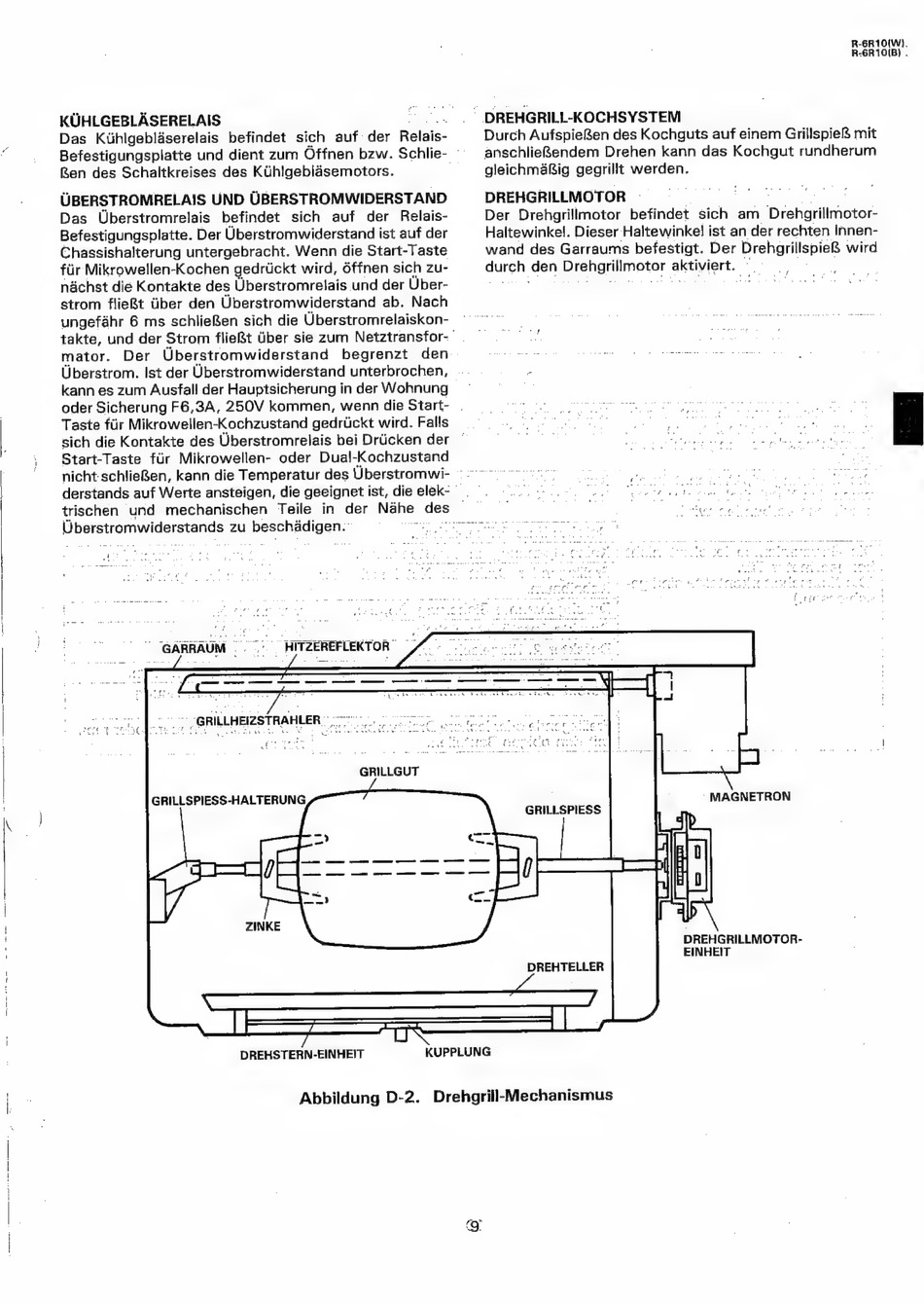

~ GARRAUM
0
1 TZEREFLEKTOR"
"= "GRILLHEIZSTRAHLER © 00
2p
GRILLGUT
GRILLSPIESS-HALTERUNG
DREHSTERN-EINHEIT
KUPPLUNG
va aan ua
~ DREHGRILL-KOCHSYSTEM
Durch Aufspie&en des Kochguts auf einem Grillspielg mit
anschlieRendem Drehen kann das Kochgut rundherum
gleichmaRig gegrillt werden.
DREHGRILLMOTOR
Der Drehgrillmotor
befindet
sich am Drehgrillmotor-
Haltewinkel. Dieser Haltewinkel ist an der rechten Innen-
wand des Garraums befestigt. Der Drehgrillspie& wird
durch den Drehgrillmotor aktiviert.
MAGNETRON
GRILLSPIESS
DREH GRILLMOTOR-
EINHEIT
DREHTELLER
i
10{W).
10(B) .
