2.5 Pfannendach-Montage waagerecht
übereinander
(bis 20 m Einbauhöhe)
15 Der Rahmen-Verbindungssatz RV-W
(22 06 13) ergänzt den Befestigungssatz BP
(18 55 44) zur waagerechten Montage der
Kollektoren übereinander.
Entsprechend der Anzahl der übereinander zu
montierenden Kollektoren werden folgende
Bauteile benötigt.
Anzahl der Kollektoren 2
BP (18 55 44) 3
RV-W (22 06 13) 1
R2 (22 04 57) 2
Vorbereitungsmaßnahmen:
Pro Befestigungssatz BP (18 55 44) sind 4
Stück Holzschrauben zu stellen.
6 Die Kollekorleisten (1) sind an der Markie-
rung bei 1232 mm zu trennen.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohrdurch-
führungen für Lüftungspfannen etc. berücksich-
tigen.
Die Pfannen zum Anbringen der unteren
Dachhaken (3) bis zum nächsten Sparren her-
ausnehmen bzw. verschieben.
Die Befestigungsposition der unteren
9 10
Dachhaken (3) auf dem Sparren festlegen. Die
Dachhaken müssen hierzu in einem Wellental
liegen. Der Dachhakenabstand beträgt ca. 1220
mm (+/- 200), je nach Tal der Dachpfanne.
Zum Höhenausgleich können die Unterlegplat-
ten (2) verwendet werden.
Die Dachhaken (3) sind auf dem Sparren mit
mindestens zwei Holzschrauben 8/80 zu be-
festigen. Zwischen den beiden äußeren Dach-
haken wird eine Richtschnur gespannt, an der
alle weiteren Dachhaken ausgerichtet werden.
Die weiteren Dachhaken werden im Ab-
19
stand 1076 + 1232 x (Anzahl der Kollektoren
minus 1) gesetzt. Die Toleranz dabei beträgt bis
zu 400 mm, so dass folgenden Abstände einzu-
halten sind: zwischen ...
- 1. und 2. Dachhaken 676 bis 1076 mm
- 1. und 3. Dachhaken 1908 bis 2308 mm
- 1. und 4. Dachhaken 3140 bis 3540 mm
- 1. und 5. Dachhaken 4172 bis 4772 mm
Da die Profilschienen (7) an den Seiten insge-
samt ca. 185 mm über den Kollektorrand hin-
ausstehen, sind diese bei Bedarf um die Länge
185 mm zu kürzen. Das neue Maß entspricht
2205 mm.
Die untersten Kollektorleisten (1) sowie die
unteren beiden Profilschienen (7) werden wie
unter Abschnitt 2.3 (S. 9 oben) beschrieben
montiert.
Die folgende Profilschiene (7) wird mittels
zwei Knotenblechen (13) an der bereits mon-
tierten Profilschiene befestigt.
12
6

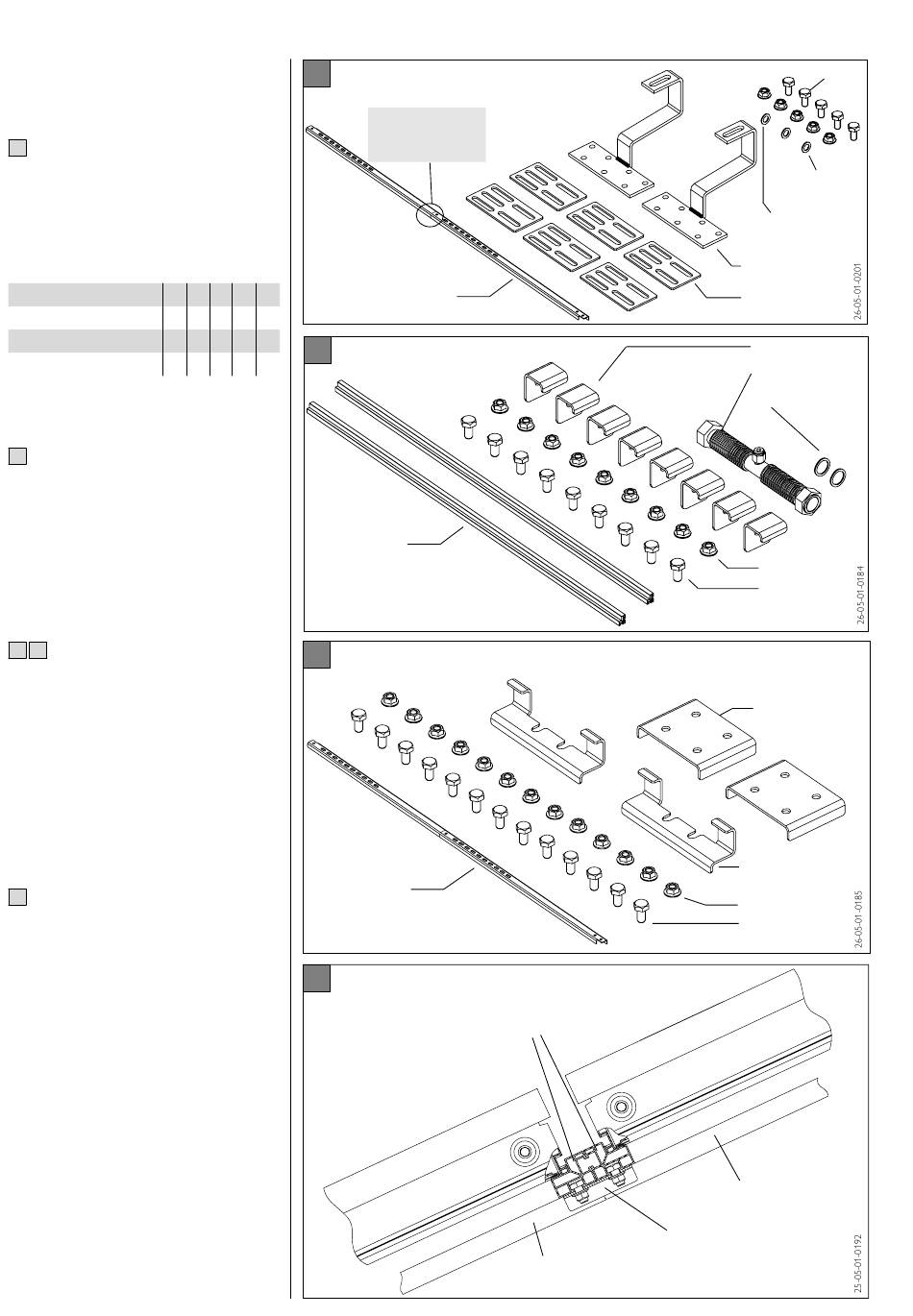

Befestigungssatz Pfannendach BP (18 55 44)
1) Kollektorleiste
3 4 5 6
4 5 6 7
2 3 4 5
8
Montagerahmen R2 (22 04 57)
3 4 5 6
7) Profilschiene
Rahmen-Verbindungssatz RV-W
15
(22 06 13)
1) Kollektorleiste
16
Bei waagerechter
Montage an der
Markierung trennen!
Profilschiene (7)
Kollektorleiste (1)
6) Schrauben M10
5) Muttern M10
4) Scheiben M10
3) Dachhaken
2) Unterlegplatte
9) Sicherungswinkel
11) Kompensator
10) Dichtung
5) Mutter M10
6) Schraube M10
13) Knotenblech
12) doppelter Siche-
rungswinkel
5) Mutter M10
6) Schraube M10
Kollektorleiste (1)
Knotenblech (13)
