2.8 Welldach-Montage

(bis 20 m Einbauhöhe)
Es stehen 2 Montagerahmen zur Verfügung:
7 für 1 Kollektor senkrecht (22 04 56)
8 für 2 Kollektoren senkrecht oder 1 Kollek-
tor waagerecht (22 04 57)
30 Bei der senkrechten Welldachmontage
eines Kollektors wird der Befestigungssatz
Well-dach BW (18 56 59) zweimal benötigt,
ab zwei Kollektoren ist das Set in gleicher An-
zahl der Kollektoren erforderlich.
Bei der waagerechten Welldachmontage wird
der Befestigungssatz Welldach BW in doppel-
ter Anzahl der Kollektoren benötigt.
zusätzlich wird die Kollektorleiste (22 01 94)
benötigt, die in der Anzahl des Befestigungssat-
zes Welldach BW zu bestellen ist.
Vorgehensweise:
Befestigungsort auswählen, spätere Rohrdurch-
führung durch Lüftungspfanne etc. berücksich-
tigen.
Die U-Leisten (25) müssen auf einem Wellen-
berg des Welldachs befestigt werden.
Bei der Montage von mindestens zwei Kol-
31
lektoren senkrecht oder einem Kollektor waa-
gerecht beträgt der Abstand von der ersten
zur zweiten U-Leiste (25) 1195 mm (+/-200).
31 Bei der Befestigung der 3. U-Leiste (25)
muss folgender Abstand (von Mitte zu Mitte der
Bohrlöcher. von der 1. U-Leiste (25) eingehal-
ten werden:
bei senkrechter Montage: 2194 mm (- 400 mm)
bei waagerechter Montage: 1013 mm (- 400 mm)
Gleicher Abstand gilt zwischen 2. und 4. U-
Leiste!
Zum Bohren der Sparren ist die Wellplatte
auszubauen. Die Bohrungen (Ø 18 mm) auf
den Dachsparren sind im Abstand von obigen
Angaben zu bohren.
Bei Bedarf ist eine Auswechslung zur Lastauf-
nahme bauseits zu erstellen (z.B. Nebenträger
mit Balkenschuhverbindung).
32 Dann sind die Abstandsmaße auf die Well-
platte zu übertragen, um diese ebenfalls zu
bohren (Ø 18 mm). Die Gewindestange (26)
ist in der Sparren-Bohrung mit den Mutter
M16 (27) (oben und unten), der großen Schei-
be (29) für die Holzverbindung und der Zahn-
scheibe (30) zu befestigen. Dabei ist die max.
Kraglänge der Gewindestange (26) (110 mm)
zur U-Leiste (25) zu berücksichtigen.
Anschließend ist die Wellplatte wieder auf dem
Dach zu befestigen.
32 Nun die Unterlegscheibe (28) mit Mutter
M16 (27) leicht auf der Wellplatte festschrau-
ben. Anschließend Ringspalt bauseits mit (Dich-
tungsmasse) Silikon ausspritzen.
16
7

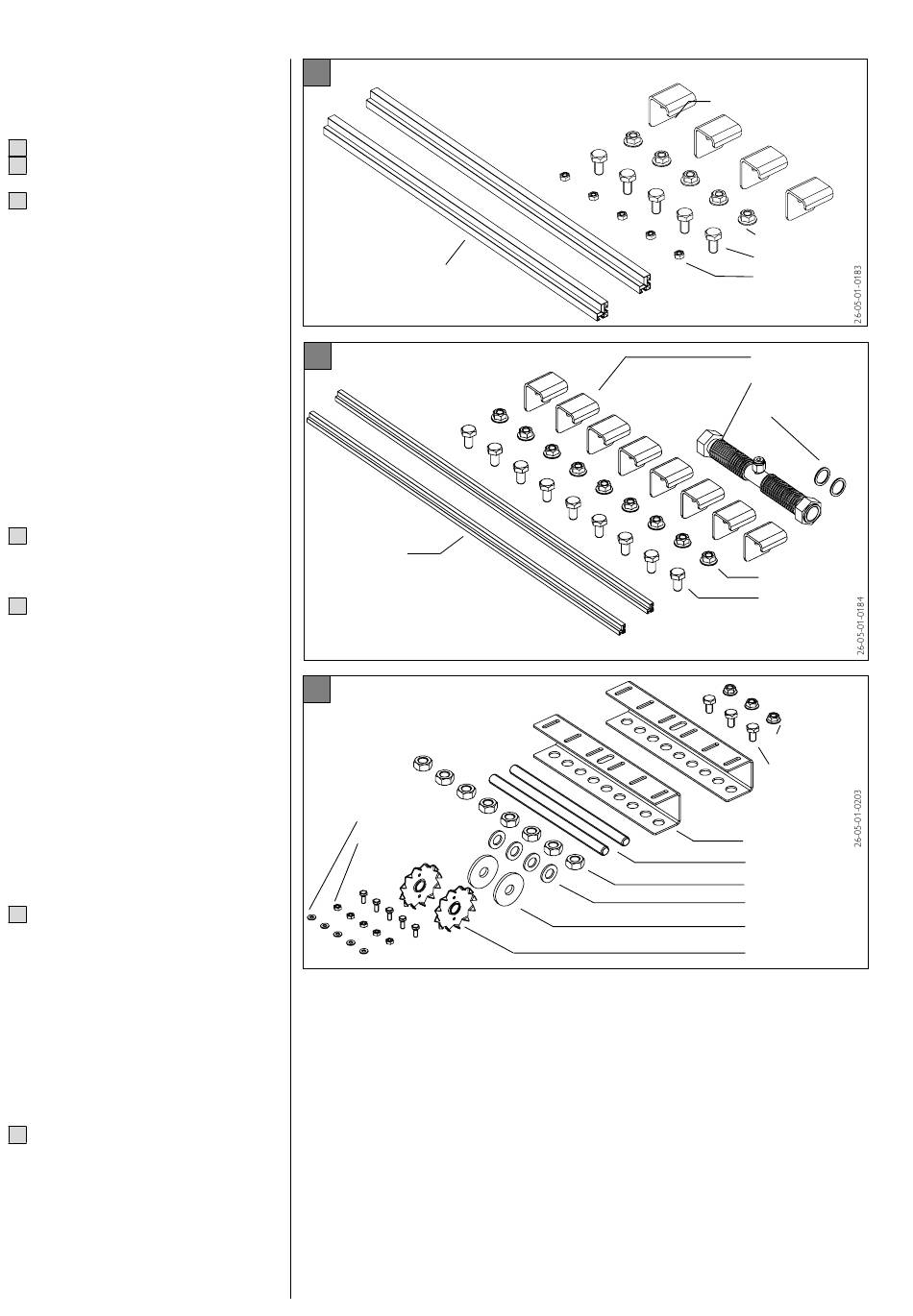

Montagerahmen R1 (22 04 56)
7) Profilschiene
8
Montagerahmen R2 (22 04 57)
7) Profilschiene
30
Befestigungssatz Welldach BW (18 56 59)
16) Scheibe M6
15) Mutter M6
9) Sicherungswinkel
5) Mutter M10
6) Schraube M10
8) Muttern M6
9) Sicherungswinkel
11) Kompensator
10) Dichtung
5) Mutter M10
6) Schraube M10
5) Mutter M10
6) Schraube M10
25) U-Leiste
26) Gewindestange
27) Mutter M 16
28) Scheibe für M 16
29) Scheibe groß
30) Zahnscheibe
