Montage des Rauchgasrohrs mit Abzug an
der Rückseite
Das Produkt ist standardmäßig mit einem Rauchabzug zur
Befestigung an der Oberseite ausgelegt. Für einen Abzug an
der Rückseite gehen Sie wie folgt vor:
• Positionieren Sie das Produkt korrekt (siehe Abb. 1).
Um einen Abzug an der Oberseite in einen Abzug an
der Rückseite zu ändern, entfernen Sie das Leit- und
Auslassleitblech im Inneren der Brennkammer.

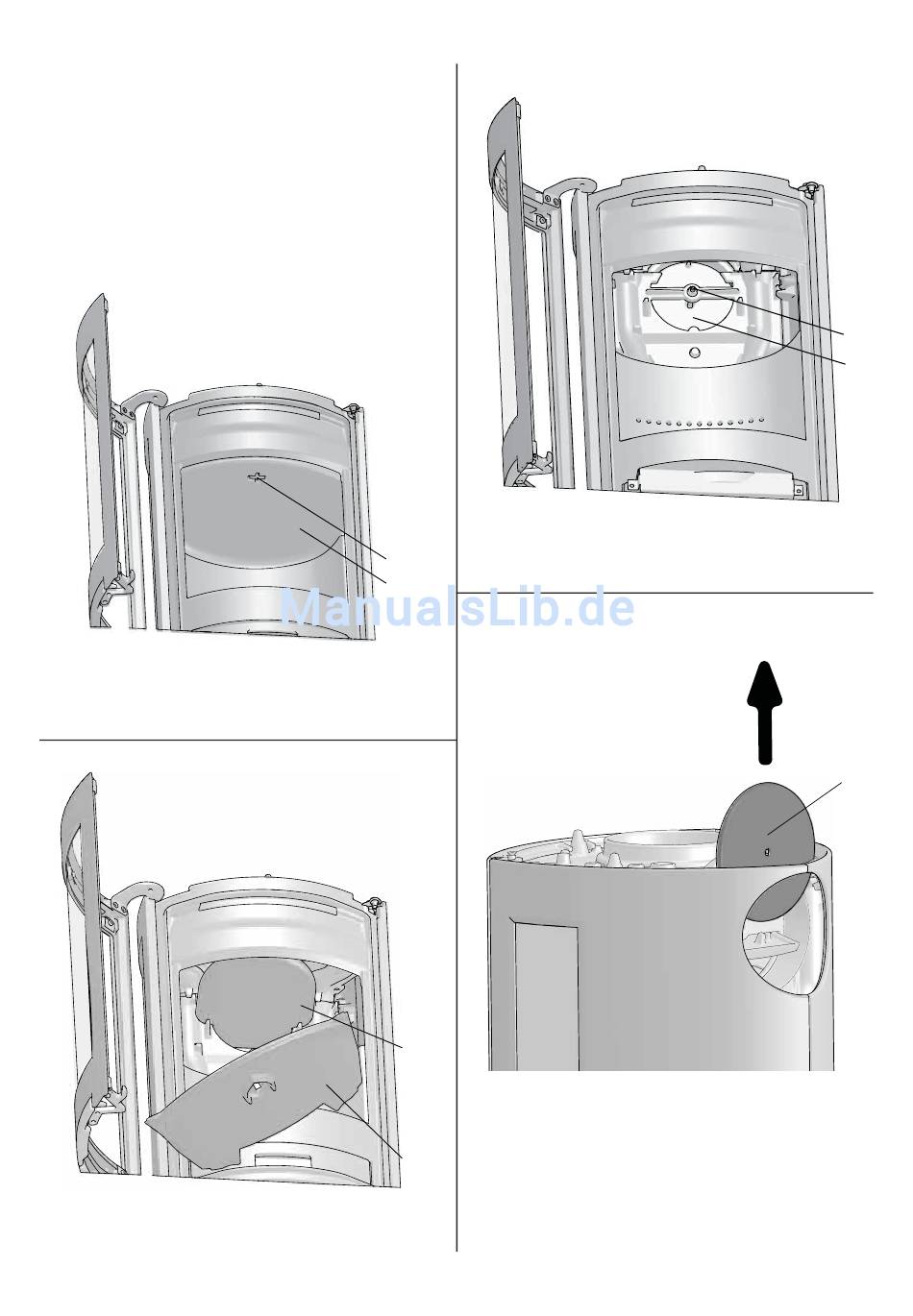

Abb. 20
1. Heben Sie das Leitblech an. Drehen Sie den Schlüssel (B)
um 90° im Leitblech (A). Entfernen Sie danach den Schlüssel.
2. Heben Sie den hinteren Rand des Leitblechs (A) an und
kippen Sie es heraus
Abb. 21
3. Heben Sie den hinteren Rand des unteren Auslassleitblechs
(A) an und kippen Sie es heraus.
4. Entfernen Sie das obere Auslassleitblech (D).
36
Abb. 22
5. Lösen Sie die Schraube (E), die die Abdeckung (F) an ihrer
Position hält
B
A
Abb. 23
D
6. Ziehen Sie die Abdeckung (F) nach oben.
C
E
F
F
