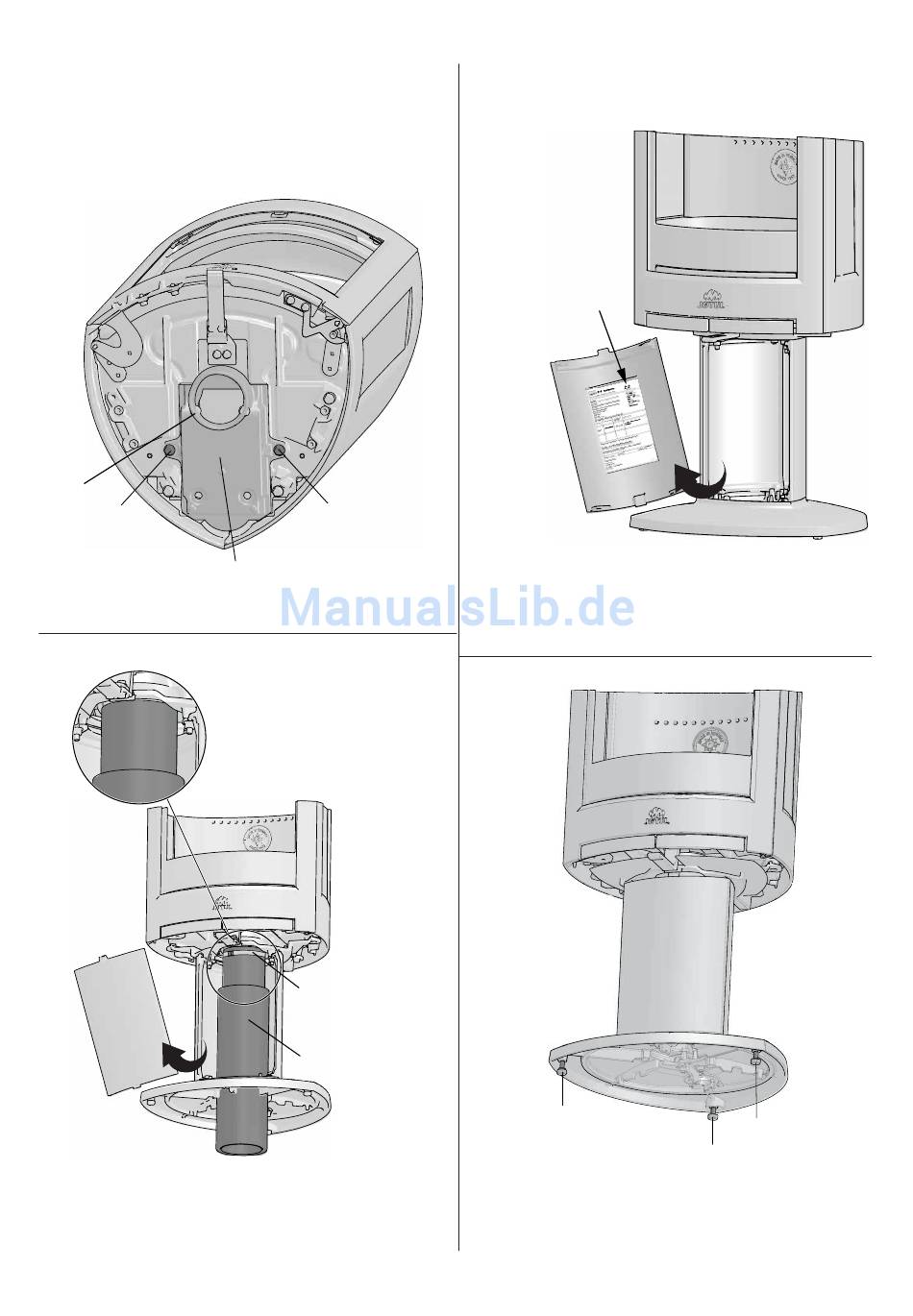

Jøtul F 373 Advance – externe
luchtaansluiting door de vloer
Als de Jøtul F 373 Advance moet worden geïnstalleerd met
een externe luchttoevoer door de vloer, moet de externe
luchtinlaat (A) eerst worden gedraaid.
Afb. 15
B
C
1. Draai de schroeven (C) los. Draai de externe luchtinlaat
zo, dat de opening in het midden zit.
Afb. 16
2. De set voor externe
verbrandingskamer op de externe luchtinlaat gemonteerd.
Let op: Als een draaiplaat wordt geïnstalleerd, moet deze
eerst worden gemonteerd voordat de kachel rechtop wordt
gezet. Zie de montageaanwijzingen bij de draaiset.
C
A
Gebruik bij de installatie
van een draaiset (optie)
geen slangklem.
Slangklem
Externe
lucthaansluiting
lucht wordt onderop
4.6 Locatie van goedkeuringsetiket
Afb. 17
Goedkeuringsetiket
3. Verwijder de voorafdekking van het voetstuk.
4. Bevestig het goedkeuringsetiket (A) in de voorafdekking.
U vindt het etiket in de aslade. (Dit etiket is belangrijk voor
de goedkeuring van het product.)
Afb. 18
A
Zet het product waterpas met de 3 afstelschroeven (A).
de
Let op: Als u een glazen vloerplaat gebruikt, moet het product
ongeveer 8-10 mm omhoog worden gebracht van de vloer met
de 3 afstelschroeven.
