Een kachelpijp met een achteruitlaat
monteren
Het product is normaal gesproken gemonteerd voor een
bovenuitlaat. Als u een achteruitlaat wilt, gaat u als volgt te
werk:
• Plaats het product correct (zie afb. 1).
De eerste stap bij het veranderen van een bovenuitlaat naar
een achteruitlaat is het verwijderen van het schot en de
uitlaatplaten in de verbrandingskamer.

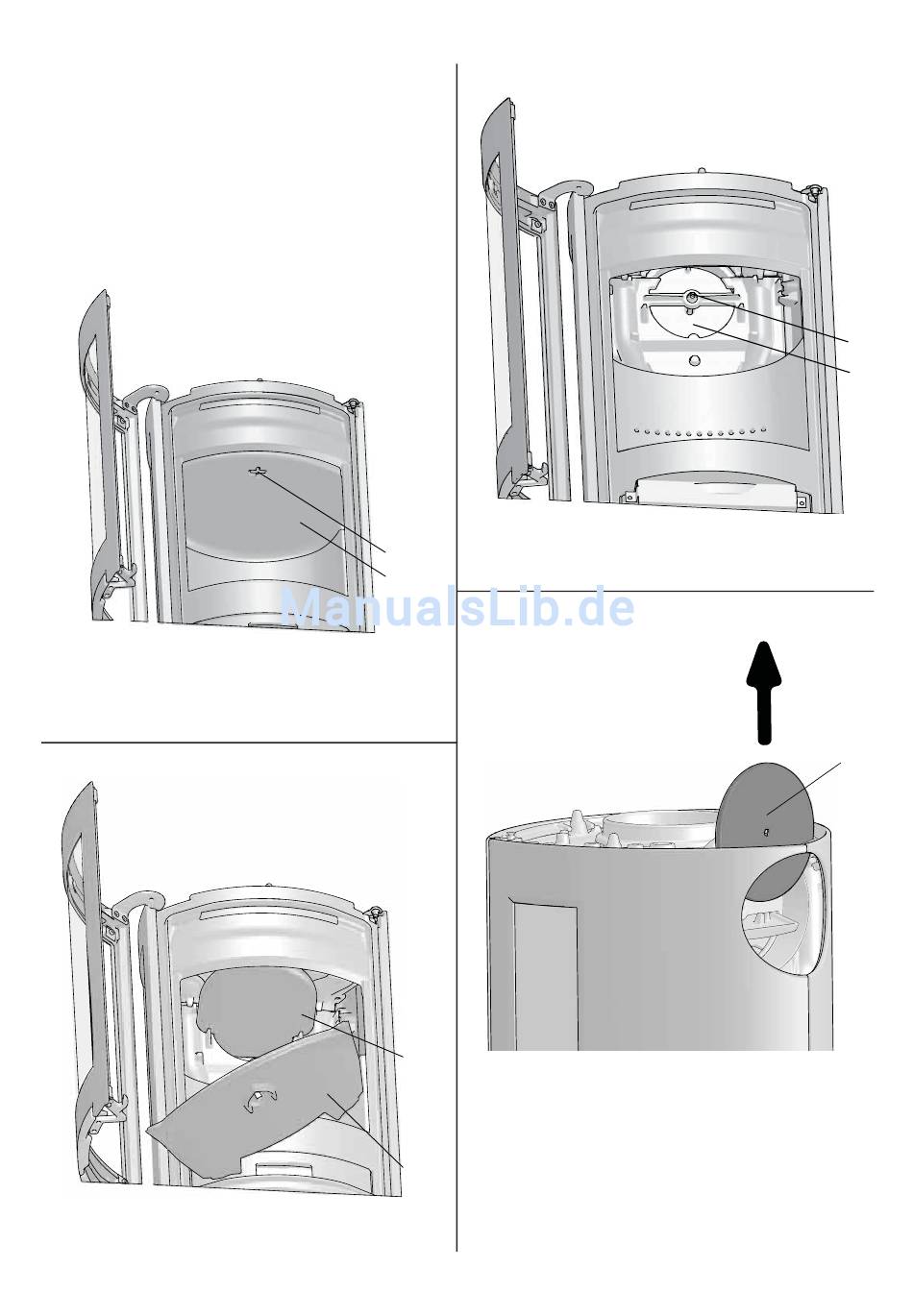

Afb. 20
1. Til het schot op, draai de sleutel (B) 90° in het schot (A) en
verwijder de sleutel.
2. Til de achterrand van het schot (A) op en kantel het naar
buiten.
Afb. 21
3. Til de achterrand van de onderste uitlaatplaat (C) op en
kantel deze naar buiten.
4. Verwijder hierna de bovenste uitlaatplaat (D).
Afb. 22
5. Draai de schroef (E) los waarmee de afdekking (F) vastzit.
B
A
Afb. 23
D
6. Trek de afdekking (F) naar boven.
C
NEDERLANDS
E
F
F
