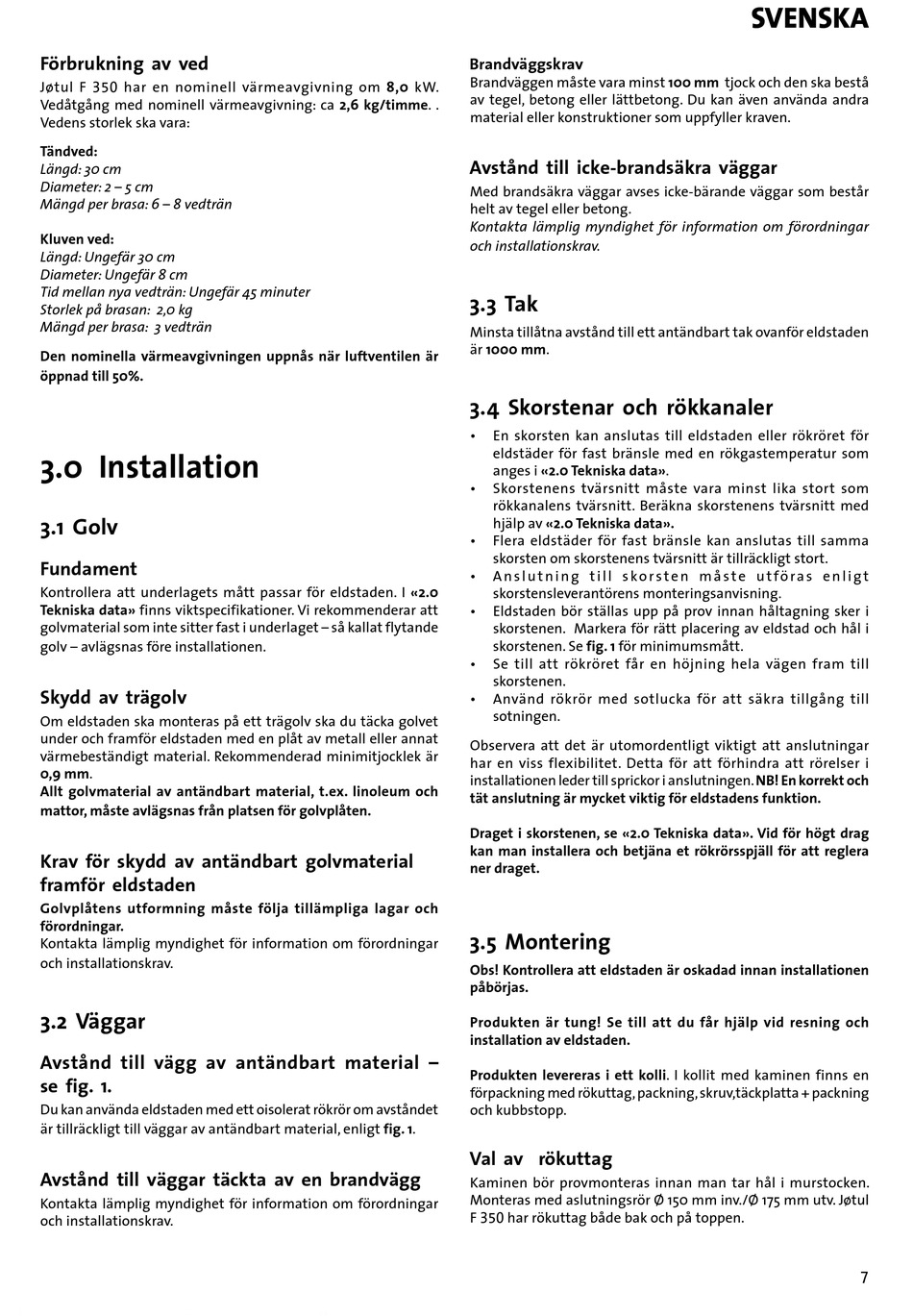

Förbrukning av ved
Jøtul F 350 har en nominell värmeavgivning om 8,0 kW.
Vedåtgång med nominell värmeavgivning: ca 2,6 kg/timme. .
Vedens storlek ska vara:
Tändved:
Längd: 30 cm
Diameter: 2 – 5 cm
Mängd per brasa: 6 – 8 vedträn
Kluven ved:
Längd: Ungefär 30 cm
Diameter: Ungefär 8 cm
Tid mellan nya vedträn: Ungefär 45 minuter
Storlek på brasan: 2,0 kg
Mängd per brasa: 3 vedträn
Den nominella värmeavgivningen uppnås när luftventilen är
öppnad till 50%.

3.0 Installation

3.1 Golv
Fundament
Kontrollera att underlagets mått passar för eldstaden. I «2.0
Tekniska data» finns viktspecifikationer. Vi rekommenderar att
golvmaterial som inte sitter fast i underlaget – så kallat flytande
golv – avlägsnas före installationen.
Skydd av trägolv
Om eldstaden ska monteras på ett trägolv ska du täcka golvet
under och framför eldstaden med en plåt av metall eller annat
värmebeständigt material. Rekommenderad minimitjocklek är
0,9 mm.
Allt golvmaterial av antändbart material, t.ex. linoleum och
mattor, måste avlägsnas från platsen för golvplåten.
Krav för skydd av antändbart golvmaterial
framför eldstaden
Golvplåtens utformning måste följa tillämpliga lagar och
förordningar.
Kontakta lämplig myndighet för information om förordningar
och installationskrav.
3.2 Väggar
Avstånd till vägg av antändbart material –
se fig. 1.
Du kan använda eldstaden med ett oisolerat rökrör om avståndet
är tillräckligt till väggar av antändbart material, enligt fig. 1.
Avstånd till väggar täckta av en brandvägg
Kontakta lämplig myndighet för information om förordningar
och installationskrav.
Brandväggskrav
Brandväggen måste vara minst 100 mm tjock och den ska bestå
av tegel, betong eller lättbetong. Du kan även använda andra
material eller konstruktioner som uppfyller kraven.
Avstånd till icke-brandsäkra väggar
Med brandsäkra väggar avses icke-bärande väggar som består
helt av tegel eller betong.
Kontakta lämplig myndighet för information om förordningar
och installationskrav.
3.3 Tak
Minsta tillåtna avstånd till ett antändbart tak ovanför eldstaden
är 1000 mm.
3.4 Skorstenar och rökkanaler
• En skorsten kan anslutas till eldstaden eller rökröret för
eldstäder för fast bränsle med en rökgastemperatur som
anges i «2.0 Tekniska data».
• Skorstenens tvärsnitt måste vara minst lika stort som
rökkanalens tvärsnitt. Beräkna skorstenens tvärsnitt med
hjälp av «2.0 Tekniska data».
• Flera eldstäder för fast bränsle kan anslutas till samma
skorsten om skorstenens tvärsnitt är tillräckligt stort.
• A n s l u t n i n g t i l l s k o r s t e n m å s t e u t f ö r a s e n l i g t
skorstensleverantörens monteringsanvisning.
• Eldstaden bör ställas upp på prov innan håltagning sker i
skorstenen. Markera för rätt placering av eldstad och hål i
skorstenen. Se fig. 1 för minimumsmått.
• Se till att rökröret får en höjning hela vägen fram till
skorstenen.
• Använd rökrör med sotlucka för att säkra tillgång till
sotningen.
Observera att det är utomordentligt viktigt att anslutningar
har en viss flexibilitet. Detta för att förhindra att rörelser i
installationen leder till sprickor i anslutningen. NB! En korrekt och
tät anslutning är mycket viktig för eldstadens funktion.
Draget i skorstenen, se «2.0 Tekniska data». Vid för högt drag
kan man installera och betjäna et rökrörsspjäll för att reglera
ner draget.
3.5 Montering
Obs! Kontrollera att eldstaden är oskadad innan installationen
påbörjas.
Produkten är tung! Se till att du får hjälp vid resning och
installation av eldstaden.
Produkten levereras i ett kolli. I kollit med kaminen finns en
förpackning med rökuttag, packning, skruv,täckplatta + packning
och kubbstopp.
Val av rökuttag
Kaminen bör provmonteras innan man tar hål i murstocken.
Monteras med aslutningsrör Ø 150 mm inv./Ø 175 mm utv. Jøtul
F 350 har rökuttag både bak och på toppen.
SVEnSkA
7
