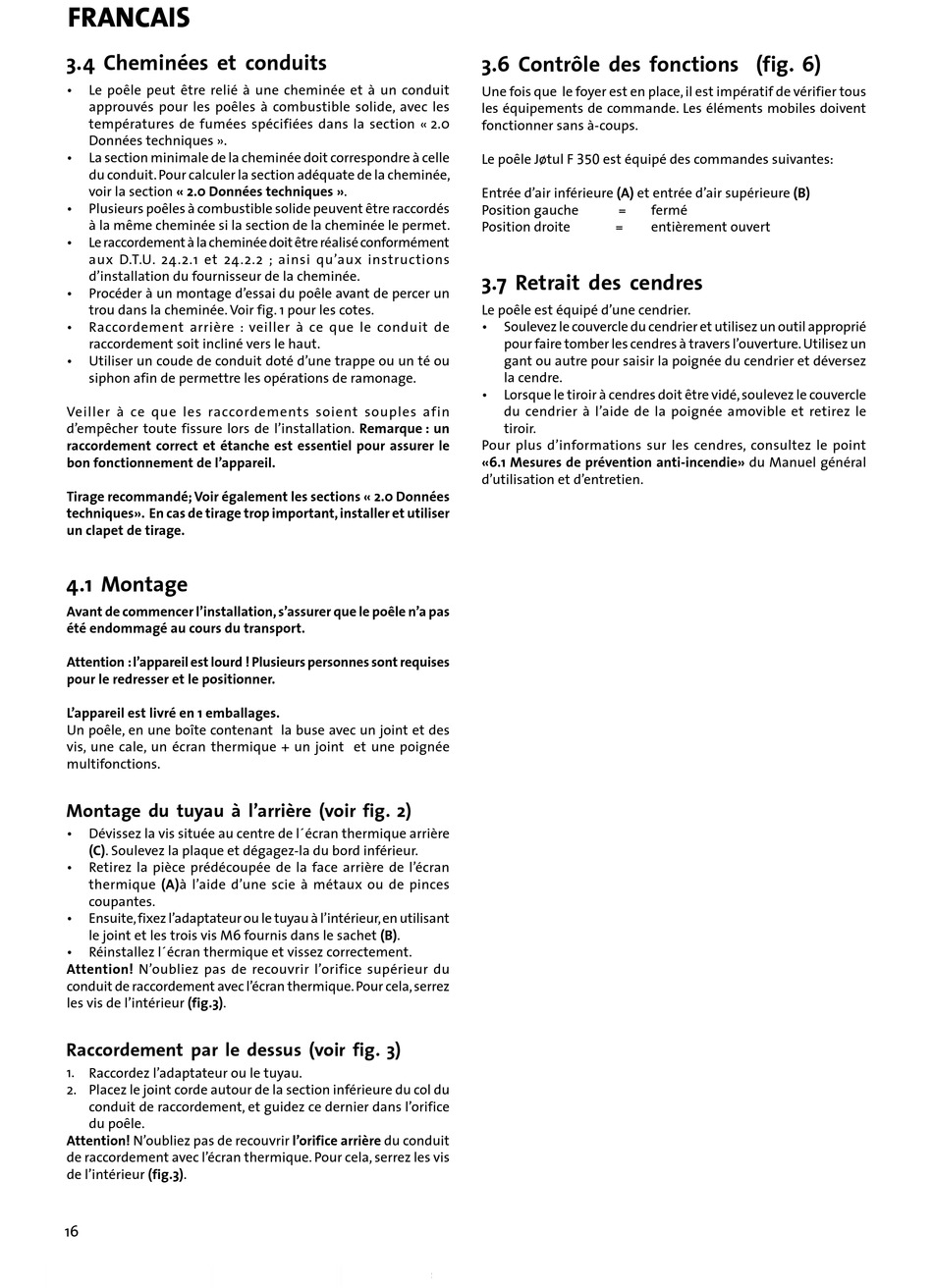

frAnCAiS
3.4 Cheminées et conduits
• Le poêle peut être relié à une cheminée et à un conduit
approuvés pour les poêles à combustible solide, avec les
températures de fumées spécifiées dans la section « 2.0
Données techniques ».
• La section minimale de la cheminée doit correspondre à celle
du conduit. Pour calculer la section adéquate de la cheminée,
voir la section « 2.0 Données techniques ».
• Plusieurs poêles à combustible solide peuvent être raccordés
à la même cheminée si la section de la cheminée le permet.
• Le raccordement à la cheminée doit être réalisé conformément
aux D.T.U. 24.2.1 et 24.2.2 ; ainsi qu'aux instructions
d'installation du fournisseur de la cheminée.
• Procéder à un montage d'essai du poêle avant de percer un
trou dans la cheminée. Voir fig. 1 pour les cotes.
• Raccordement arrière : veiller à ce que le conduit de
raccordement soit incliné vers le haut.
• Utiliser un coude de conduit doté d'une trappe ou un té ou
siphon afin de permettre les opérations de ramonage.
Veiller à ce que les raccordements soient souples afin
d'empêcher toute fissure lors de l'installation. Remarque : un
raccordement correct et étanche est essentiel pour assurer le
bon fonctionnement de l'appareil.
Tirage recommandé; Voir également les sections « 2.0 Données
techniques». En cas de tirage trop important, installer et utiliser
un clapet de tirage.

4.1 Montage

Avant de commencer l'installation, s'assurer que le poêle n'a pas
été endommagé au cours du transport.
Attention : l'appareil est lourd ! Plusieurs personnes sont requises
pour le redresser et le positionner.
L'appareil est livré en 1 emballages.
Un poêle, en une boîte contenant la buse avec un joint et des
vis, une cale, un écran thermique + un joint et une poignée
multifonctions.
Montage du tuyau à l'arrière (voir fig. 2)
• Dévissez la vis située au centre de l´écran thermique arrière
(C). Soulevez la plaque et dégagez-la du bord inférieur.
• Retirez la pièce prédécoupée de la face arrière de l'écran
thermique (A)à l'aide d'une scie à métaux ou de pinces
coupantes.
• Ensuite, fixez l'adaptateur ou le tuyau à l'intérieur, en utilisant
le joint et les trois vis M6 fournis dans le sachet (B).
• Réinstallez l´écran thermique et vissez correctement.
Attention! N'oubliez pas de recouvrir l'orifice supérieur du
conduit de raccordement avec l'écran thermique. Pour cela, serrez
les vis de l'intérieur (fig.3).
Raccordement par le dessus (voir fig. 3)
1. Raccordez l'adaptateur ou le tuyau.
2. Placez le joint corde autour de la section inférieure du col du
conduit de raccordement, et guidez ce dernier dans l'orifice
du poêle.
Attention! N'oubliez pas de recouvrir l'orifice arrière du conduit
de raccordement avec l'écran thermique. Pour cela, serrez les vis
de l'intérieur (fig.3).
16
3.6 Contrôle des fonctions (fig. 6)
Une fois que le foyer est en place, il est impératif de vérifier tous
les équipements de commande. Les éléments mobiles doivent
fonctionner sans à-coups.
Le poêle Jøtul F 350 est équipé des commandes suivantes:
Entrée d'air inférieure (A) et entrée d'air supérieure (B)
Position gauche =
Position droite =
3.7 Retrait des cendres
Le poêle est équipé d'une cendrier.
• Soulevez le couvercle du cendrier et utilisez un outil approprié
pour faire tomber les cendres à travers l'ouverture. Utilisez un
gant ou autre pour saisir la poignée du cendrier et déversez
la cendre.
• Lorsque le tiroir à cendres doit être vidé, soulevez le couvercle
du cendrier à l'aide de la poignée amovible et retirez le
tiroir.
Pour plus d'informations sur les cendres, consultez le point
«6.1 Mesures de prévention anti-incendie» du Manuel général
d'utilisation et d'entretien.
fermé
entièrement ouvert
