3. Wandbefestigung
Das Aggregat wird mit zwei Befestigungshaken (Lochabstand: 245mm) an den beiden Befestigungsbohrungen an
der Rückwand des Gerätes befestigt. Achten Sie auf genügend Freiraum nach oben bzw. eine gute Zugänglichkeit
für Wartungsarbeiten, sowie auf eine waagerechte Installation (± 2%). Das Gerät muss immer mindestens. 25 cm
über dem höchsten Tankniveau installiert werden, damit keine Zulaufdrücke entstehen können. Das Aggregat kann
auch auf den Boden gestellt werden. Wir empfehlen dann, das Aggregat an der Wand zu fixieren.
4. Rohrinstallation
Die Geräte sind werkseitig mit Schneidringverschraubungen für NW 10 Cu-Rohr, ausgestattet. Beim Anschluss der
Cu-Rohre an Saug- und Abgangstutzen ist darauf zu achten, dass keine Vorspannung durch Biegen der Leitungen
entsteht. Die Rohrinstallation muss fachmännisch und sorgfältig ausgeführt werden.
Achtung :
• Beim Biegen der Leitungen dürfen keine Querschnittsverengungen entstehen.
• Spannungen auf die Pumpenanschlüsse sind zu vermeiden.
• Bei der Montage der Leitungen ist auf Dichtheit zu achten (keinen Hanf oder Teflon verwenden).
• Die gesetzlichen Richtlinien zur Rohrverlegung sind einzuhalten.
Entlüftungsanschlüsse
Das Saugpumpenaggregat ist auf zwei Seiten mit Entlüftungsmöglichkeiten ausgestattet. Hier können
Entlüftungsleitungen angebracht werden, um eventuelle Geruchsbelästigungen durch Ölausgasungen zu
reduzieren (Leitungsdurchmesser: 11,5 mm).

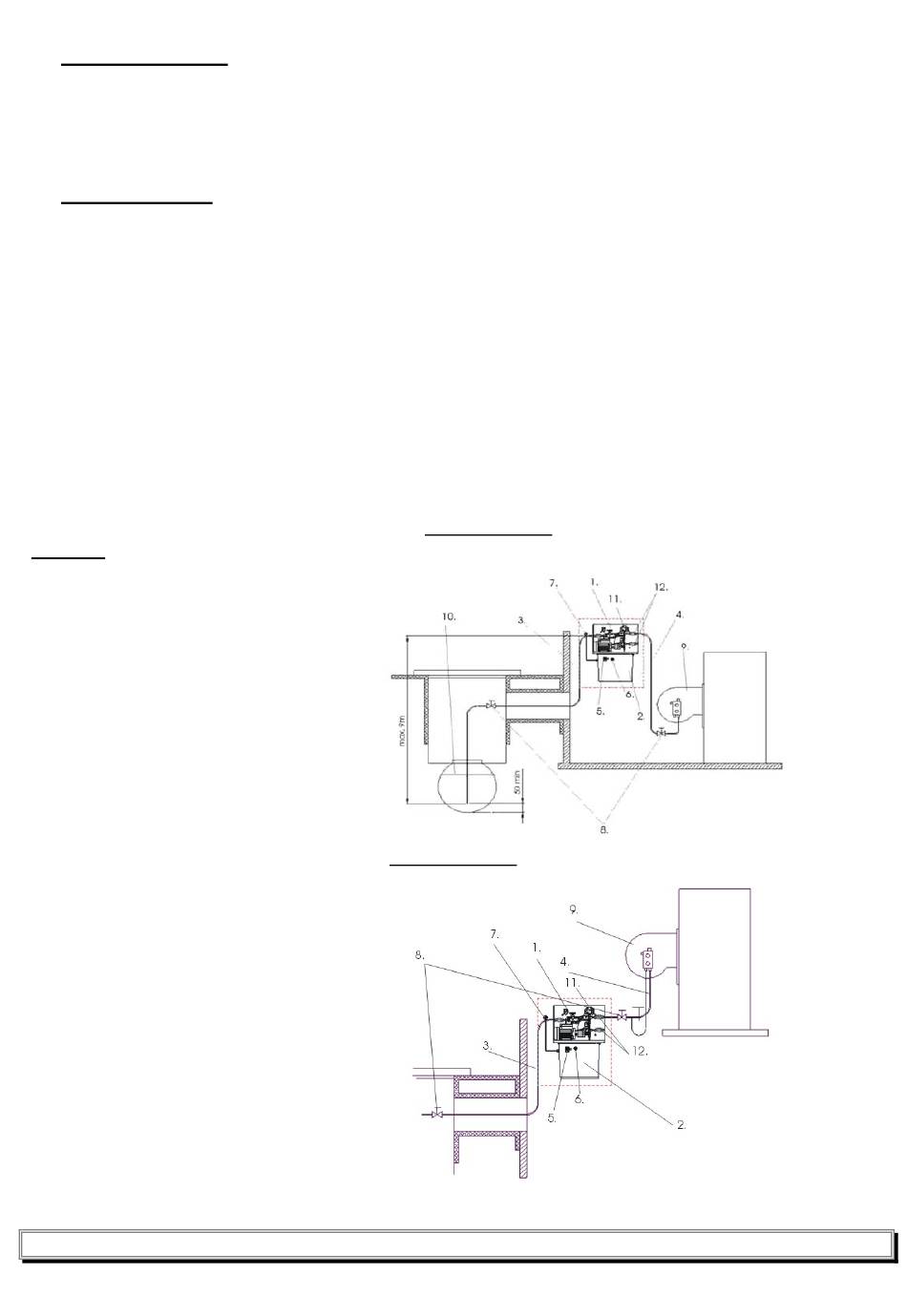

Legende:
1. Saugpumpenaggregat SP 32/ 03-200
2. Ölauffangwanne mit Leckage-
überwachung
3. Saugleitung
4. Zulaufleitung
5. LCD-Funktionsanzeige
6. Startknopf
7. Netzstecker
8. Absperrventile
9. Verbraucher z.B. Ölbrenner
10. Heizöltank
11. Vakuummeter
12. Antihebeventile (mechanische oder
elektromagnetische)
Vor dem Entfernen des Deckels immer erst den Netzstecker ziehen! (Pos.7)
VERBRAUCHER :
Brenner unter der SP 32/03-200
VERBRAUCHER :
Brenner über der SP 32/03-200
