Измерване на дължината на кабели
Тази функция се използва за измерване на дължината на кабели, така също и на разстоянието до късото съединение, ако има такова.
Калибриране
Включете единия край на кабела с известна дължина (мин. 10 m) в съответния порт на предавателя (RJ45 MAIN порт за мрежов
кабел) и оставете другия край на кабела свободен. На главната страница изберете Length (Дължина) и натиснете бутона OK (8).
Изберете необходимия тип кабел и след това изберете Calibration (Калибриране). Ако е необходимо, коригирайте резултата чрез
бутоните ▲ и ▼ и натиснете бутона OK (8) за запаметяване на данните.
!
За по-точни резултати се препоръчва калибриране на уреда с кабел с известна дължина от същия производител.
Употреба
Включете единия край на проверявания кабел в съответния порт на предавателя и оставете другия край на кабела свободен.
Изберете Length (Дължина), изберете необходимия тип кабел и след това изберете Load data (Зареждане на данните). Изберете
от списъка резултата от калибрирането, който Ви е необходим, и натиснете бутона OK (8), за да го заредите. Натиснете бутона за
нулиране (9), за да се върнете към главното меню.
Изберете Length (Дължина) и изберете необходимия тип кабел. Изберете Cable length (Дължина на кабела) и натиснете бутона OK
(8) за извършване на проверка.

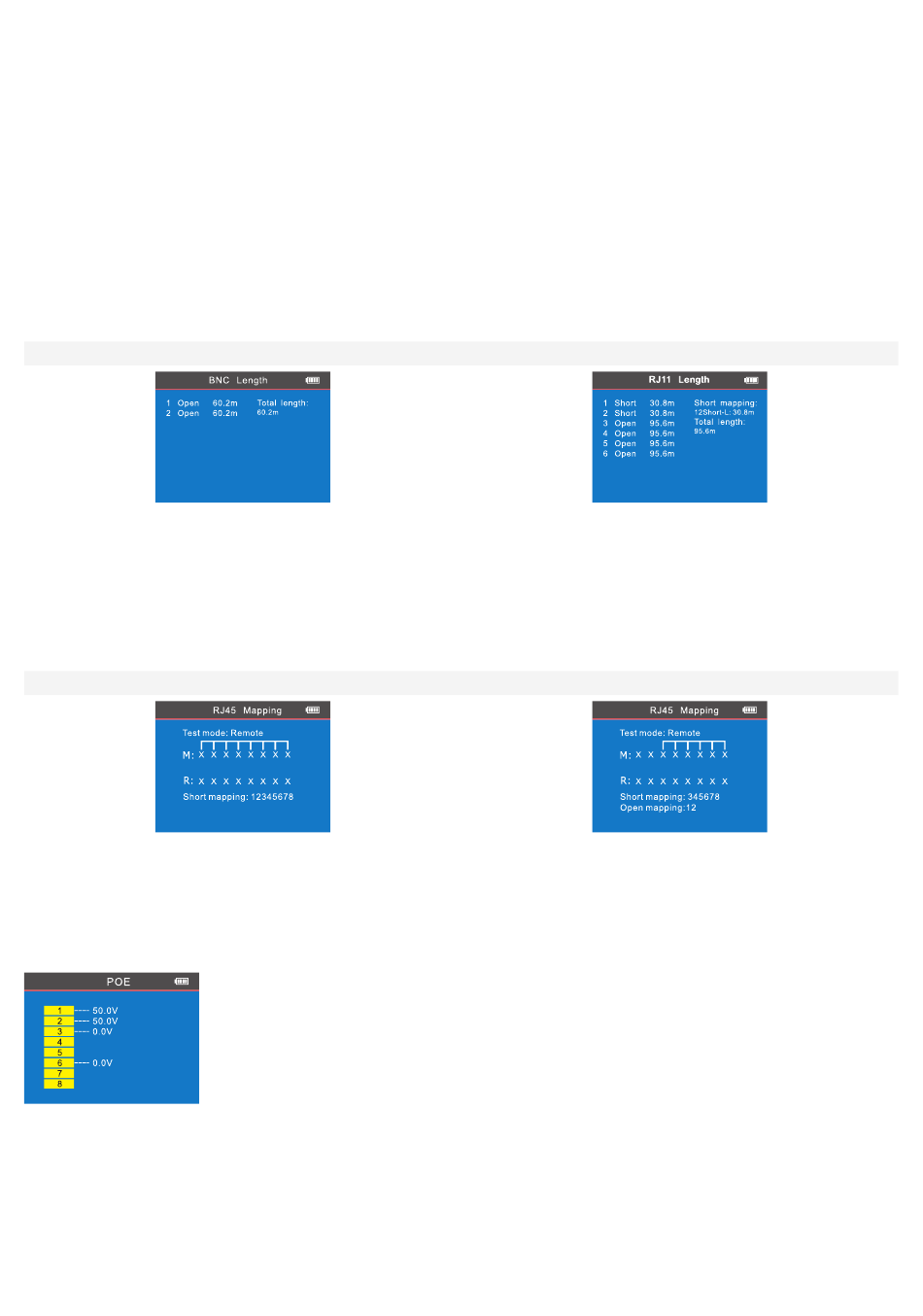

По-долу са показани възможните резултати:
Нормално (коаксиален кабел)
!
Ако резултатите за щифтовете се различават значително, приемете резултата за щифт 3 като референтна стойност за
дължината на мрежовия кабел (съответно резултат за щифт 4 за телефонен кабел и резултат за щифт 2 за коаксиален кабел).
Проверка на мрежовата връзка
Тази функция се използва за проверка на това дали кабелната връзка и мрежовото оборудване функционират нормално. Включете
единия край на съединителния кабел RJ45 (приложен е) в порта RJ45 MAIN (3) на предавателя, а другия край директно в стенното
гнездо или в мрежовия комутатор. Изберете Mapping (Картографиране на проводниците), изберете типа кабел RJ45 и след това Start
(Стартиране) за извършване на проверката.
По-долу са показани възможните резултати:
Мрежовата връзка е нормална
PoE тест
Тази функция се използва за идентифициране на щифтовете, които осигуряват PoE, и за измерване на напрежението на PoE.
Включете единия край на кабела или съединителния кабел RJ45 (приложен е) в PoE/Ping порта (6) на предавателя, а другия край
в някакво PoE оборудване (като мрежов комутатор, маршрутизатор и др.). В главното меню изберете PoE (Проверка на PoE) и след
това изберете Start (Стартиране) за измерване на напрежението на PoE.
По-долу е показан възможният резултат:
Ping тест
Тази функция се използва за проверка на предаването на данни. Включете единия край на кабела или съединителния кабел RJ45
(приложен) в PoE/Ping порта (6) на предавателя, а другия край в PoE оборудването (като мрежов комутатор, маршрутизатор и др.).
В главното меню изберете Ping (Ping тест) и след това изберете Configure (Конфигуриране), преди да стартирате проверката. Там
можете да зададете IP адреса, локалния IP адрес и настройката на пакета данни или да позволите на устройството да ги получи
автоматично.
Натиснете бутона за нулиране (9), за да се върнете към предишното меню и изберете Ping. След това изберете Start (Стартиране) за
извършване на проверката.
Късо съединение (телефонен кабел)
Прекъсване на щифтове 1, 2
9
