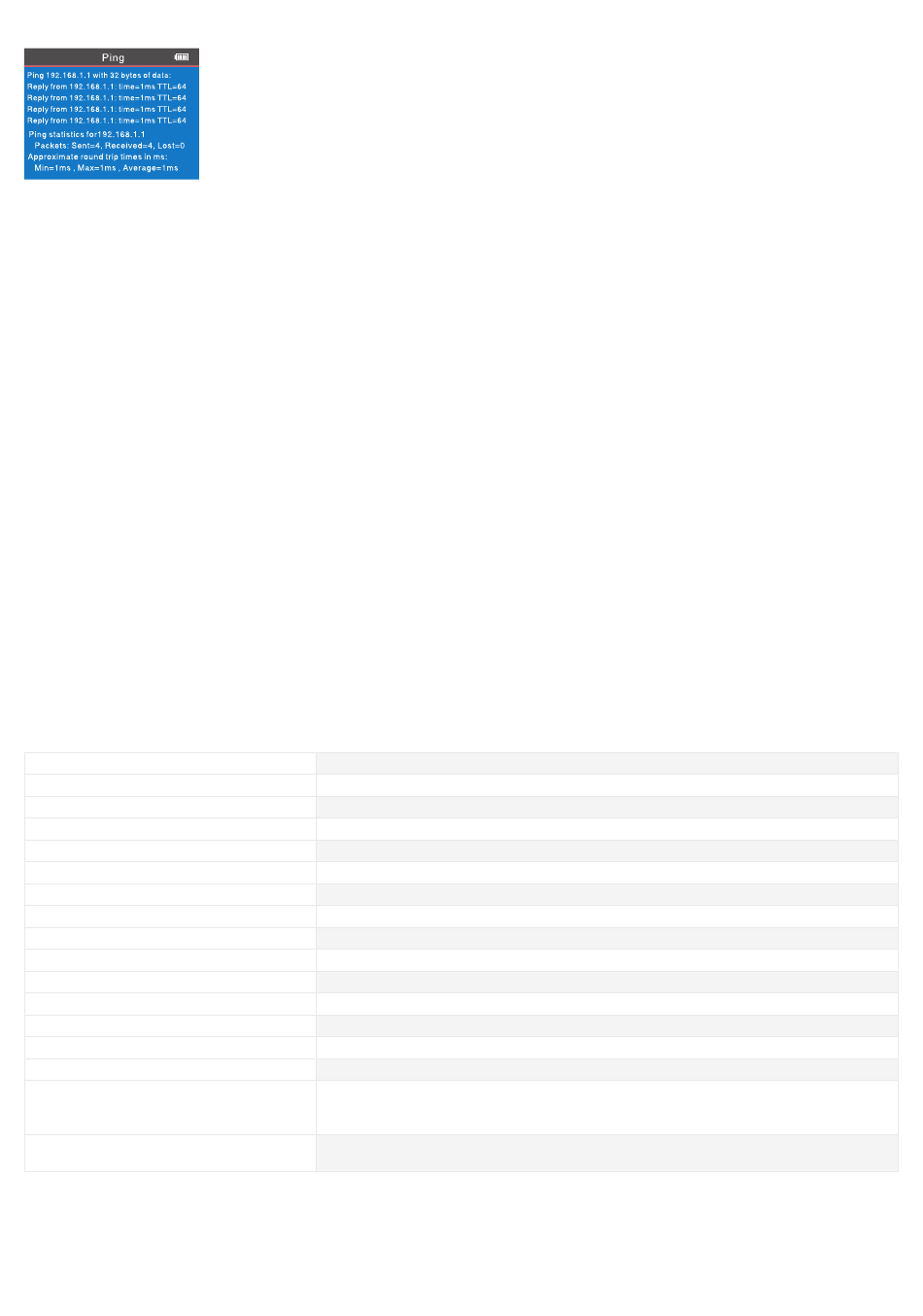

Funkce Port Flash
Tato funkce slouží k vyhledání přesného portu na přepínači PoE nebo směrovači, ke kterému je kabel připojen. Zapojte volný konec kabelu
do portu PoE/Ping (6) na vysílači (druhý konec je připojen ke zdrojovému zařízení PoE) a v hlavní nabídce vyberte možnost Flash Port (Funkce
Port Flash). Kruh na displeji a kontrolky LED kontrolky pod portem PoE/Ping (6) budou blikat se stejnou frekvencí jako LED kontrolka cílového
portu na přepínači PoE nebo směrovači.
Trasování kabelů
Tato funkce slouží k vyhledání cílového kabelu ve svazku kabelů. Zapojte volný konec kabelu do příslušného portu na vysílači (port RJ45
SCAN pro síťový kabel) a v hlavní nabídce vyberte Scan (Trasování kabelů). Můžete si vybrat mezi třemi režimy: "Low frequency" (Nízká
frekvence), "High frequency" (Vysoká frekvence) a "PoE switch" (Přepínač PoE).
!
Vyberte režim "PoE switch" (Přepínač PoE), pokud chcete trasovat kabel, který je připojen ke zdrojovému zařízení PoE, nebo pokud
chcete trasovat elektrický kabel.
Stiskněte tlačítko SET (9) na přijímači tak, aby se indikátor režimu skenování (6) rozsvítil červeně. Stiskněte stejné tlačítko znovu tak,
aby se indikátor změnil na tmavě modrý. Pokud indikátor svítí červeně, znamená to, že přijímač je v režimu "Low frequency" (Nízká
frekvence) nebo "PoE switch" (Přepínač PoE). Když je tmavě modrý, znamená to, že přijímač je v režimu "High frequency" (Vysoká
frekvence).
!
Režimy skenování na vysílači a přijímači se musí pro správnou funkci shodovat.
Po dokončení nastavení na vysílači a přijímači umístěte přijímač do blízkosti svazku kabelů a pohybujte přijímačem podél kabelu, abyste
jej mohli trasovat. Pro přesnější detekci kabelu snižte citlivost. Když je snímač v těsné blízkosti cílového kabelu, přijímač vydá zvukový
signál. Čím blíže je přístroj k předmětu, tím bude signál hlasitější.
Funkce NCV (bezkontaktní detekce napětí)
Tato funkce slouží k detekci napětí, aniž byste se museli dotýkat kabelů. Stiskněte tlačítko SET (9) na přijímači a podržte je po dobu
3 sekund tak, aby se rozsvítil indikátor NCV (5). Přiložte snímač (1) k vodiči, zásuvce nebo jakémukoli povrchu se skrytou kabeláží.
Přijímač získá signál a vydá výstražný zvuk. Čím blíže je přístroj k předmětu, tím bude signál hlasitější.
Záznam historie
Data můžete uložit ve formátu.txt na kartu microSD (není součástí dodávky) výběrem možnosti Data upload (Nahrávání dat).
Technické údaje
Testování kabelů typu
Max. vzdálenost vyhledávání kabelů
Mapování kabelů
Rozsah měření délky kabelu
Jednotky měření
Min. délka kabelu pro kalibraci
Test PoE
Test Ping
Rozsah měření stejnosměrného napětí
Funkce NCV (bezkontaktní detekce napětí)
Funkce Port Flash
Jas obrazovky
Podsvícení
Automatické vypnutí
Rozsah provozní teploty
Napájení
Životnost baterií
Výrobce si vyhrazuje právo bez předchozího upozornění měnit sortiment a specifikace výrobků.
síťový kabel STP/UTP (CAT5E, CAT6E), telefonní kabel, koaxiální kabel, běžné vodiče
2000 m
+
1–1000 m
m, in, yd
10 m
+
+
5–60 V
+
+
3 úrovní
15 s., 30 s., 1 min., vyp.
15 min., 30 min., 1 hod., 2 hod., vyp.
–10... +60 °C (provozní/skladovací)
vysílač: dobíjecí lithiová baterie 3,7 V, 1800 mA.h
přijímač: dobíjecí lithiová baterie 3,7 V, 1800 mA.h
(stejnosměrný adaptér 5 V, 1 A)
vysílač: 20 hod.
přijímač: 50 hod.
14
