Измерение длины кабеля
С помощью этой функции можно измерить длину кабеля и расстояние до места короткого замыкания.
Калибровка
Вставьте один конец кабеля с известной длиной (мин. 10 м) в соответствующий разъем на передатчике (для калибровки сетевого
кабеля воспользуйтесь разъемом RJ45 MAIN), другой конец кабеля при этом оставьте не подсоединенным к прибору. Выберите
Length (Длина) в главном меню и нажмите кнопку OK (8). Выберите нужный тип кабеля, затем выберите Calibration (Калибровка).
При необходимости отрегулируйте результат с помощью кнопок ▲ и ▼ и нажмите кнопку OK (8), чтобы сохранить данные.
!
Для более точного измерения рекомендуется калибровать прибор с помощью кабеля известной длины и производства того
же изготовителя.
Использование
Вставьте один конец тестируемого кабеля в соответствующий разъем на передатчике, другой конец кабеля при этом оставьте не
подсоединенным к прибору. Выберите Length (Длина), затем выберите нужный тип кабеля и выберите Load data (Загрузить данные).
Выберите из списка нужный результат калибровки и нажмите кнопку OK (8). Нажмите кнопку возврата (9), чтобы вернуться в
главное меню.
Выберите Length (Длина), затем выберите нужный тип кабеля. Выберите Cable length (Длина кабеля) и нажмите кнопку OK (8), чтобы начать
тестирование.

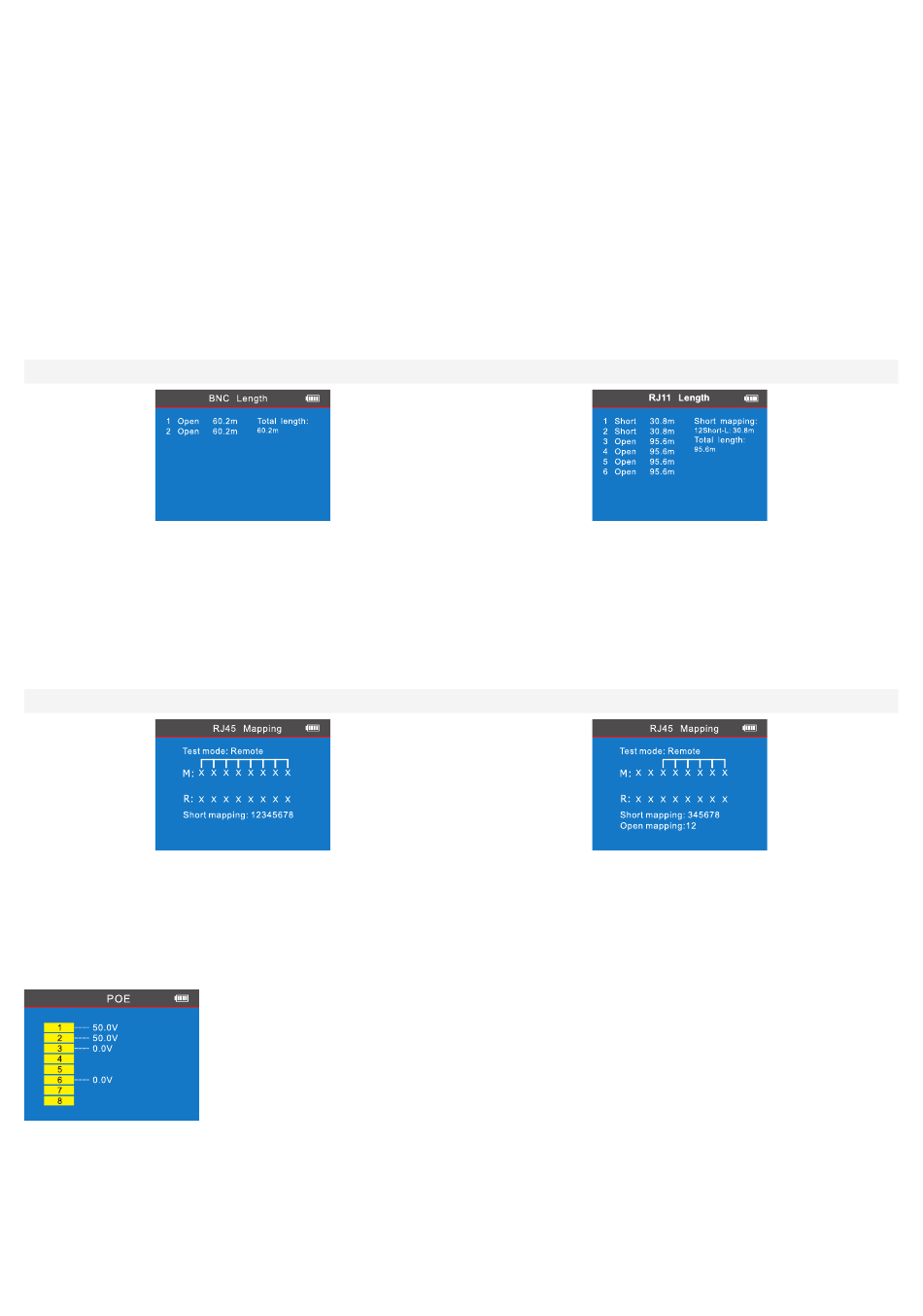

Ниже показаны возможные результаты:
Правильное соединение (коаксиальный кабель)
!
Если результаты для каждого контакта заметно отличаются, средней длиной сетевого кабеля будет считаться результат
для контакта 3 (длиной телефонного кабеля — результат для контакта 4 и длиной коаксиального кабеля — результат для
контакта 2 соответственно).
Тест состояния подключения
С помощью этой функции можно проверить правильность работы кабеля и сетевого оборудования. Вставьте один конец патч-
корда RJ45 (в комплекте) в разъем RJ45 MAIN (3) на передатчике, а другой конец — в розетку или непосредственно в коммутатор.
Выберите Mapping (Кроссировка), затем выберите тип кабеля RJ45 и выберите Start (Старт), чтобы начать тестирование.
Ниже показаны возможные результаты:
Сетевое подключение работает правильно
Тест PoE
С помощью этой функции можно измерить напряжение питания по сети Ethernet (PoE) и идентифицировать контакты, которые
обеспечивают питание. Вставьте один конец кабеля или патч-корда RJ45 (в комплекте) в разъем PoE/Ping (6) на передатчике, а
другой конец — в разъем источника PoE (например, коммутатора, маршрутизатора и т. п.). Выберите PoE (Тест PoE) в главном меню,
а затем выберите Start (Старт), чтобы измерить напряжение PoE.
Ниже показан возможный результат:
Пинг-тест
С помощью этой функции можно проверить качество и скорость подключения по сети. Вставьте один конец кабеля или патч-корда
RJ45 (в комплекте) к порту PoE/Ping (6) на передатчике, а другой конец — к источнику PoE (например, коммутатору, маршрутизатору
и т. п.). Выберите в главном меню Ping (Пинг-тест), а затем выберите Configure (Настроить) перед началом тестирования. Там вы
можете настроить IP-адрес, локальный IP-адрес и настройку пакета данных или позволить устройству получить их автоматически.
Нажмите кнопку возврата (9), чтобы вернуться к предыдущему меню, и выберите Ping (Пинг-тест), затем выберите Start (Старт).
Короткое замыкание (телефонный кабель)
Неисправность на контактах 1, 2
41
