Tester délky kabelů Ermenrich NetGeeks NL70
CZ
Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a návod k použití. Uchovávejte mimo dosah dětí. Přístroj
používejte pouze v souladu s pokyny uvedenými v návodu k použití.
Sada obsahuje: vysílač, přijímač, 8 vzdálených jednotek, kabelový adaptér RJ11, kabelový adaptér RJ45, vodič s krokosvorkami, kabel microUSB,
kabel stejnosměrného proudu, přepravní taška, návod k použití a záruka.
Nabíjení zařízení
Vysílač i přijímač používají dobíjecí lithiové baterie. K zařízení pomocí USB konektoru připojte kabel microUSB (součást dodávky) a DC adaptér
(není součástí dodávky) a zapojte do sítě pro nabíjení přístroje.
Začínáme
Vysílač
Pro zapnutí nebo vypnutí vysílače stiskněte a podržte tlačítko napájení (10) po dobu 3 sekund.
Přijímač
Pro zapnutí nebo vypnutí přijímače stiskněte a podržte tlačítko napájení (7) po dobu 3 sekund. Indikátor provozního stavu (3) se rozsvítí.
Mapování vodičů
Tato funkce slouží ke kontrole správného zapojení vodičů v kabelu.
Pokud chcete otestovat síťový kabel,
•
zapojte jeden konec kabelu do portu RJ45 MAIN (3) a druhý konec do portu RJ45 SCAN (7) na vysílači; nebo
•
zapojte jeden konec kabelu do portu RJ45 MAIN (3) na vysílači a druhý konec do portu RJ45 (3) na vzdálené jednotce.
Pokud chcete otestovat telefonní kabel, zapojte jeden konec kabelu do portu RJ11 (2) na vysílači a druhý konec do portu RJ11 (2) na
vzdálené jednotce.
Pokud chcete otestovat koaxiální kabel, zapojte jeden konec kabelu do konektoru BNC (1) na vysílači a druhý konec do konektoru BNC (1)
na vzdálené jednotce.
V hlavní nabídce vyberte možnost Mapping (Mapování vodičů) a stiskněte tlačítko OK (8). Zvolte požadovaný typ kabelu (RJ45, CAT6, RJ11
nebo BNC) a poté vyberte možnost Start (Spustit) pro testování.

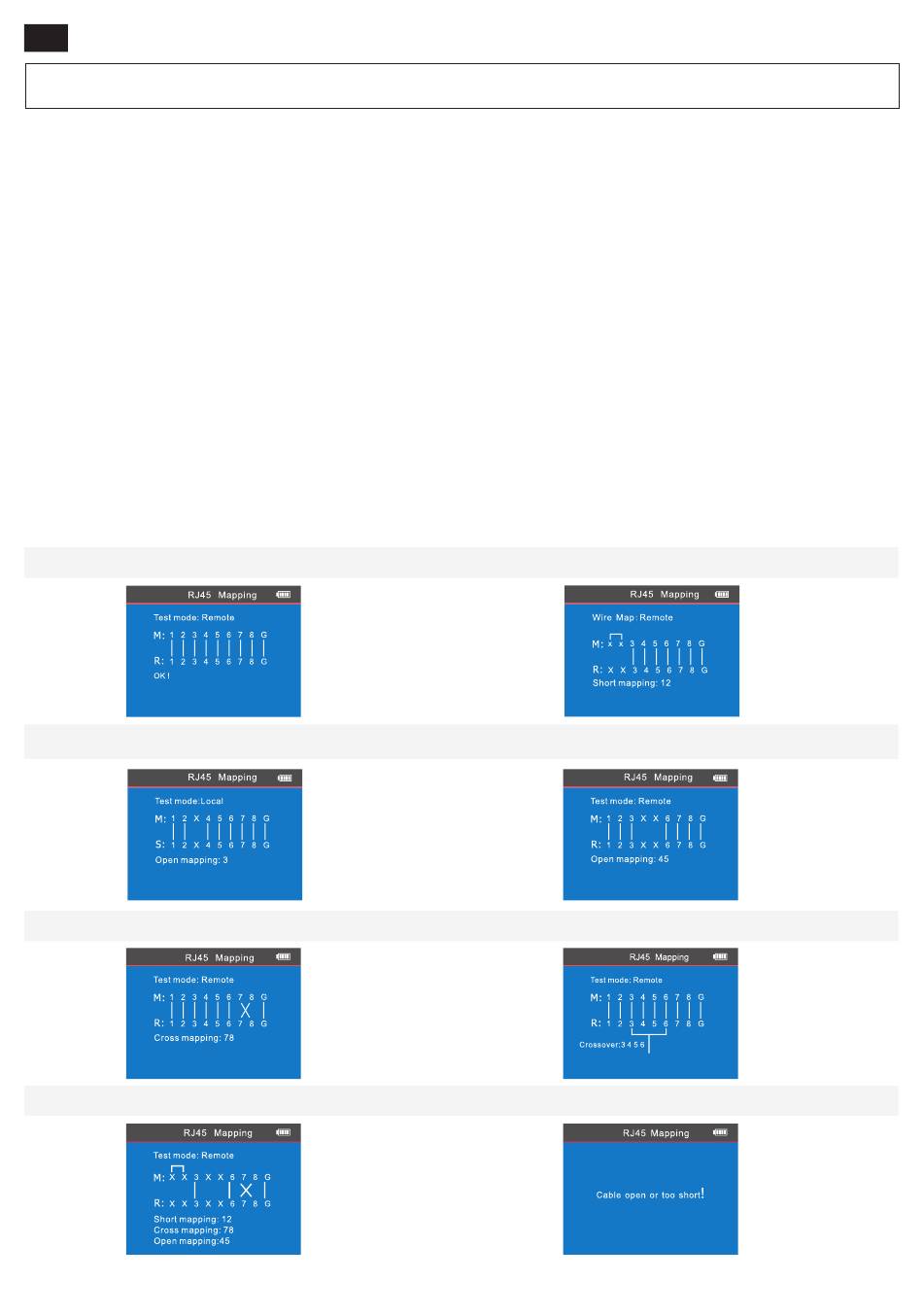

Možné výsledky jsou uvedeny níže:
Normální
Rozpojený (testování pomocí vysílače)
Křížený
Mnoho závad na kabelu
Zkratovaný
Rozpojený: pin 4 a/nebo pin 5 je rozpojen
(testování pomocí vysílače a vzdálené jednotky)
Rozdělený (zkřížené piny budou na displeji blikat)
Kabel je odpojen nebo není dobře připojen
