Тестер за дължина на кабели Ermenrich NetGeeks NL70
BG
Моля, прочетете внимателно инструкциите за безопасност и ръководството за потребителя, преди да използвате този продукт.
Да се съхранява далеч от деца. Използвайте устройството само по посочения в ръководството за потребителя начин.
Комплектът включва: предавател, приемник, 8 дистанционни модула, адаптер за кабели RJ11, адаптер за кабели RJ45,
проводник с щипки тип "крокодил", microUSB кабел, DC кабел, торбичка за носене, ръководство за потребителя и гаранция.
Зареждане на устройството
Предавателят и приемникът използват презареждаеми литиеви батерии. Свържете microUSB кабел (включен) към устройството
и постояннотоковия адаптер (не е включен) чрез USB съединител и го свържете към променливотоковото захранване, за да
заредите уреда.
Да започнем
Предавател
Натиснете и задръжте захранваща бутона (10) за 3 секунди за включване/изключване на предавател.
Приемник
Натиснете и задръжте захранваща бутона (7) за 3 секунди за включване/изключване на приемник. Индикаторът за състоянието на
работа (3) ще се включи.
Картографиране на проводниците
Тази функция се използва за проверка на това дали проводниците в кабела са свързани правилно.
За да проверите мрежовия кабел,
•
включете единия край на кабела в порта RJ45 MAIN (3), а другия край в порта RJ45 SCAN (7) на предавателя; или
•
включете единия край на кабела в порта RJ45 MAIN (3) на предавателя, а другия край в порта RJ45 (3) на дистанционното
устройство.
За да проверите телефонния кабел, включете единия край на кабела в порта RJ11 (2) на предавателя, а другия край в порта RJ11 (2) на
дистанционното устройство.
За да проверите коаксиалния кабел, свържете единия край на кабела към BNC съединителя (1) на предавателя, а другия край – към
BNC съединителя (1) на дистанционното устройство.
В главното меню изберете Mapping (Картографиране на проводниците) и натиснете бутона OK (8). Изберете необходимия тип кабел
(RJ45, CAT6, RJ11 или BNC) и след това изберете Start (Стартиране) за извършване на проверката.

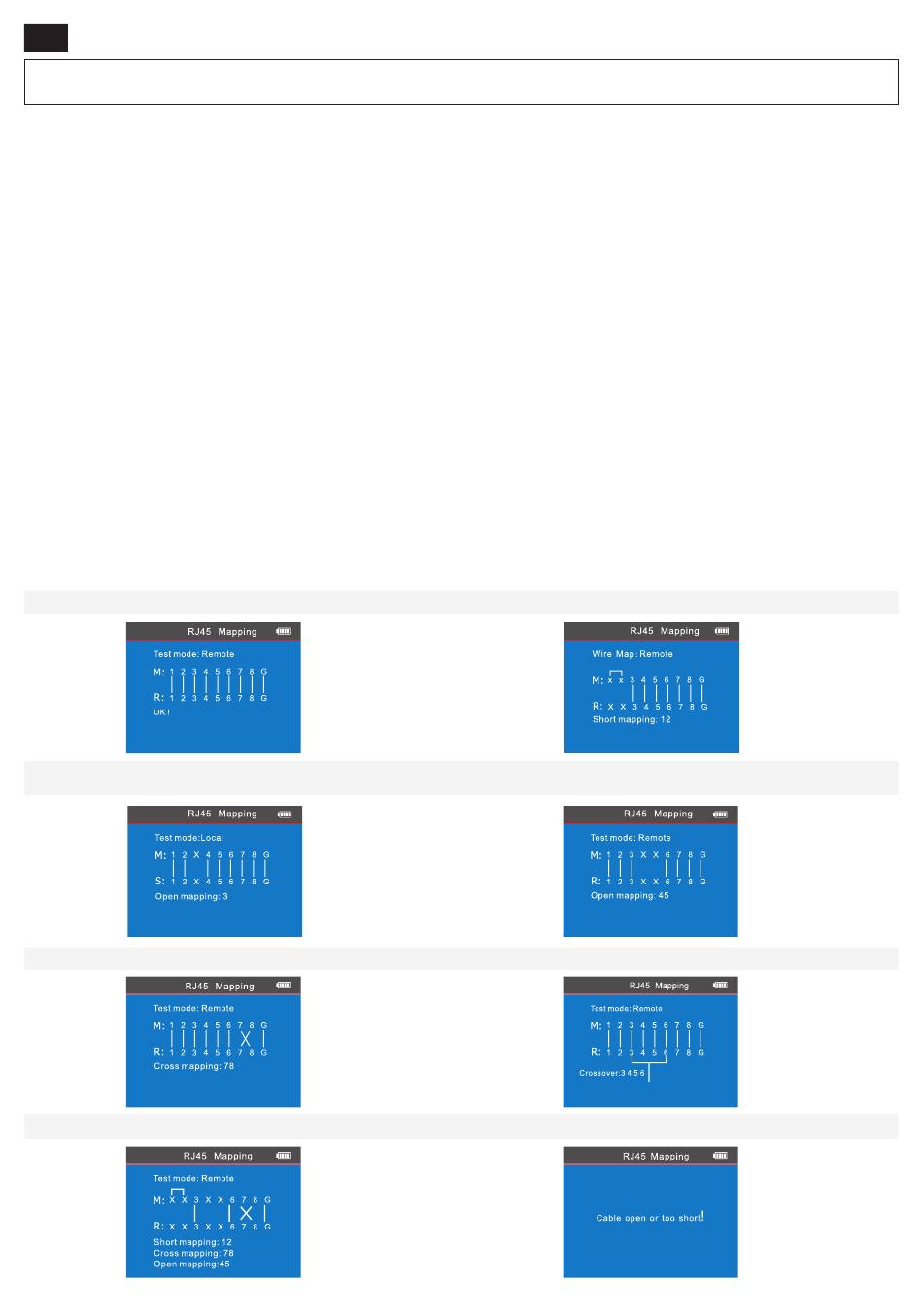

По-долу са показани възможните резултати:
Нормално
Прекъсване (проверка с предавател)
Кръстосване
Много неизправности в кабела
Късо съединение
Прекъсване: щифт 4 и/или щифт 5 са прекъснати
(проверка с предавател и дистанционно устройство)
Разделяне (кръстосаните контакти ще мигат на дисплея)
Прекъснат или недобре свързан кабел
8
