Kábelhossz mérése
Ezt a funkciót a kábel hosszának mérésére, valamint a rövidzárlattól (ha van) való távolság megállapítására lehet használni.
Kalibrálás
Csatlakoztassa az ismert hosszúságú kábel egyik végét (min 10 m) az adóegység megfelelő portjába (RJ45 MAIN port a hálózati
kábel esetében), a kábel másik végét ne csatlakoztassa. Válassza ki a Length (Hossz) lehetőséget a főoldalon, majd nyomja meg az OK
gombot (8). Válassza ki a kívánt kábeltípust, majd válassza ki a Calibration (Kalibrálás) elemet. A(z) ▲ és a(z) ▼ gomb használatával
szükség szerint állítson az eredményen, majd az adatok elmentéséhez nyomja meg az OK gombot (8).
!
Ha pontosabb eredményt szeretne elérni, akkor azt javasoljuk, hogy ugyanattól a gyártótól származó, ismert hosszúságú kábellel
kalibrálja a berendezést.
Használat
Dugja be a tesztelt kábel egyik végét az adóegység megfelelő portjába, a másik végét ne csatlakoztassa. Válassza ki a Length (Hossz)
elemet, válassza ki a kívánt kábeltípust, majd válassza a Load data (Adatok betöltése) elemet. Válassza ki a listáról a kívánt eredményt,
majd a betöltéshez nyomja meg az OK gombot (8). Ha szeretne visszatérni a főmenübe, nyomja meg a Vissza gombot (9).
Válassza ki a Length (Hossz) elemet, majd válassz ki a kívánt kábeltípust. Válassza ki a Cable length (Kábelhossz) elemet, majd a
teszteléshez nyomja meg az OK gombot (8).

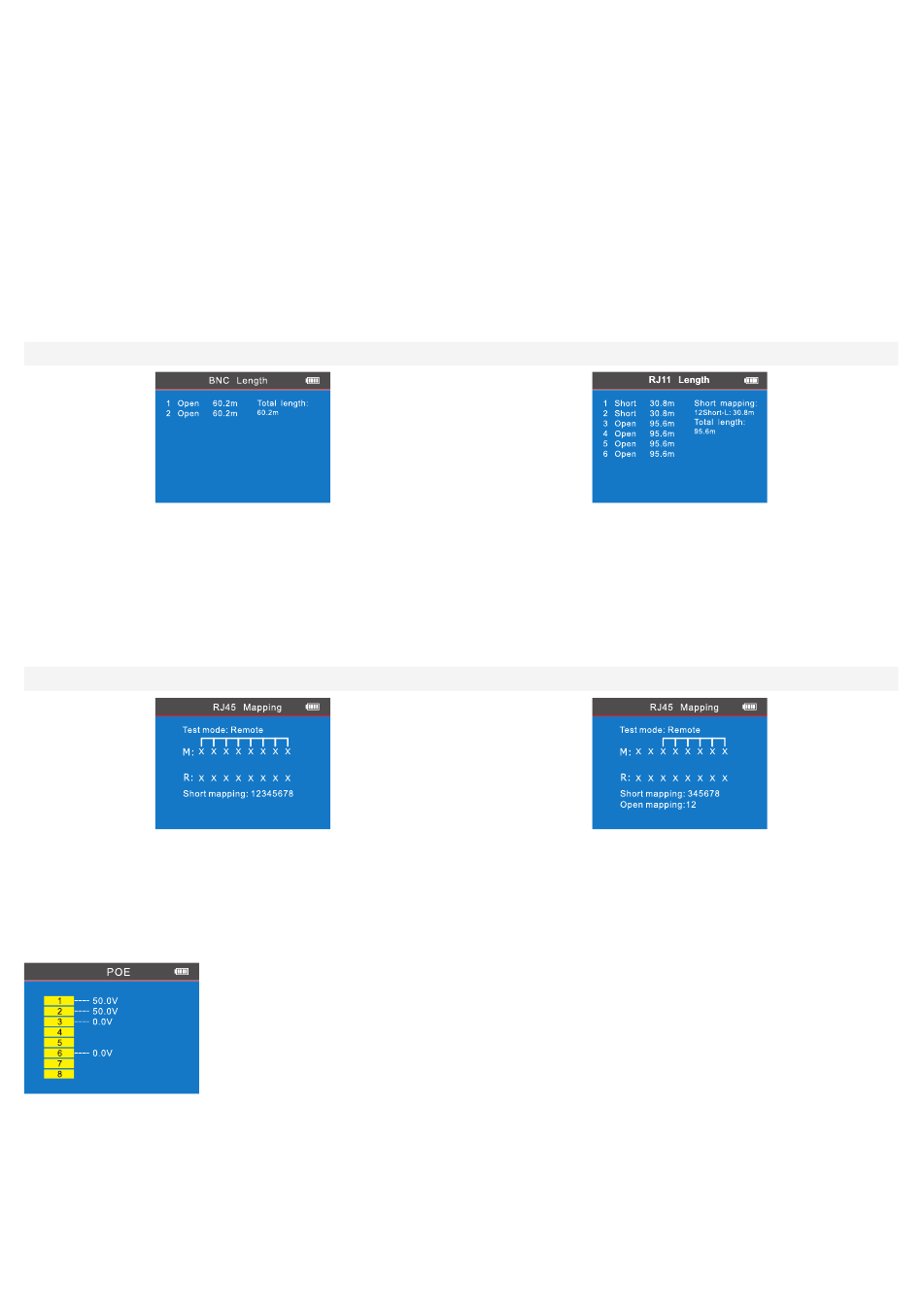

A lehetséges eredmények az alábbiakban láthatók:
Normál (koaxális kábel)
!
Ha az egyes tűk eredményei észrevehetően eltérnek egymástól, akkor vegye úgy, hogy a 3. tű eredménye a hálózati kábelhossz
referenciaértéke (a 4. tű eredménye ennek megfelelően a telefonkábelé, a 2. tű eredménye pedig a koaxális kábelé).
Hálózati csatlakozás tesztje
A funkció annak ellenőrzésére szolgál, hogy a kábelcsatlakozás és a hálózati berendezés megfelelően működik-e. Csatlakoztassa a
mellékelt RJ45 összekötő kábel egyik végét az adókészüléken lévő RJ45 MAIN porthoz (3), a másik végét pedig a fali aljzathoz, vagy
közvetlenül a hálózati kapcsolóhoz. Válassza ki a Mapping (Vezetékvizsgálat) elemet, válassza az RJ45 kábeltípust, majd a teszteléshez
válassza a Start (Indítás) gombot.
A lehetséges eredmények az alábbiakban láthatók:
A hálózati csatlakozás megfelelő
PoE teszt
Ezzel a funkcióval lehet azonosítani azokat a tűket, amelyek a PoE-t szolgáltatják, és meg lehet mérni a PoE-feszültséget. Csatlakoztassa
a kábel egyik végét vagy a mellékelt RJ45 összekötő kábelt az adókészülék PoE/Ping portjához (6), a másik végét pedig a PoE berendezés
egyik darabjához (például a hálózati kapcsolóhoz, vagy a routerhez stb.). Válassza ki a PoE (PoE teszt) lehetőséget a főmenüben, majd a
PoE feszültségének megmérésére válassza a Start (Indítás) elemet.
A lehetséges eredmény az alábbiakban látható:
Ping teszt
Ezzel a funkcióval tesztelhető az adatátvitel. Csatlakoztassa a kábel egyik végét vagy a mellékelt RJ45 összekötő kábelt az adókészülék
PoE/Ping portjához (6), a másik végét pedig a PoE berendezéshez (a hálózati kapcsolóhoz, vagy a routerhez stb.). Válassza ki a Ping
(Ping teszt) lehetőséget a főmenüben, majd a tesztelés megkezdése előtt válassza a Configure (Konfigurálás) elemet. Itt beállíthatja az
IP-címet, a helyi IP-címet és az adatcsomag beállításait, vagy hagyhatja, hogy a beredendezés ezt saját maga szerezze meg.
Ha szeretne visszatérni az előző menübe, nyomja meg a Vissza gombot (9), majd válassza a Ping elemet. A teszteléshez válassza ki a Start
(Indítás) elemet.
25
Rövid (telefonkábel)
Törés az 1. és a 2. tűn
