Ermenrich NetGeeks NP60 Optischer Kabelverfolger
DE
Lesen Sie bitte die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie dieses Gerät verwenden. Halten Sie es
von Kindern fern. Verwenden Sie das Gerät nur wie in der Bedienungsanleitung beschrieben.
Das Set enthält: Sender, Empfänger, 8 Ferneinheiten, RJ11-Kabeladapter, RJ45-Kabeladapter, Krokodilklemmenkabel, Micro-USB-Kabel,
DC-Kabel, Tragetasche, Bedienungsanleitung und Garantie.
Laden des Geräts
Der Sender und der Empfänger verwenden wiederaufladbare Lithium-Akkus. Verbinden Sie das Micro-USB-Kabel (mitgeliefert)
mit dem Gerät und dem Gleichstromadapter (nicht im Lieferumfang enthalten) über einen USB-Stecker und schließen Sie es an das
Wechselstromnetz an, um das Gerät aufzuladen.
Erste Schritte
Sender
Halten Sie den Netzschalter (10) 3 Sekunden lang gedrückt, um das Sender ein-/auszuschalten.
Empfänger
Halten Sie den Netzschalter (7) 3 Sekunden lang gedrückt, um den Empfänger ein-/auszuschalten. Die Betriebsstatusanzeige (3) Anzeige
wird eingeschaltet.
Kabelbelegung
Mit dieser Funktion können Sie überprüfen, ob die Drähte im Kabel richtig angeschlossen sind.
Um das Netzwerkkabel zu testen,
•
stecken Sie ein Ende des Kabels in den RJ45 MAIN (3) und das andere Ende in den RJ45 SCAN (7) am Sender; oder
•
stecken Sie ein Ende des Kabels in den RJ45 MAIN (3) am Sender und das andere Ende in den RJ45-Anschluss (3) an der
Ferneinheit.
Um das Telefonkabel zu testen, stecken Sie ein Ende des Kabels in den RJ11-Anschluss (2) am Sender und das andere Ende in den RJ11-
Anschluss (2) an der Ferneinheit.
Um das Koaxialkabel zu testen, schließen Sie ein Ende des Kabels an den BNC-Anschluss (1) des Senders und das andere Ende an den BNC-
Anschluss (1) der Ferneinheit an.
Wählen Sie Mapping (Kabelbelegung) im Hauptmenü und drücken Sie dann die OK-Taste (8). Wählen Sie den gewünschten Kabeltyp (RJ45,
CAT6, RJ11 oder BNC) und wählen Sie dann Start, um zu testen.

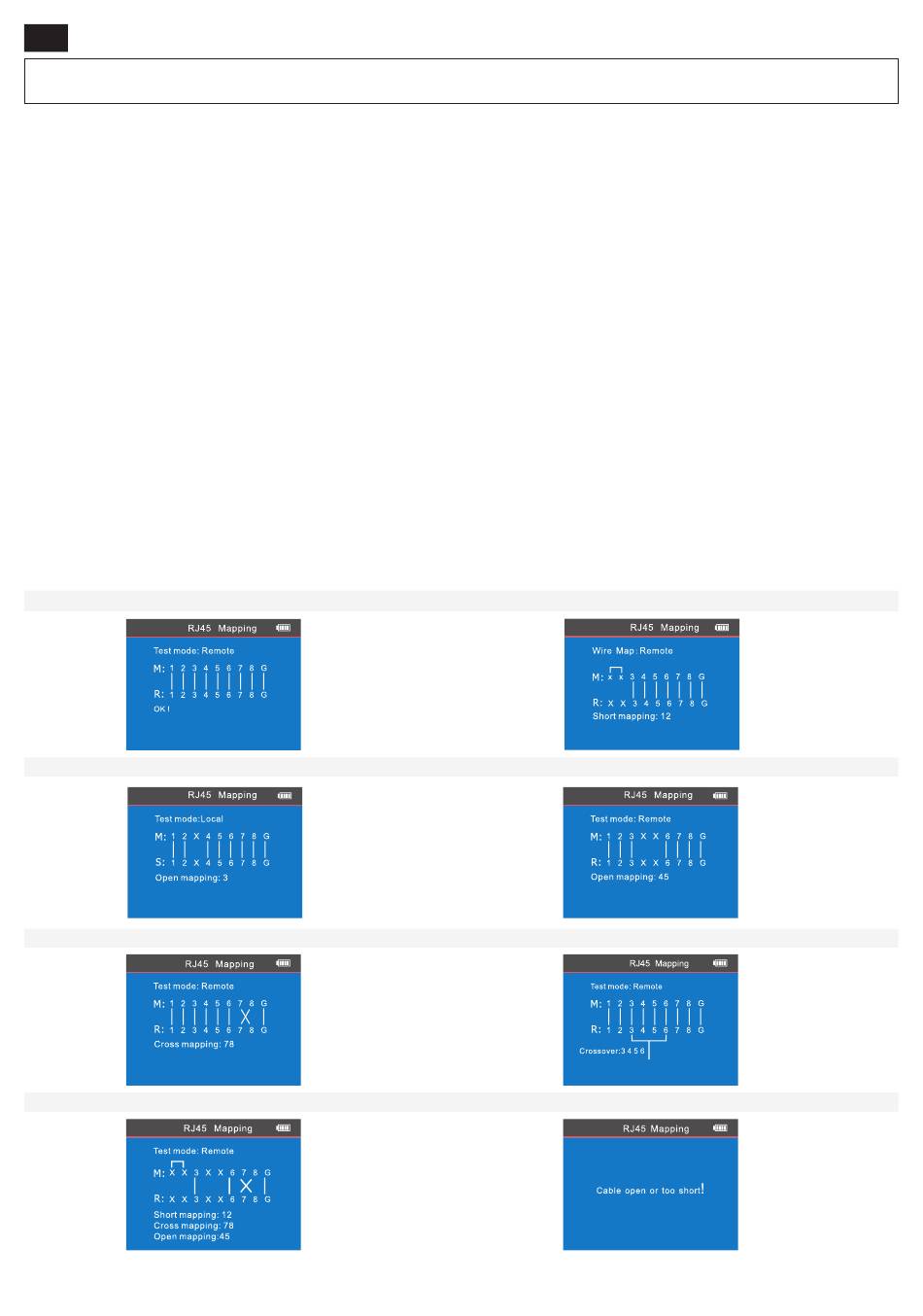

Die möglichen Ergebnisse sind unten aufgeführt:
Normal
Offen (Test mit Sender)
Gekreuzt
Viele Fehler im Kabel
Offen: Pin 4 und/oder Pin 5 sind offen (Test mit Sender und Ferneinheit)
Geteilt (gekreuzte Pins flackern auf dem Display)
Kabel getrennt oder nicht richtig angeschlossen
16
Kurz
