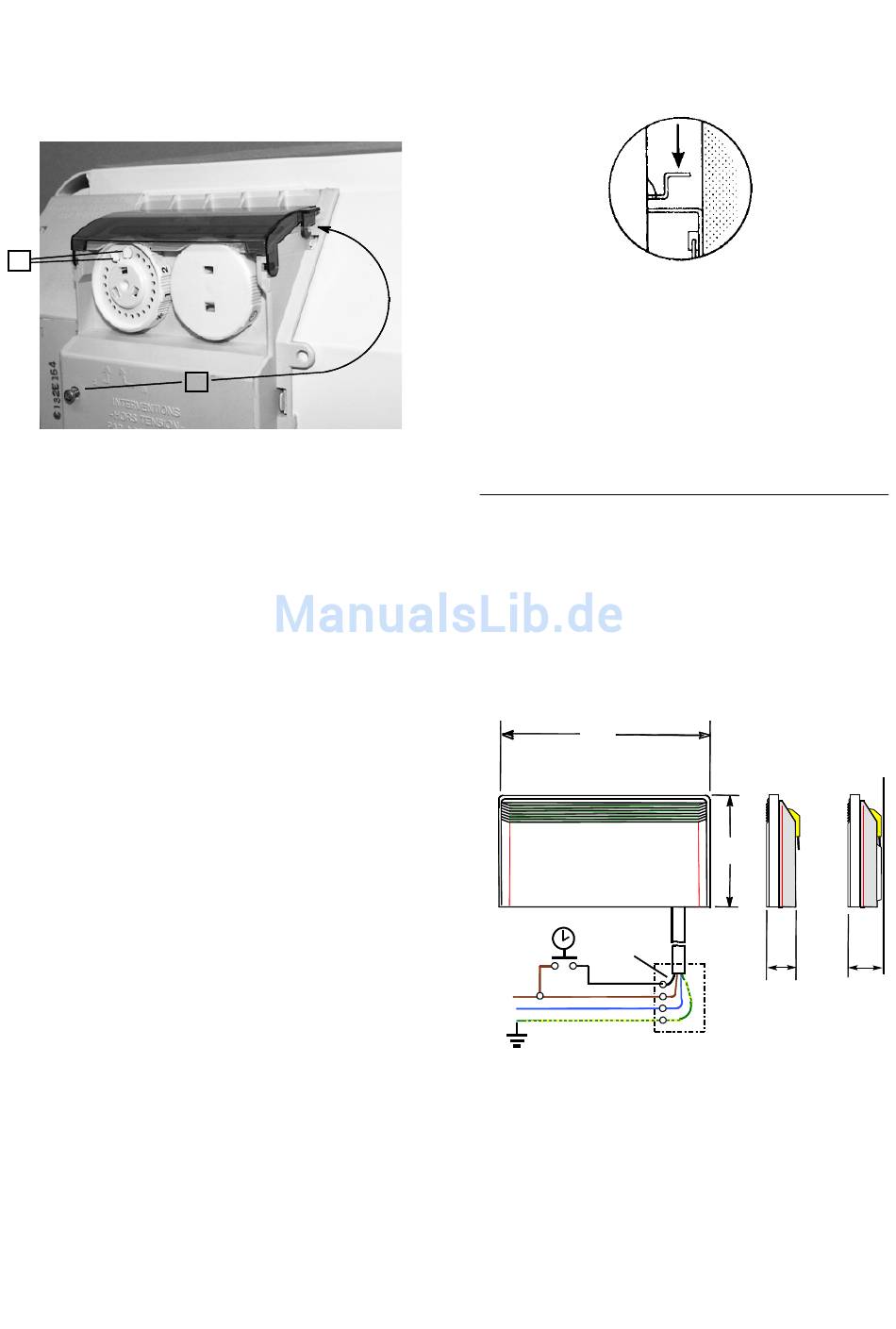

4a. Temperaturbereich begrenzen
Der Einstellbereich des Thermostatrades kann mit Hilfe
der beiden Stifte (1) an der Geräterückseite festgelegt
werden. Je ein Stift ist für die Begrenzung des oberen bzw.
unteren Wertes vorgesehen.
Die Stifte können durch hin- und herbewegen herausgelöst
werden.
1
4b. Bedienelemente sichern
Die Klappe kann mit einer Schraube gesichert werden
damit die Bedienelemente nicht unbefugt verstellt werden
können.
Schraube (2) an der Rückseite des Bedienfeldes
herauslösen und wie im Bild gezeigt festschrauben.
5. Überhitzungsschutz
Zu Ihrer Sicherheit ist das Heizgerät mit einem
Überhitzungsschutz ausgerüstet. Wird die Wärmeabgabe
gestört (z.B. durch Verhängen oder Zustellen des
Luftgitters), so schaltet das Gerät automatisch ab.
Vor Wiederinbetriebnahme des Gerätes beseitigen Sie die
Ursachen für das Ansprechen des Überhitzungsschutzes.
Gleichzeitig muß die Stromversorgung des Heizgerätes für
einige Minuten unterbrochen werden
(Betriebsartenschalter auf „OFF"-Stellung).
Ist das Gerät ausreichend abgekühlt, kann es wieder in
Betrieb genommen werden.
Damit die volle Heizleistung abgegeben wird, ist es
notwendig die Luftein- und Luftaustrittsöffnungen staubfrei
zu halten. Bitte vor der Heizperiode mit Staubsauger
reinigen!
6. Störungen
Wenn das Heizgerät keine Wärme abgibt, prüfen Sie bitte,
ob der Betriebsartenschalter richtig eingestellt ist (siehe
Abschnitt 4) und der Thermostat auf die gewünschte
Temperatur eingestellt ist, sodann ob der Automat in der
Stromverteilung eingeschaltet bzw. die Sicherung in
Ordnung ist.
Bei Störungen wenden Sie sich bitte an Ihre
Elektrofachwerkstatt oder an die nächstgelegene
Kundendienststelle für Dimplex-Geräte.
Für die Auftragsbearbeitung werden die E-Nummer und
FD-Zahl des Gerätes benötigt. Diese Angaben finden Sie
auf dem Typschild.
2
7. Reinigen der Geräte
Das Gerät muß vor dem Reinigen ausgeschaltet und
abgekühlt sein. Zum Reinigen kann das Heizgerät einfach
von der Wand geklappt werden: Verschluß lösen und
Oberkante nach vorn ziehen.
Die Außenseite kann durch Abwischen mit einem weichen,
feuchten Lappen gereinigt und dann getrocknet werden.
Zur Reinigung keine Scheuerpulver oder Möbelpolituren
verwenden, da diese die Oberfläche beschädigen können.
8. Technische Daten, Abmessungen, Gewichte
Anschlussspannung
Temperaturregler
Schutzklasse I
Schutzart IP 21
Leistung
Typ
W
500
KSE 050
750
KSE 075
1000
KSE 100
1250
KSE 125
1500
KSE 150
1750
KSE 175
2000
KSE 200
500
KLE 050
750
KLE 075
1250
KLE 125
1500
KLE 150
A
Steuerleiter
schwarz
L1
N
PE
2
1/N/PE~ 230V, 50Hz
7-29°C
Schutzleiteranschluss
Tropfwassergeschützt
Gewicht
Maße in mm
kg
A
3,4
300
3,6
340
4,2
420
4,7
500
5,5
580
6,0
660
6,6
740
3,7
580
4,7
820
6,9
1060
7,2
1300
B
83
B
430
430
430
430
430
430
430
220
220
220
220
105
