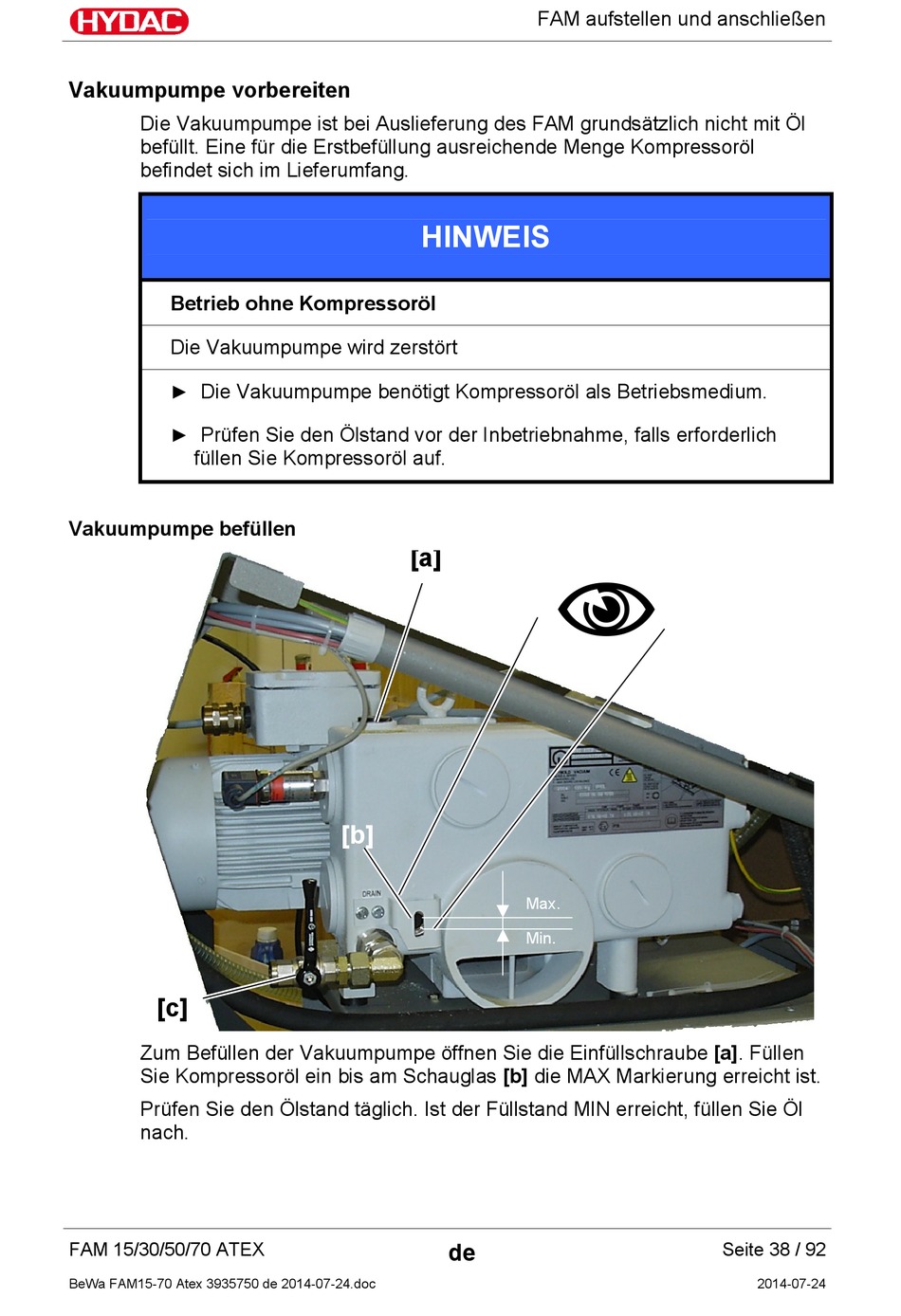

Vakuumpumpe vorbereiten

Die Vakuumpumpe ist bei Auslieferung des FAM grundsätzlich nicht mit Öl
befüllt. Eine für die Erstbefüllung ausreichende Menge Kompressoröl
befindet sich im Lieferumfang.
Betrieb ohne Kompressoröl
Die Vakuumpumpe wird zerstört
Die Vakuumpumpe benötigt Kompressoröl als Betriebsmedium.
►
Prüfen Sie den Ölstand vor der Inbetriebnahme, falls erforderlich
►
füllen Sie Kompressoröl auf.
Vakuumpumpe befüllen
[c]
Zum Befüllen der Vakuumpumpe öffnen Sie die Einfüllschraube [a]. Füllen
Sie Kompressoröl ein bis am Schauglas [b] die MAX Markierung erreicht ist.
Prüfen Sie den Ölstand täglich. Ist der Füllstand MIN erreicht, füllen Sie Öl
nach.
FAM 15/30/50/70 ATEX
BeWa FAM15-70 Atex 3935750 de 2014-07-24.doc
HINWEIS
[a]
[b]
de
FAM aufstellen und anschließen

Max.
Min.
Seite 38 / 92
2014-07-24
