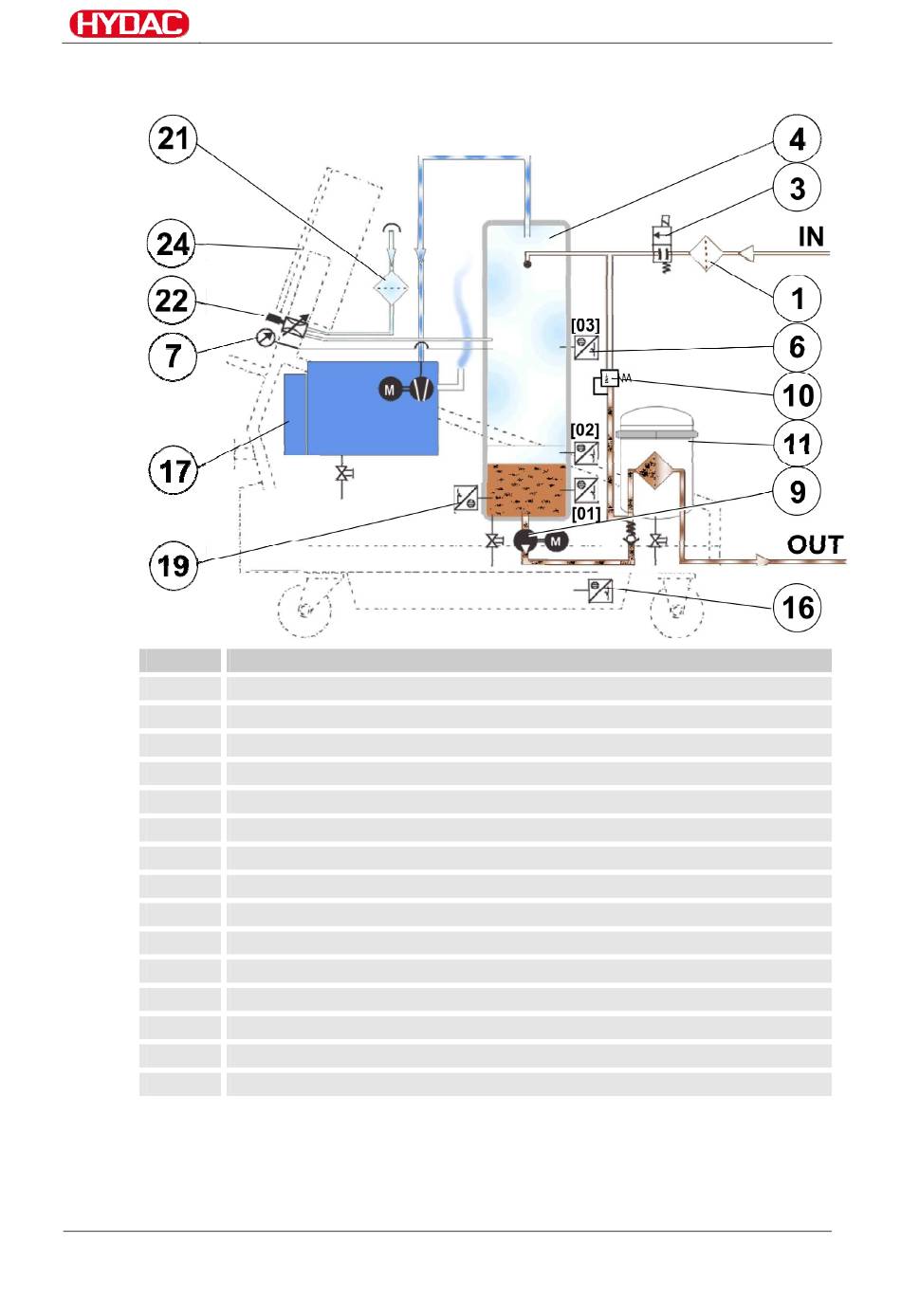

FAM Bestandteile

Pos. Bezeichnung
1 Saugsieb
2 Schauglas
3 Eintrittsventil (2/2-Wegeventil)
4 Vakuumkolonne
6 Niveauschalter
7 Unterdruckmanometer
9 Entleerungspumpe mit Elektromotor
10 Druckbegrenzungsventil
11 Fluidfilter zur Feststoffabscheidung
16 Schwimmerschalter in der Ölauffangwanne
17 Vakuumpumpe
19 Füllstandsschalter (Trockenlaufschutz der Entleerpumpe)
21 Luftfilter und Lufttrockner
22 Drosselventil zu Vakuumeinstellung
24 Bedienpult und Schaltschrank
FAM 15/30/50/70 ATEX
