5.5
Selbstüberwachte Eingänge
Türkontakt-
und
selbstüberwachte
Manipulationen an der Verkabelung zu erkennen.
Als Teil der Überwachungseinrichtung sollten die Türkontakt- oder RTE-Multistate-
Input-Objekte (MI) so eingerichtet werden, dass sie die Zustandsinformationen von
Multistate-Input-Konfigurationsobjekten (MIC) empfangen.
Delta Controls unterstützt 4 Arten von überwachten Stromkreisen, die in den folgenden
Diagrammen beschrieben werden.
• Jeder Stromkreis basiert auf 10 kOhm (± 5 %) Widerständen.
• Widerstände sollten am Ende der Leitung (am Endgerät) und nicht am
Zutrittsmodul installiert werden.
Durch Platzieren des Stromkreises am Zutrittsmodul wird der Stromkreis nicht sicher
überwacht, da er nur bis zum Punkt der Controller-Verbindung überwacht.
• Delta Controls empfiehlt die Verwendung der Typen 3 und 4, wenn die
Eingangsverdrahtung überwacht werden soll, da diese die meisten Informationen
zum Zustand des Eingangsstromkreises (Verdrahtung) liefern.
• UL 294-Installationen erfordern überwachte Stromkreise, wenn die Kabellänge
zwischen dem RTE oder dem Türkontakt und dem Red5-MODULE-1DOOR größer
oder gleich 30 m ist.

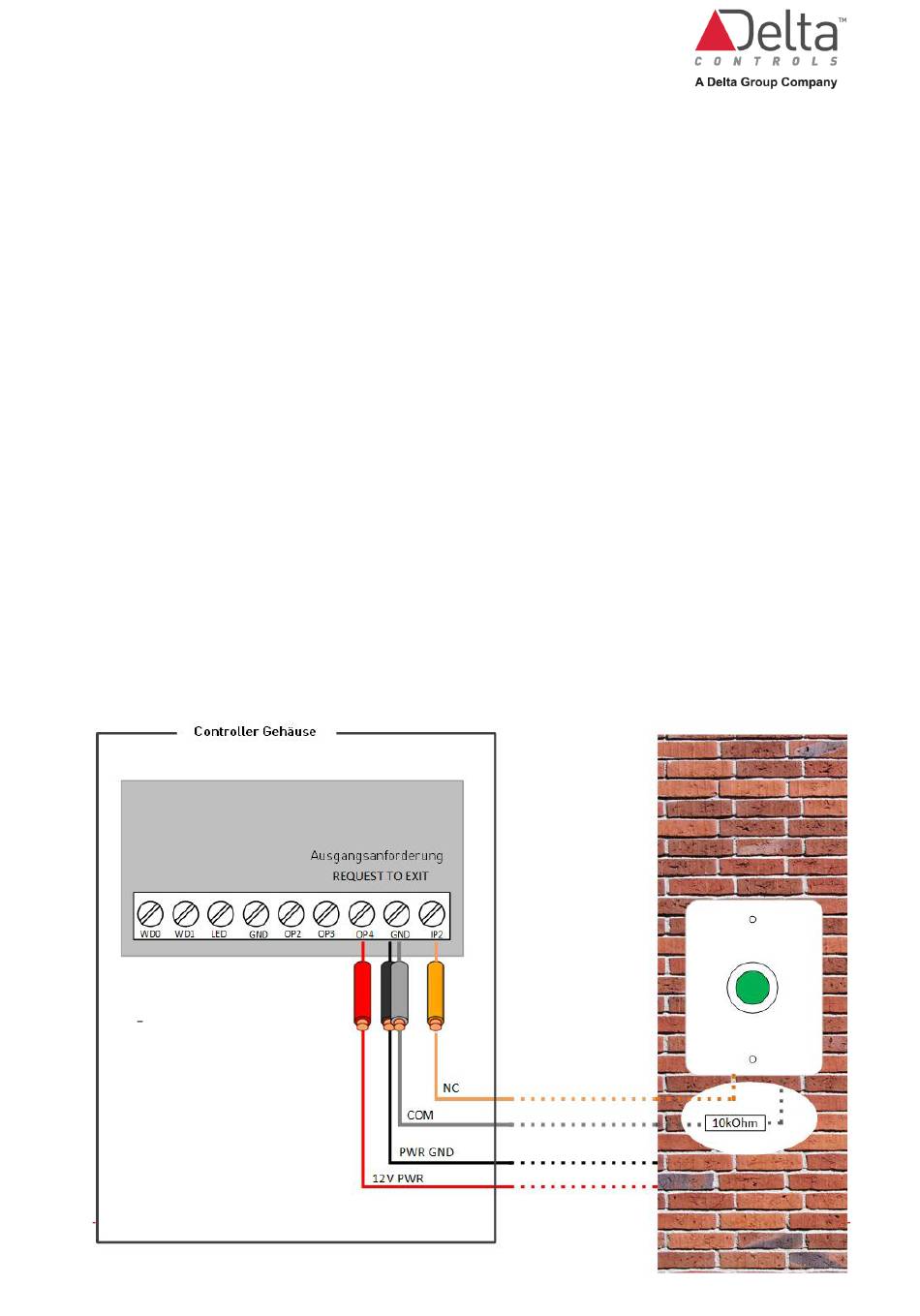

Beispiel für die Verkabelung einer 12 VDC
Ausgangsanforderungs-Taste
(RTE Öffner-Kontakt NC).
Dieses Beispiel verwendet einen Typ 1
überwachten Eingang mit 10 K Ohm
Widerstand an der Taste.
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
Ausgangsanforderungs-Eingänge
Stromkreise
angeschlossen
können
an
überwachte
werden,
um
Probleme
© Delta Controls Germany 2023
/
oder
Seite 17
