Verkabelung der Spannungsversorgung
Mit einer geeigneten Spannungsquelle kann der Red5-ROOM-Controller oder das
Expandermodul Red5-EXPAND-04 die daran angeschlossenen Red5-Zutrittsmodule mit
Spannung versorgen.

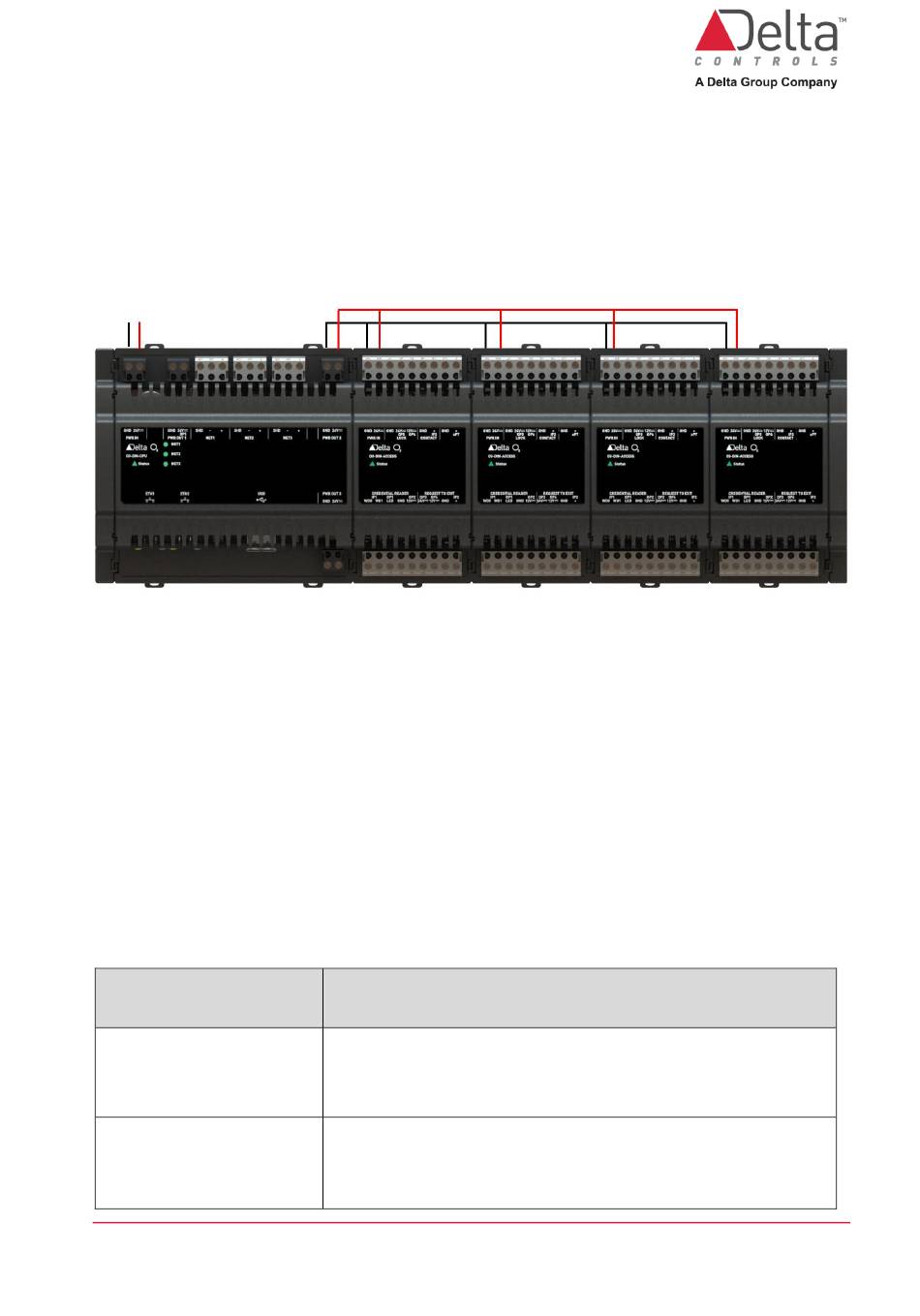

Die folgende Abbildung zeigt ein Beispiel, bei dem PWR OUT 2 am Red5-PLUS-ROOM-
Controller mit den Power In-Ports am Red5-MODULE-1DOOR verdrahtet ist.
Spannungsversorgung für
Red5-PLUS-ROOM
24 VDC, 100 W
Die Leistungsaufnahme jedes Red5-Zutrittsmoduls ohne externe Lasten beträgt 1 W.
• Der Red5-PLUS-ROOM-Controller kann an den Anschlüssen PWR OUT 2 und PWR
OUT 3 mit einer Spannungsversorgung von 24 VDC und 100 W kombiniert 75 W
liefern.
• Der Red5-EDGE-ROOM-Controller kann 75 W an PWR OUT 1 mit einer 24 VDC
100 W Spannungsversorgung kombinieren.
4.2
Leistungsüberwachung
Sie können AI-Objekte erstellen, um die Spannungsversorgung für jedes Zutrittsmodul
zu überwachen. Das zugehörige AIC-Objekt sollte mit einer Bereichstabelle für 0-36 W
eingerichtet werden.
"ss" in der folgenden Tabelle steht für die am Adressschalter Red5-EXPAND-04
ausgewählte Nummer.
Modulverbindung zu:
Red5-PLUS-ROOM
Red5-EXPAND-04
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
AI Objekt Instanz
Zutrittsmodul befindet sich an der 1. Position - AI1198
Zutrittsmodul befindet sich an der 2. Position - AI1298
Zutrittsmodul befindet sich an der 3. Position - AI1398
Zutrittsmodul befindet sich an der 4. Position - AI1498
Zutrittsmodul befindet sich an der 1. Position - AI3ss198
Zutrittsmodul befindet sich an der 2. Position - AI3ss298
Zutrittsmodul befindet sich an der 3. Position - AI3ss398
Zutrittsmodul befindet sich an der 4. Position - AI3ss498
Seite 12
© Delta Controls Germany 2023
