7

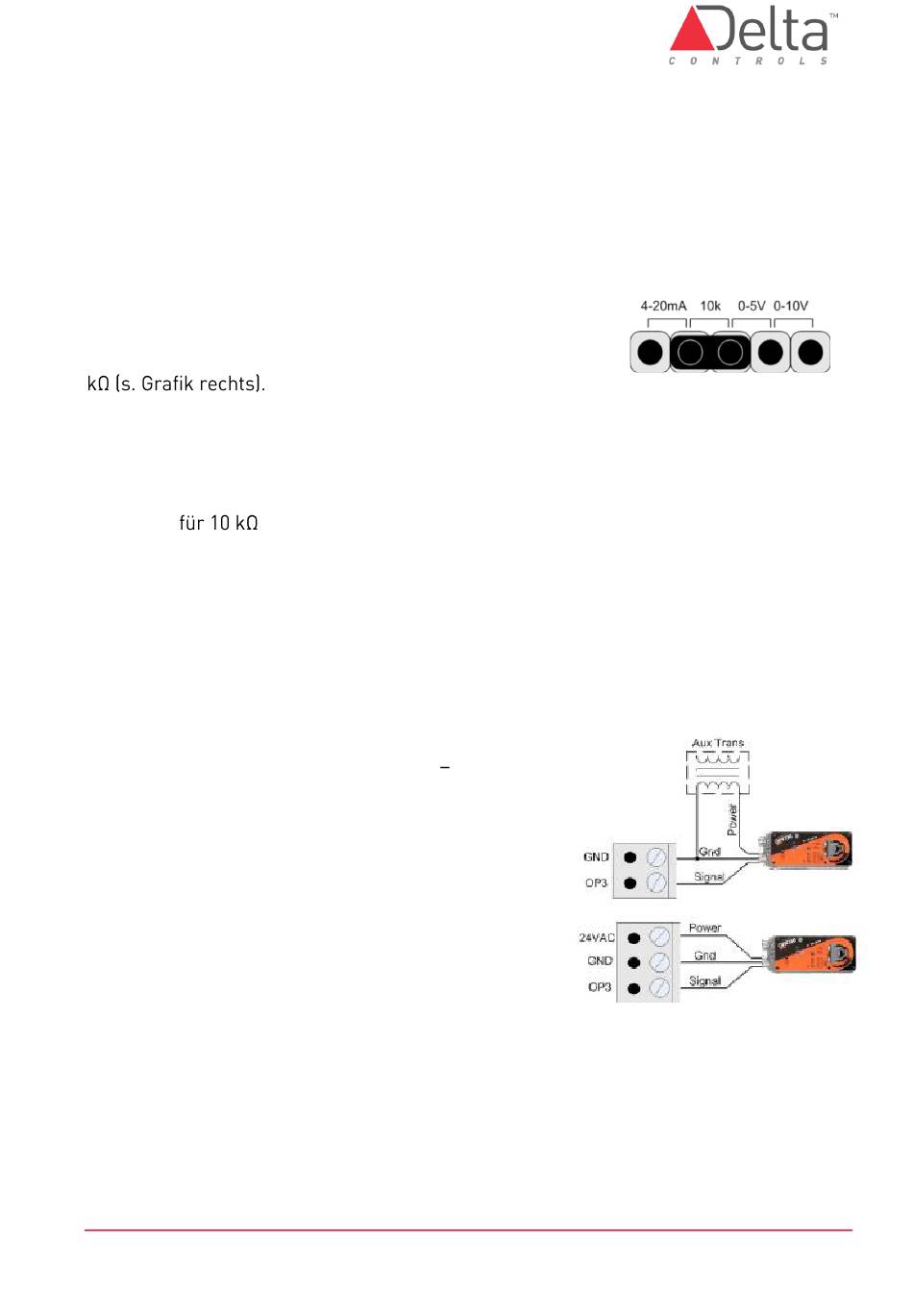

Verkabelung der Ein- und Ausgänge
Für die Eingänge auf den Modulen DFM-4xx gelten die gleichen allgemeinen
Verdrahtungsanschlusspläne
In separaten Dokumentationen sind weitere Informationen zu finden.
7.1
Konfiguration der Eingänge
Der Eingang muss eingestellt werden, um das richtige Signal
des Eingangsgerätes zu erkennen. Der Jumper wird hierzu in
die richtige Position gesteckt. Die Standardeinstellung ist 10
Es gibt folgende Einstellmöglichkeiten:
4-20mA: für Sensoren mit einem Signal von 4-20mA
10k:
für potenzialfreie binäre Eingänge
5V:
für Sensoren mit einem Signal von 0-5V DC
10V:
für Sensoren mit einem Signal von 0-10V DC
7.2
Konfiguration der Ausgänge
7.2.1 DFM-440
-
2-drähtige Analoge Ausgänge:
2-drähtige Ausgänge liefern ein 0 10 V DC
Steuersignal für Hilfsgeräte.
-
3-drähtige Analoge Ausgänge:
3-drähtige Ausgänge liefern eine 24V AC
Versorgung für Hilfsgeräte (z.B. Aktuatoren) an
den analogen Ausgängen zusätzlich zum
Steuersignal. Die 24V AC Anschlussklemme ist
entweder mit 24~ oder APWR
(für Aktuator Versorgung) beschriftet.
Achtung: Analoge Ausgänge haben eine max.
Ausgangsleistung von 0-10 V DC, 20 mA.
DE-DFM-4xx Installationsanleitung.docx
wie
für
Thermistor Temperatur Sensoren oder
andere
Delta
Controls
© Delta Controls Germany 2022
Produkte.
Seite 12
