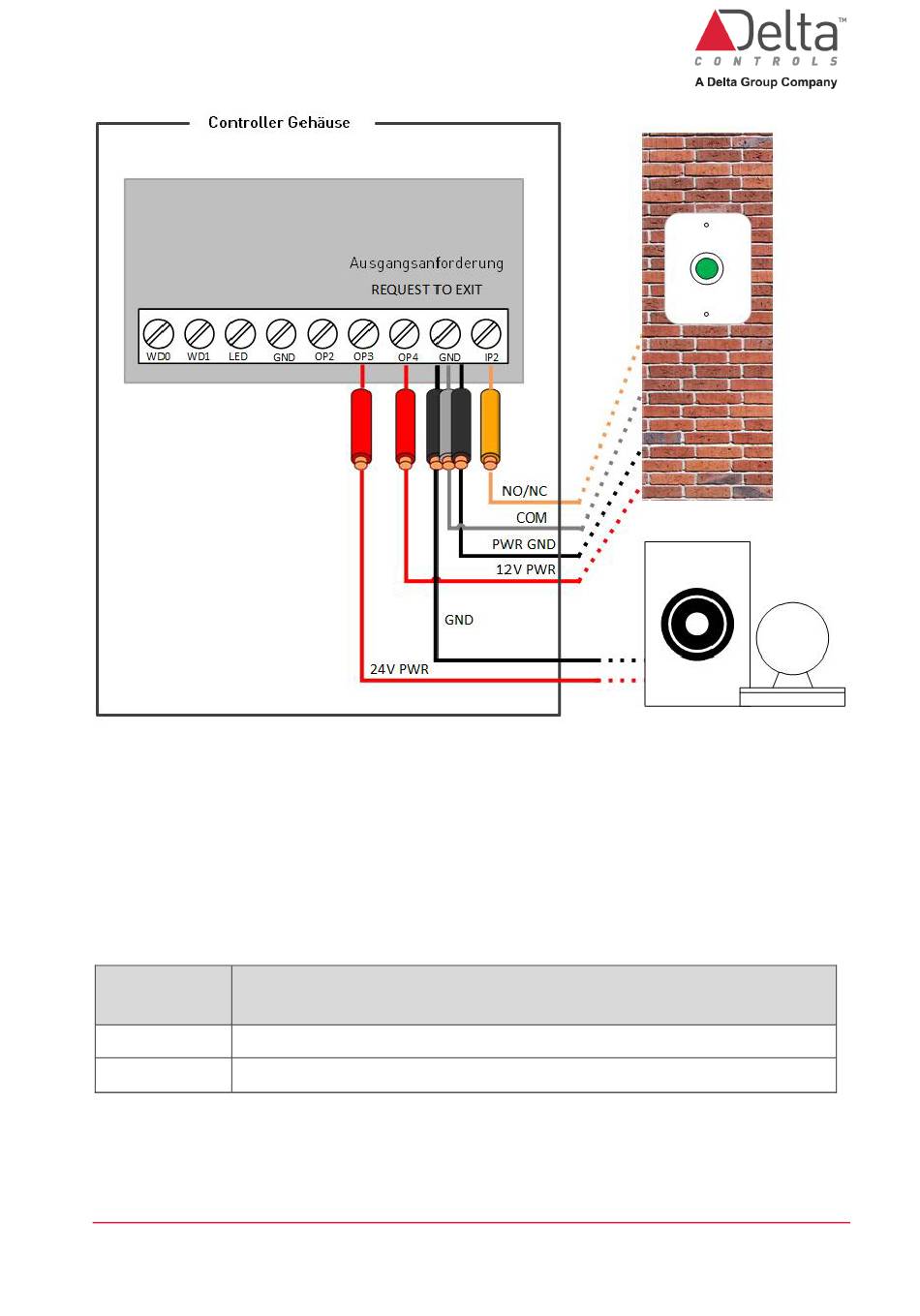

Beispiel für die Verkabelung einer 12 VDC
Ausgangsanforderungs-Taste (RTE) und
einem 24 VDC elektrischen Tür-Halter
(Magnet)
OP3 ist eine schaltbare Spannungs-
versorgung, die per Software angesteuert
werden kann.
5.4
Türkontakte
Bei
UL 294-Installationen
Stromkreisen verdrahtet werden, wenn die Kabellänge zwischen der entsprechenden
Tür und dem Red5-MODULE-1DOOR größer oder gleich 30 m ist.
In der folgenden Tabelle sind die Kabelverbindungen zusammengefasst, die zwischen
den entsprechenden Punkten des Red5-MODULE-1DOOR und einem Türkontakt
hergestellt werden müssen.
Modul E/A
Türkontakt
IP3
Schließer (NO) oder Öffner (NC)
GND
Gemeinsamer Common (COM) Anschluss oder GND
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
müssen
die
Türkontakteingänge
mit
überwachten
Seite 16
© Delta Controls Germany 2023
