3
Verkabelung
Die gesamte Verkabelung muss den NEC Richtlinien, sowie den lokalen Normen und
Richtlinien entsprechen. Bitte benutzen Sie einen Klasse II Transformator und keinen
Spartransformator. Außerdem sollte die Leistung des Transformators auf die maximale
Verbraucherleistung begrenzt werden.
Gefahr von elektrischen Schlägen oder Bränden
▪ Eventuell wird mehr als nur ein Trennschalter gebraucht um das
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden.
▪ Alle Klemmen sind nur für Klasse II vorgesehen.
▪ Nur Kupferleitungen verwenden!
▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens
4
Verkabelung der Ein- und Ausgänge
Für die Eingänge auf dem Modul eBM-D400R4 gelten die gleichen allgemeinen
Installationsrichtlinien wie für andere Delta Controls Produkte.
In separaten Dokumentationen sind weitere Informationen zu finden.
4.1
Konfiguration der Eingänge
Digitale Eingänge für potentialfreie Kontakte können wie folgt verkabelt werden:

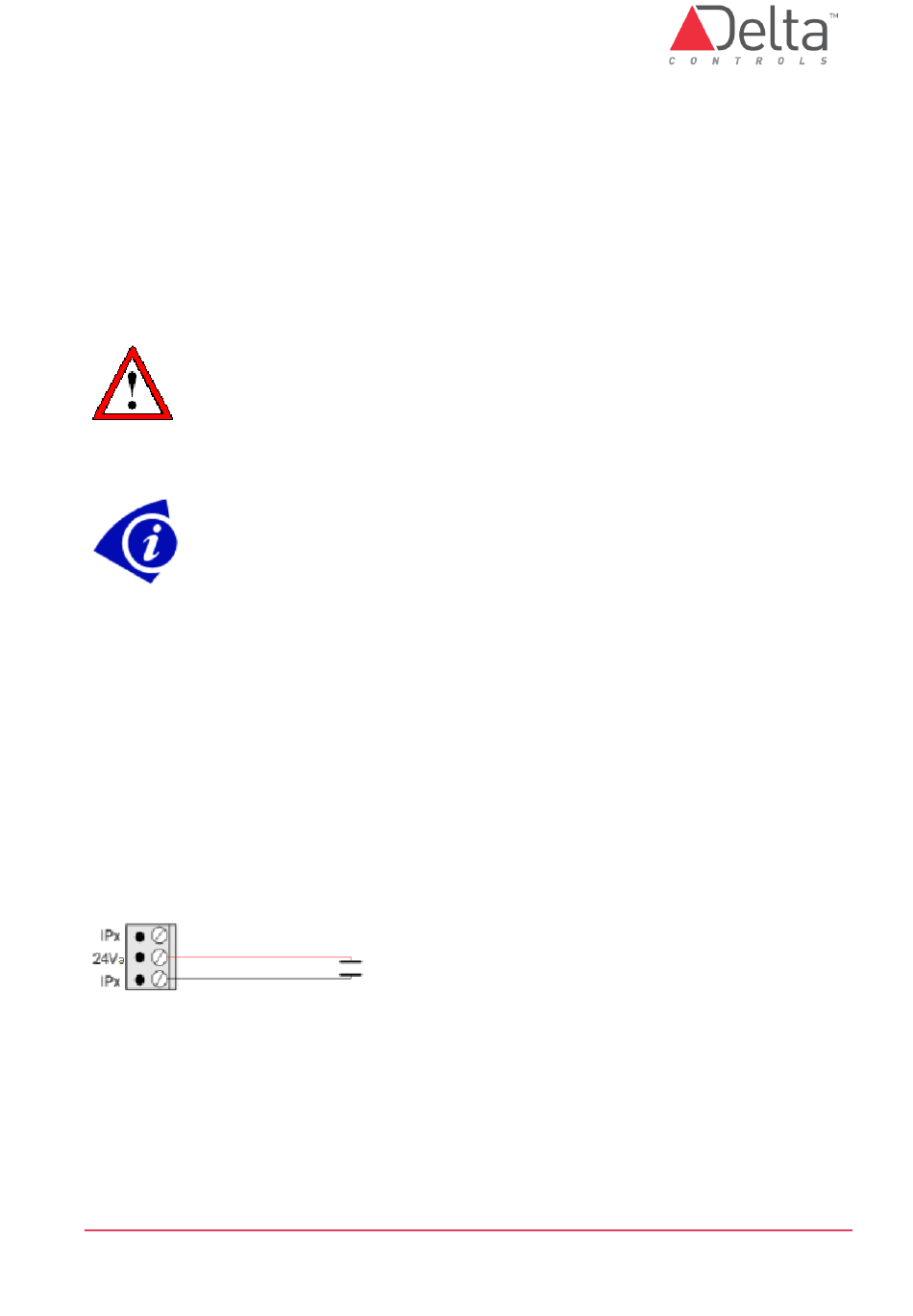

4.1.1 Potentialfreier Kontakt
Hierzu sind die dazugehörigen Kontakte auf den Kontaktsteckern zu verwenden
(IPx und 24Va).
DE-eBM-D400R4 Installationsanleitung.docx
Gerät freizuschalten.
Bitte nur geeignete Versorgungsquellen benutzen.
0,7Nm Drehmoment befestigt werden.
Potentialfreier Kontakt
© Delta Controls Germany 2023
Seite 8
