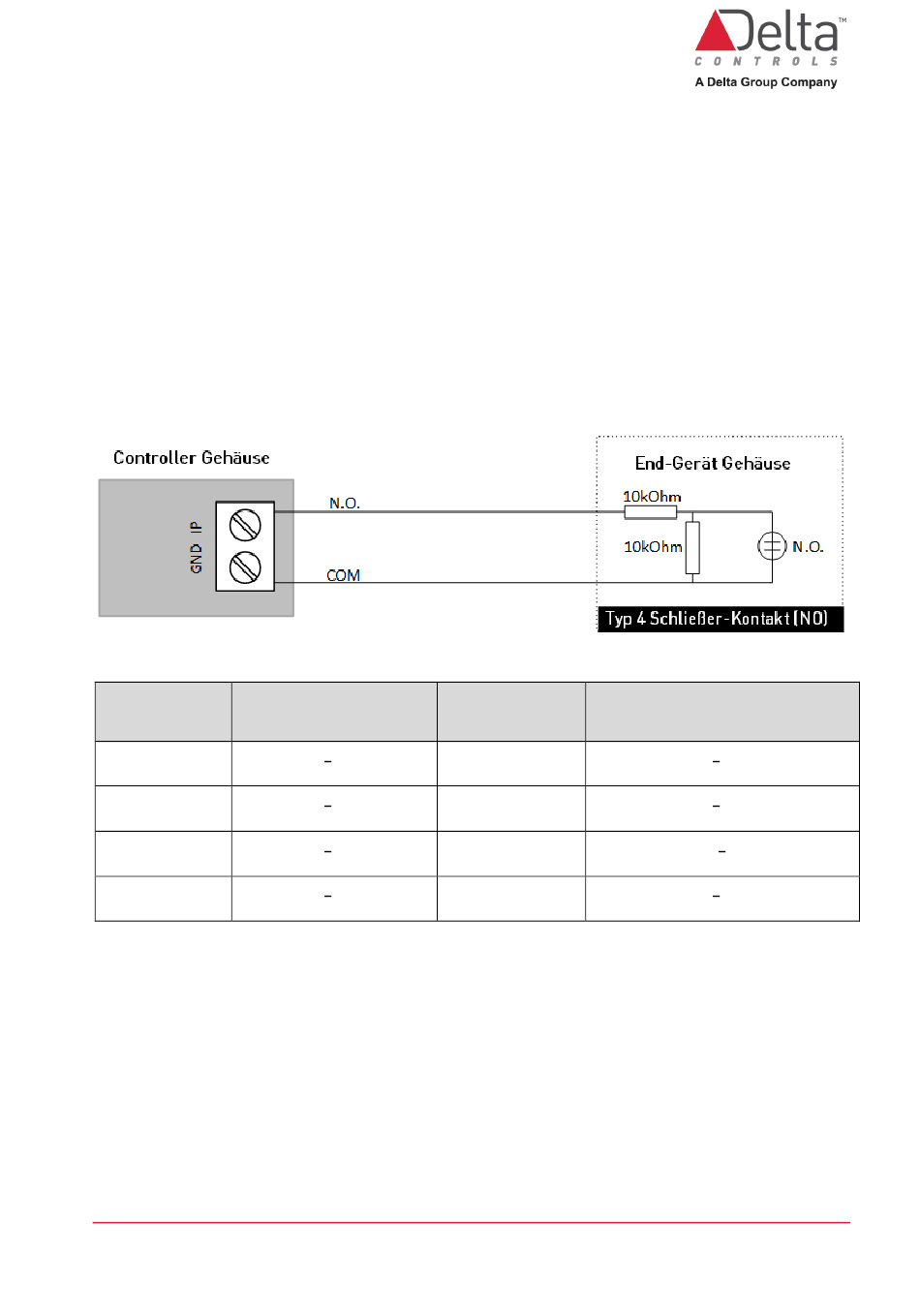

5.5.4 Typ 4 selbstüberwachter Eingang (Schließer-Kontakt NO)
Dieser Stromkreis wird zur Überwachung eines normalerweise offenen Kontakts
verwendet, um auf einen Fehler hinzuweisen, wenn entweder ein Kurzschluss (Kontakt
umgangen) oder ein offener Stromkreis (Kabel unterbrochen) vorliegt.
Dieser überwachte Stromkreis liefert die meisten Rückmeldungen zum Zustand des
Eingangs, zusammen mit Typ 3 für normal geschlossener Kontakt.
Vergewissern Sie sich bei Verwendung eines Stromkreises vom Typ 3 oder 4 und einer
Taste für die Ausgangsanforderung mit einem einpoligen Schalter, dass sich der
10 kOhm Widerstand am Eingangszweig des Stromkreises befindet, nicht an der
Erdungsseite des Stromkreises oder am Türschloss, wie unten gezeigt.
Der Status und / oder die Ausgangsanforderung funktionieren möglicherweise nicht
ordnungsgemäß.
Der Zustandsbereich für das MIC-Objekt sollte 0-10 V betragen.
Spannung zwischen
Statustext
GND und Eingang
Kontakt offen
Kontakt
geschlossen
Problem
Unterbrechung
Problem
Kurzschluss
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
MIC-Objekt-
1,93 2,48 V
1,37 1,93 V
Unterbrochener
2,48 3,30 V
0,00 1,37 V
Status
untere und obere Spannung
inaktiv
aktiv
Stromkreis
Kurzschluss
© Delta Controls Germany 2023
MIC-Objekt
5,84 7,51 V
4,16 5,84 V
7,51 10 V
0,00 4,16 V
Seite 21
