3
Verkabelung
Die gesamte Verkabelung muss den NEC Richtlinien, sowie den lokalen Normen und
Richtlinien entsprechen. Bitte benutzen Sie einen Klasse II Transformator und keinen
Spartransformator. Außerdem sollte die Leistung des Transformators auf die maximale
Verbraucherleistung begrenzt werden.
Gefahr von elektrischen Schlägen oder Bränden
▪ Eventuell wird mehr als nur ein Trennschalter gebraucht um das
▪ Eingangsseitige Klasse II Energieversorgungen sind verbunden.
▪ Alle Klemmen sind nur für Klasse II vorgesehen.
▪ Nur Kupferleitungen verwenden!
▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens
4
Verkabelung der Eingänge
Für die Eingänge auf dem Modul eBM-800 gelten die gleichen allgemeinen
Installationsrichtlinien wie für andere Delta Controls Produkte.
In separaten Dokumentationen sind weitere Informationen zu finden.
4.1
Konfiguration der Eingänge

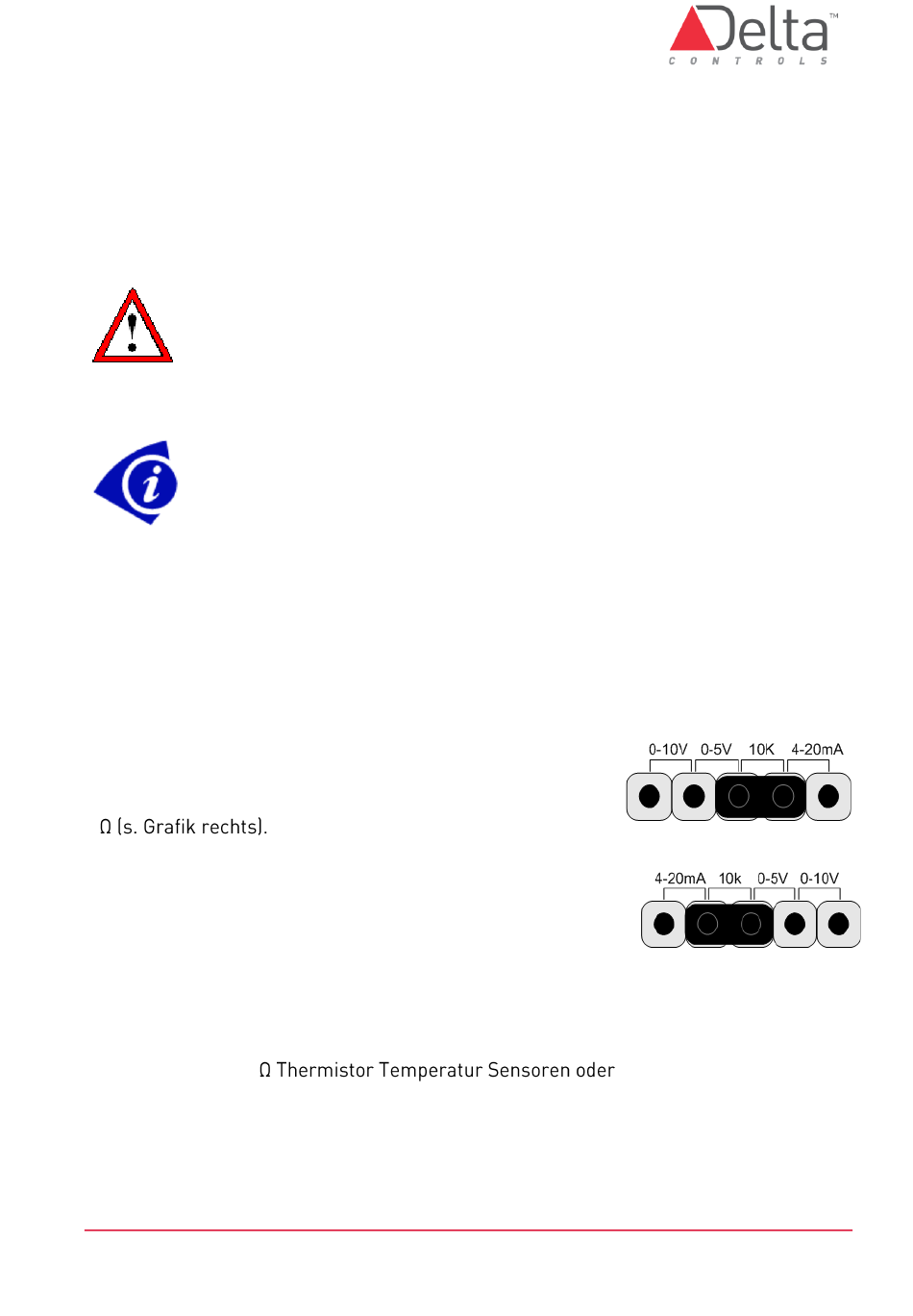

Der Eingang muss eingestellt werden, um das richtige Signal
des Eingangsgerätes zu erkennen. Der Jumper wird hierzu in
die richtige Position gesteckt. Die Standardeinstellung ist 10
K
Es gibt folgende Einstellmöglichkeiten:
10V
- für Sensoren mit einem Signal von 0-10V DC
5V
- für Sensoren mit einem Signal von 0-5V DC
10K
- für 10 K
für potenzialfreie binäre Eingänge (Standardeinstellung)
4-20mA - für Sensoren mit einem Signal von 4-20mA
DE-eBM-800 Installationsanleitung.docx
Gerät freizuschalten.
Bitte nur geeignete Versorgungsquellen benutzen.
0,7Nm Drehmoment befestigt werden.
IP1-4 Jumper Anordnung
IP5-8 Jumper Anordnung
