5.6
Open Supervised Device Protocol (OSDP) Geräteverkabelung
Das Red5-Zutrittskontrollsystem unterstützt OSDP-Kartenleser der Version 2, wenn auf
dem Red5 ROOM-Controller die Firmware-Version 4.9 oder höher installiert ist.
Jeder Red5-PLUS-ROOM- oder Red5-EDGE-ROOM-Controller unterstützt zwei OSDP-
Geräte pro Red5-MODULE-1DOOR, bis zu einem Maximum von acht OSDP-Geräten pro
Controller. Die OSDP-Geräte werden an den RS-485-Netzwerkanschlüssen des
Controllers an NET1, NET2 oder NET3 angeschlossen.
Die Spannungsversorgung des Ausweislesers erfolgt über ein Schaltnetzteil am Red5-
Zutrittsmodul. Der OP2-Punkt des Moduls liefert 12 VDC bei 300 mA. Der Netzschalter
ist softwaregesteuert und standardmäßig auf ON eingestellt.

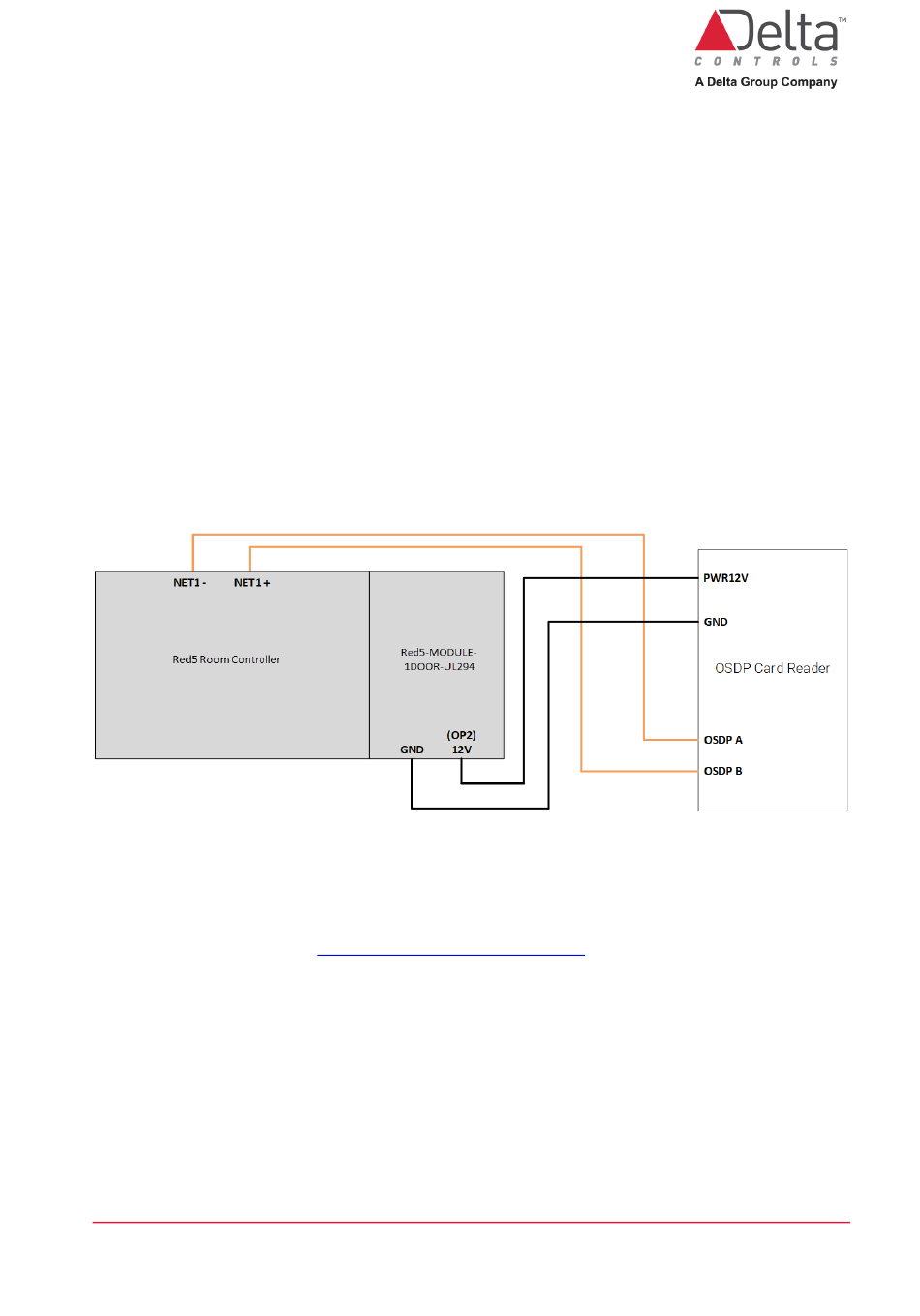

Das folgende Diagramm zeigt ein Beispiel für die Kabelverbindungen zwischen dem
NET1-Anschluss der Red5 ROOM-Controller, einem Red5-Zutrittsmodul und einem
OSDP-Zugangsleser.
Beachten Sie die Spezifikationen des Herstellers des Ausweislesers für die Verdrahtung
und den Kabeltyp, den Sie verwenden.
Der Piepser und die LED des OSDP-Lesers werden von der Objektdatenbank des
Controllers gesteuert. Im
OSDP-Konfigurationshandbuch
erfahren Sie, wie Sie die
Objektdatenbank einrichten.
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
Seite 22
© Delta Controls Germany 2023
