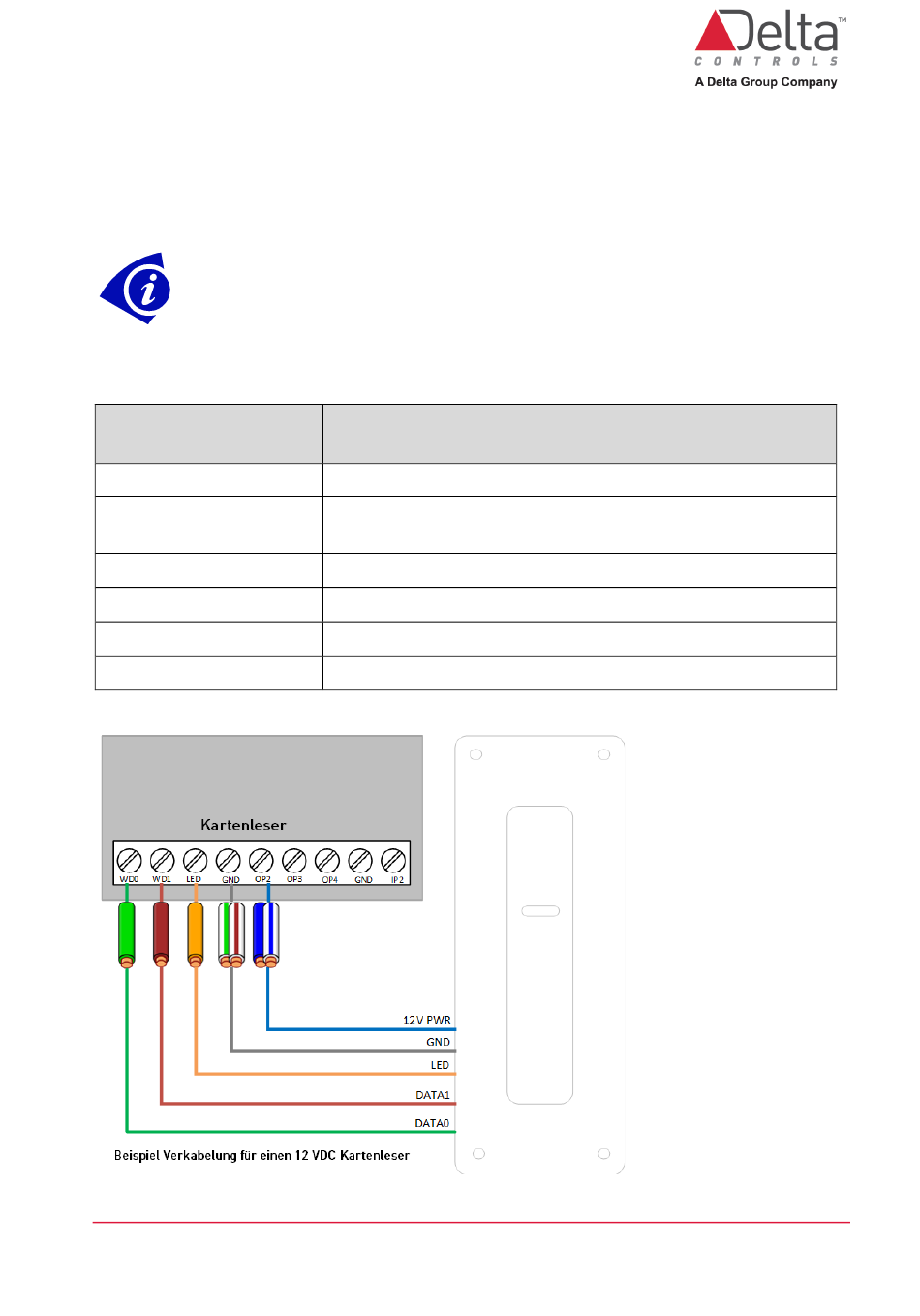

5.2
Wiegand Geräte mit CAT5E / CAT6-Kabel
In der folgenden Tabelle sind die CAT5E / CAT6-Kabelverbindungen zusammengefasst,
die zwischen den entsprechenden Punkten des
Wiegand-Kartenleser hergestellt werden müssen.
DATA0 und GND am Wiegand-Gerät müssen mit demselben Adernpaar im CAT5E / CAT6-
Kabel verbunden werden.DATA1 und GND am Wiegand-Gerät müssen mit demselben
Adernpaar im CAT5E / CAT6-Kabel verbunden werden.
Um den Spannungsverlust in der Leitung zu verringern, sind für jeden PWR- und GND-
Anschluss 2-Draht-Verbindungen vorhanden.
Modul E/A
WD0
- IP1
PWR 12 V - OP2
PWR 24 V - OP3
LED
- OP1
--
WD1
- IP1
GND
DE-Red5-MODULE-1DOOR Installationsanleitung.docx
Wiegand-Gerät Signal
DATA0
PWR (2-Draht)
LED
Piepser
DATA1
GND von DATA0 und DATA1
Red5-MODULE-1DOOR
© Delta Controls Germany 2023
