Terex Genie S-65 Bedienungsanleitung Mit Wartungsinformationen Seite 53

Vierte Auflage • Erster Druck
7
16

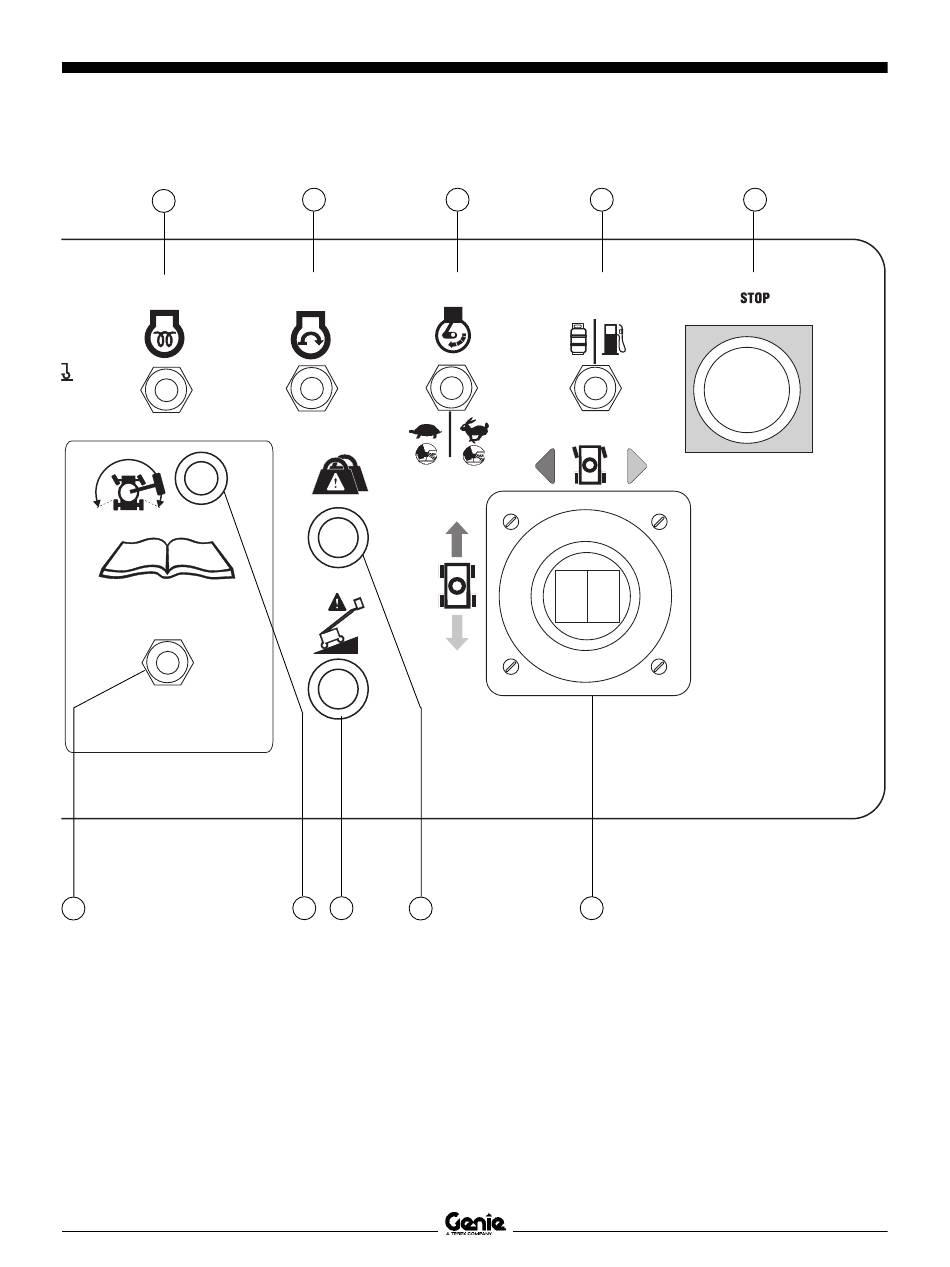

12 Proportionaler Steuerhebel mit zwei Achsen für
Fahr- und Lenkfunktionen
ODER proportionaler Steuerhebel Fahren und
Daumenwippschalter für Lenkfunktionen
13 Anzeigelampe Plattformüberlastung (falls
vorhanden)
14 Anzeigelampe Maschine nicht waagerecht (falls
vorhanden)
15 Anzeigelampe Antriebsaktivierung
Teile-Nr. 110018GR
8 9
15 14 13
S-60 • S-65
10
12
16 Schalter Antriebsaktivierung
17 Proportionaler Steuerhebel für Ausleger
ausfahren/einfahren
18 Anzeiglampe Maschinenfehlfunktion
19 Verwendet für optionale Ausrüstung
20 Proportionaler Steuerhebel mit zwei Achsen zum
Heben/Senken des Auslegers und Schwenken
des Drehtisches nach links/rechts
Bedienungsanleitung
STEUERUNG
11
11
