Bestimmungsgemäße Verwendung
Das passive ClassicLine Modul dient als Verteiler für den Anschluss von
intelligenten Sensoren / Aktuatoren und braucht nicht adressiert zu
werden.

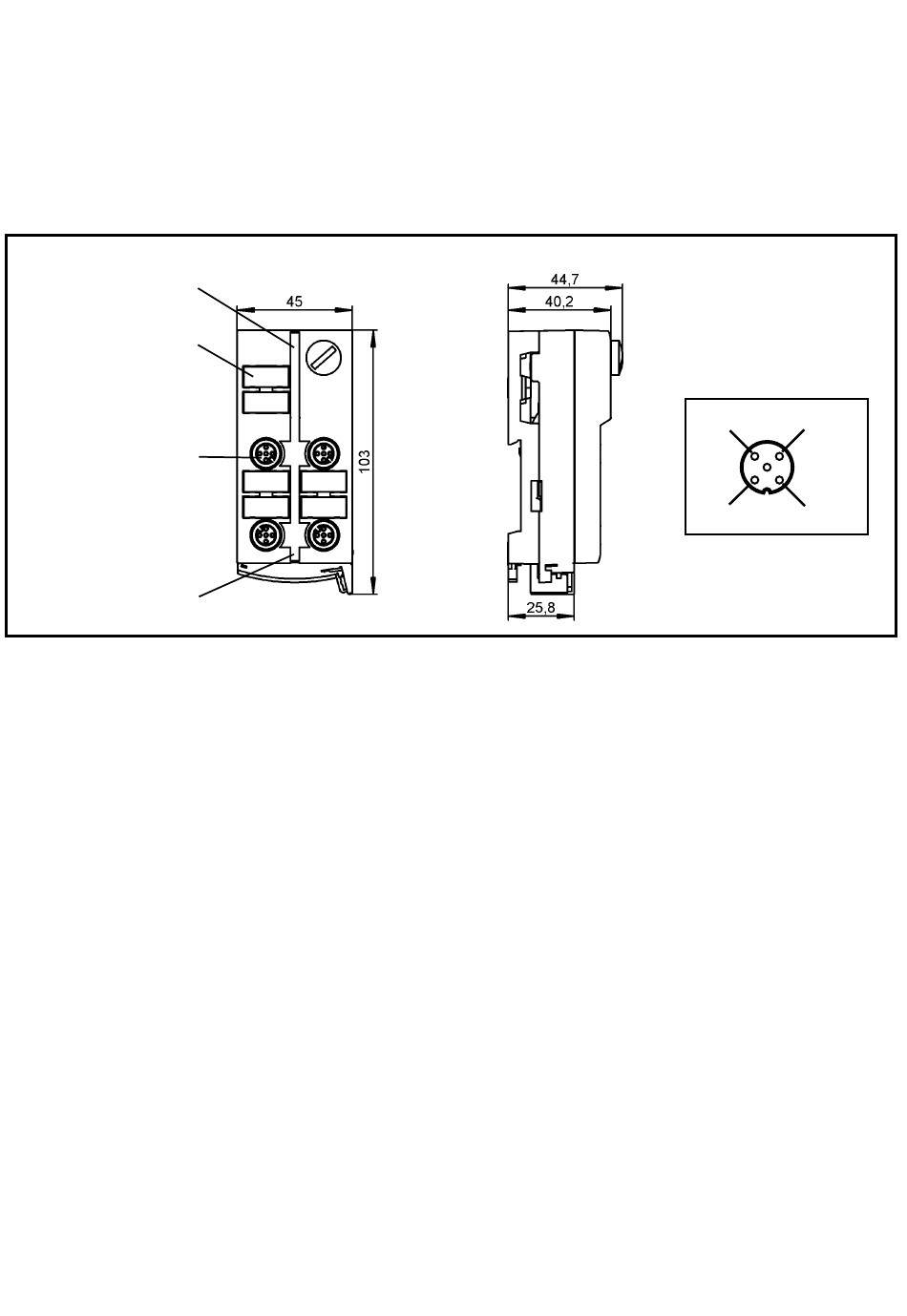

Bedien- und Anzeigeelemente
LED PWR
Beschriftungs-
felder
4 Buchsen M12
LED AUX
Montage
Hinweise zur Montage ab Seite 8.
Elektrischer Anschluss
Verbinden Sie die Anschlussstecker der Sensoren / Aktuatoren mit den
M12-Buchsen.
Um die Schutzart IP 67 zu gewährleisten, müssen Sie
• nicht benutzte Buchsen mit Verschlusskappen verschließen
(E73004)*, Anzugsdrehmoment 0,6...0,8 Nm.
• die Flachkabelenddichtung (E70413)* montieren, wenn sich das
Modul am Ende des Kabelstrangs befindet.
• den Flachkabeldummy (E70299)* montieren, wenn das schwarze
Flachkabel nicht benutzt wird.
*) optional zu bestellen
2
AS-i -
24 V
3
4
2
1
0 V
AS-i +
