Sicherheit

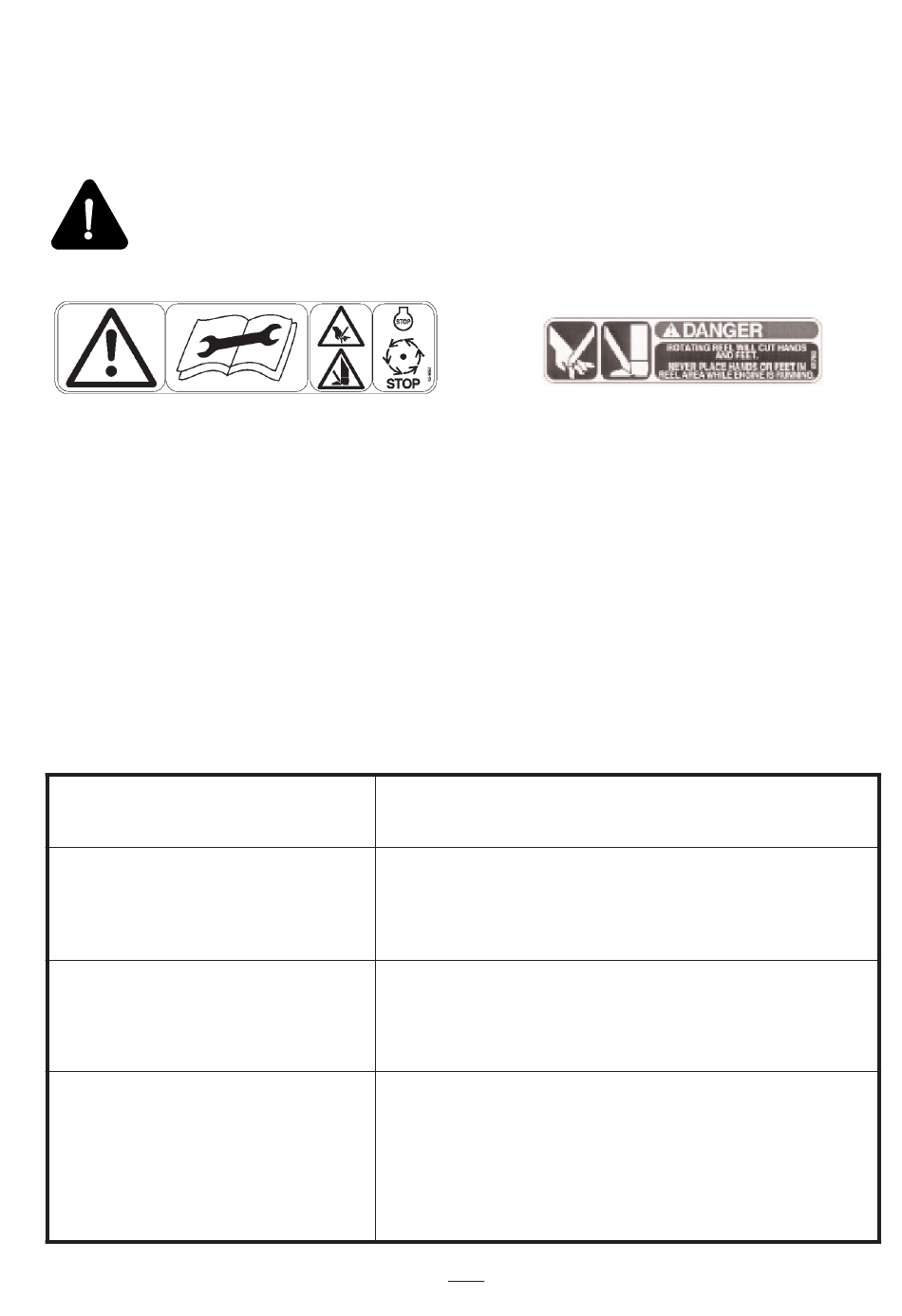

Sicherheits- und
Bedienungsschilder
Die Bediener können die Sicherheits- und Bedienungsschilder leicht erkennen; sie befinden
sich im Gefahrenbereich. Wechseln Sie alle beschädigten oder verlorenen Schilder aus.
Teil-Nr. 93-8064 (Für CE)
1.
Gefahr—Lesen und
verstehen Sie die
Bedienungsanleitung,
bevor Sie
irgendwelche
Wartungsmaßnahmen
durchführen.
Technische Daten
Allgemeine Technische Daten
Schnitthöhe
Schnitthäufigkeit (wenn die variable
Drehzahl auf Maximum steht)
Untermesser:Spindeleinstellung
Aufhängung
Technische und konstruktive Änderungen unbeschränkt vorbehalten.
2.
Schnittgefahr für
Hände oder Füße—
stellen Sie den Motor
ab, bevor Sie sich dem
Spindelbereich nähern.
6–44 mm
13–67 mm bei feststehenden Schneidwerken
5-Messer bei 1040/min und 8 km/h = 25 mm Schnitt
5-Messer bei 1040/min und 9,7 km/h = 30,5 mm Schnitt
8-Messer bei 1040/min und 8 km/h = 16 mm Schnitt
8-Messer bei 1040/min und 9,7 km/h = 19 mm Schnitt
Ein Einstellrad an der Mitte der Untermesserstütze zum Einstellen
des Untermesser:Spindelkontakts. Jede Raste des Einstellrads
bewegt das Untermesser 0,013 mm.
Schneidwerkaufhängung voll schwebend mit hydraulischem
Gegengewicht für eine Oszillation vorne und hinten. Das mittlere
Hauptgelenk ermöglicht die seitliche Oszillation. Mit Hilfe des
optionalen Feststellkits (Bestell-Nr. 93-6915) können Schneid-
werke zur Verwendung mit Kufen oder Antiskalpierwalzen in einer
bestimmten Stellung (vor- und rückwärts) arretiert werden.
Teil-Nr. 67-7960
