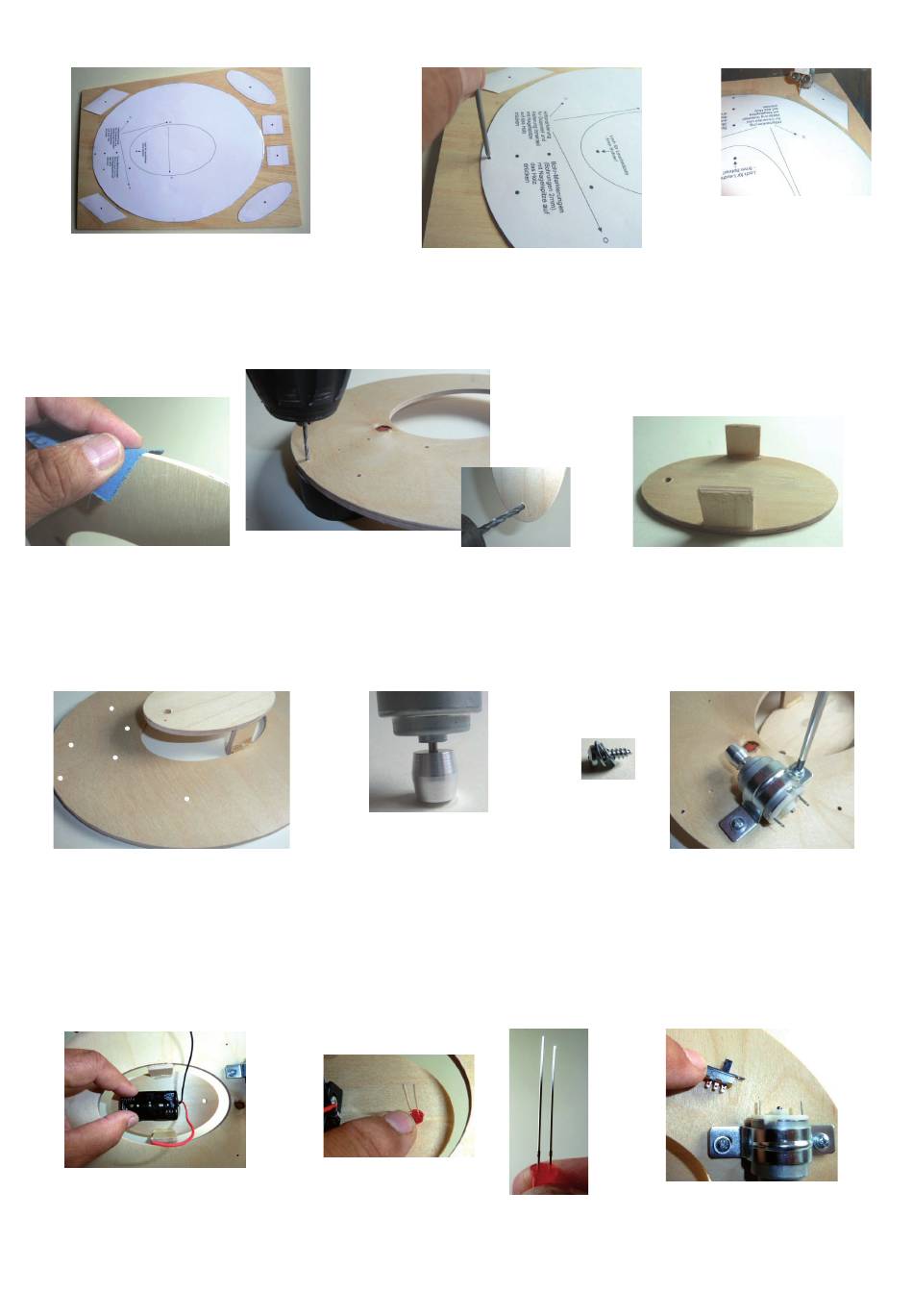

1. Schablone (Seite 7+9) an der Trennlinie zu-
sammenkleben. Schablone auf die Sperrholz-
platte (1) übertragen oder die Teile ausschnei-
den und auf der Sperrholzplatte fixieren.
4. Alle Sägekanten sauber mit
Schleifpapier verschleifen.
7. Das Mittelteil mit den Halterungen in der
Aussparung der großen Platte ausgemit-
telt ankleben. Die 5mm- Bohrung für die
Diode muss in Richtung der Markierun-
gen (Bohrlöcher zeigen)!
10. Den Batteriehalter (7) mit Heißkle-
ber von unten auf das Mittelteil
kleben (s. Schablone).
2
BAUANLEITUNG
2. Mit einem Vorstecher die Markierun-
gen (Schraubenlöcher+ Bohrmittel-
punkte) auf das Sperrholz durchdrü-
cken.
5. Schraubenlöcher ø 2mm durchbohren (die
Schraubenlöcher müssen nicht unbedingt
gebohrt werden.)
ø5mm für die LED im Mittelteil durchbohren.
8. Das Aluröllchen (2) so
auf die Motorachse (3)
drücken, dass am Ende
ca. 1mm Spiel bleibt.
11. Die Leuchtdiode (8) von unten in das
Mittelteil so eindrücken, dass der länge-
re Anschlussdraht (Anode) in Richtung
Batteriehalter (!) steht.
3. Die Teile aussägen.
6. Die Halterungen (25x25x5mm) auf das
Mittelteil (markierte Klebefläche auf der
Schablone) mit Heißkleber/Leim ankle-
ben. Zusätzlich auf der Innenseite Heiß-
kleber/Leim auftragen.
9. Je eine Unterlegscheiben (6) über zwei Schrau-
ben (5) schieben. Den Motor mit dem Befesti-
gungsbügel (4) wie abgebildet an den markier-
ten Stellen (Bohrungen) der Unterseite mit den
Schrauben befestigen. Schrauben noch nicht
ganz fest anziehen, damit der Motor noch ver-
schoben werden kann.
12. Den Schalter (10) mit etwas (!) Heiß-
kleber wie abgebildet (s. Schablone)
hinter dem Motor ankleben.
D113277#1
