FELLER ENGINEERING

2.2 FP160 Cx08

H1: System Fault, Overload
Fühlereingänge
Sensor 1(-) X1.1
Sensor 2(-) X1.2
Sensor 3(-) X1.3
Sensor 4(-) X1.4
Sensor 5(-) X1.5
Sensor 6(-) X1.6
Sensor 7(-) X1.7
Sensor 8(-) X1.8
24VDC Ausgänge
Heizen Zone 1 X1.9
Heizen Zone 2 X1.10
Heizen Zone 3 X1.11
Heizen Zone 4 X1.12
Heizen Zone 5 X1.13
Heizen Zone 6 X1.14
Heizen Zone 7 X1.15
Heizen Zone 8 X1.16
24VDC Versorgung für die Ausgänge
+24V Eingang X7.1
Stand 11/15-0113
GmbH

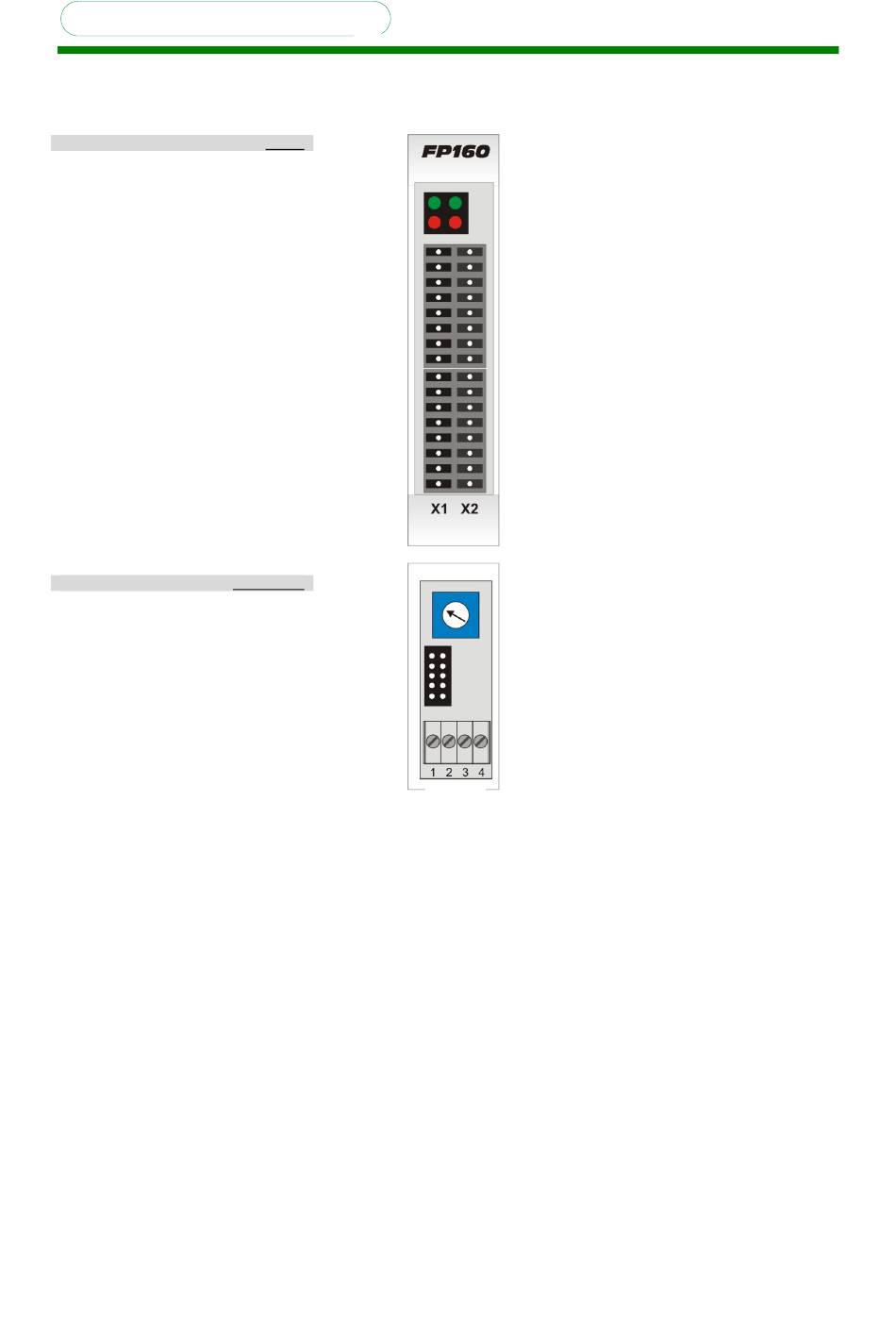

FRONT
TX: Busy
UNTERSEITE
NC X7.2
Benutzerhandbuch FP160
V+: Power
H2: Störung
Fühlereingänge
X2.1 Sensor 1(+)
X2.2 Sensor 2(+)
X2.3 Sensor 3(+)
X2.4 Sensor 4(+)
X2.5 Sensor 5(+)
X2.6 Sensor 6(+)
X2.7 Sensor 7(+)
X2.8 Sensor 8(+)
24VDC Ausgänge
X2.9 LO-Alarm *)
X2.10 Hi-Alarm *)
X2.11 DEV-Alarm *)
X2.12 SYS-Alarm *)
X2.13 Kühlen Zone 5 *)
X2.14 Kühlen Zone 6 *)
X2.15 Kühlen Zone 7 *)
X2.16 Kühlen Zone 8 *)
*) Kühlausgang, wenn Parameter Nr. 12 < „0"
Adresse
Service
(hinter Abdeckplatte)
X7.3 NC
X7.4 GND Eingang
X8
Seite 7
